mgbs 是一种由滚珠丝杠驱动的微型线性装置，它将驱动轴的旋转运动（转动）转换为滑块的线性运动（平移），具有机械效率高、内部摩擦小的特点。通过滚珠丝杠驱动和直线导轨系统，可确保高速度、高定位精度和高重复精度等高性能特征。预装的标准电机（与电机适配器和联轴器并联，或与电机侧驱动装置和同步带并联）以及标准驱动装置使系统可以即插即用。紧凑的尺寸和经过优化选择的电机组合可满足广泛的应用需求。铝型材机身侧面有夹具槽和磁场传感器槽。不同的滚珠丝杠导线等选件，加上各种附件和可能的多轴系统组合，使该产品具有高度灵活性。如果需要单独的电机，也可以选择不带预装电机的微型线性单元。微型线性单元的滑块上有预留的连接孔和中间孔，可以安装夹具、连接板或定制应用。微型线性单元 mgbs 可与其他 mgbs 或 mgtb 线性单元和/或微型电动缸 mce 或微型电动滑块 msce 轻松组装成多轴系统。由于采用了标准长度，因此确保了性价比和快速的交货期。每台 mgbs 都经过预润滑，可实现免维护运行。mgbs 具有相对较高的承载能力和高循环周期，可在水平和垂直方向高速移动有效载荷。

标准行程

可选配插接驱动步进系统

高性价比

有滚珠丝杠和齿形带两种驱动方式

预装的标准电机配有电机适配器和联轴器

与标准驱动装置一起构成即插即用系统

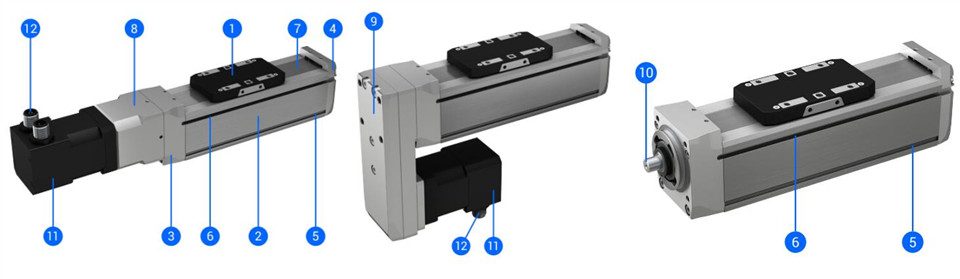

1 - 滑块

2 - 铝型材

3 - 驱动块

4 - 端块

5 - 安装槽

6 - 磁场传感器槽

7 - 防腐蚀保护条

8 - 带联轴器的电机适配器 vk

9 - 带同步带的电机侧驱动装置 msd

10 - 滚珠丝杠驱动装置的驱动轴

11 - 预装电机（带/不带制动器）

12 - 标准连接器（电机、编码器和制动器 - 可选）

电机适配器 vk

联轴器

电机侧驱动器 msd

夹具

安装附件

连接板

磁场传感器

电机

驱动器

电机电缆

编码器电缆

制动器电缆

电源电缆

信号电缆

产地：斯洛文尼亚

mgtb 电机和 vk：45

滑轮传动比：63 mm/rev

滑轮直径：20,05 mm

允许的max轴向载荷：85 n

水平式 允许的max有效载荷：42 kg

垂直式 允许的max有效载荷：7.1 kg

max驱动扭矩：0.85 nm

空载扭矩：0.20 nm

轴上max允许径向载荷：100 n

max移动速度：1500 米/秒

max转速：1430 转/分钟

max加速度：20 m/s²

环境温度：0 至 50 ℃

无电机时的环境温度：0 至 60 ℃

防护等级：ip 40

工作循环：100

维护：预润滑，使用寿命长

自动化行业、汽车行业、食品和饮料行业、加工行业、机器人行业、包装行业、半导体行业、印刷行业、化工行业
