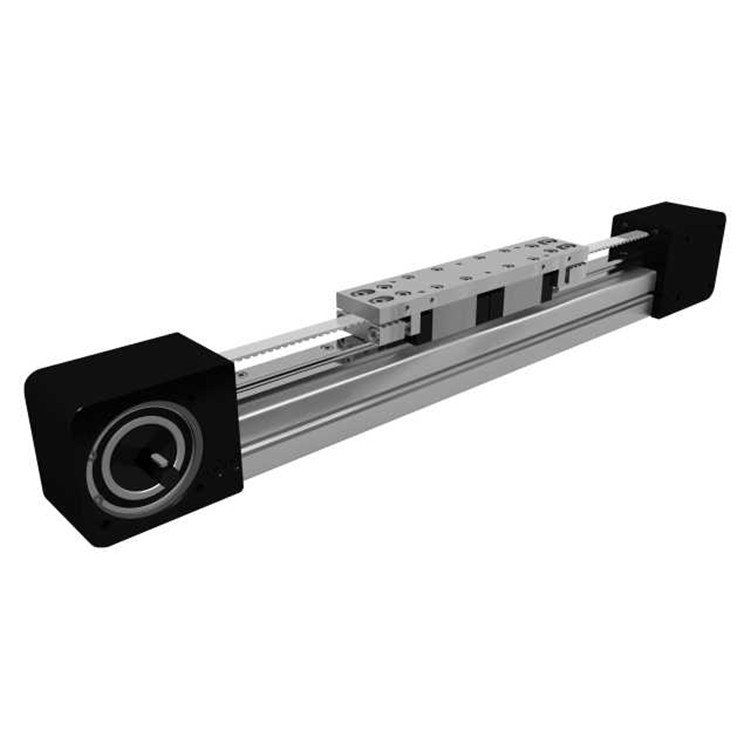

产品介绍
mtj eco 系列线性单元功能强大、性价比高，采用齿形带驱动和零间隙滚珠导轨系统，可轻松实现准确的线性移动。由 6063 al 制成的挤压铝型材上安装有零间隙滚珠导轨系统，可在高速移动较大质量时实现高承载能力和循环。线性单元 mtj eco 使用预张力钢增强 at 聚氨酯同步齿形带。与零齿隙驱动轮配合使用，可实现交变载荷下的高扭矩、高定位精度、低磨损和低噪音。铝型材上有 t 型槽，用于固定线性单元以及安装传感器和开关。线性单元的滑块长度不同，可以在侧面安装其他配件。滑块上的润滑孔便于对滚珠导轨进行再润滑。对于 mtjeco 线性单元，可提供各种适配选项，用于安装（或改向）电机或齿轮箱。
性能特点
齿形带驱动、零间隙滚珠导轨系统
高承载能力和循环
高扭矩、高定位精度
低磨损、低噪音
可在侧面安装其他配件
可提供各种适配选项，用于安装（或改向）电机或齿轮箱

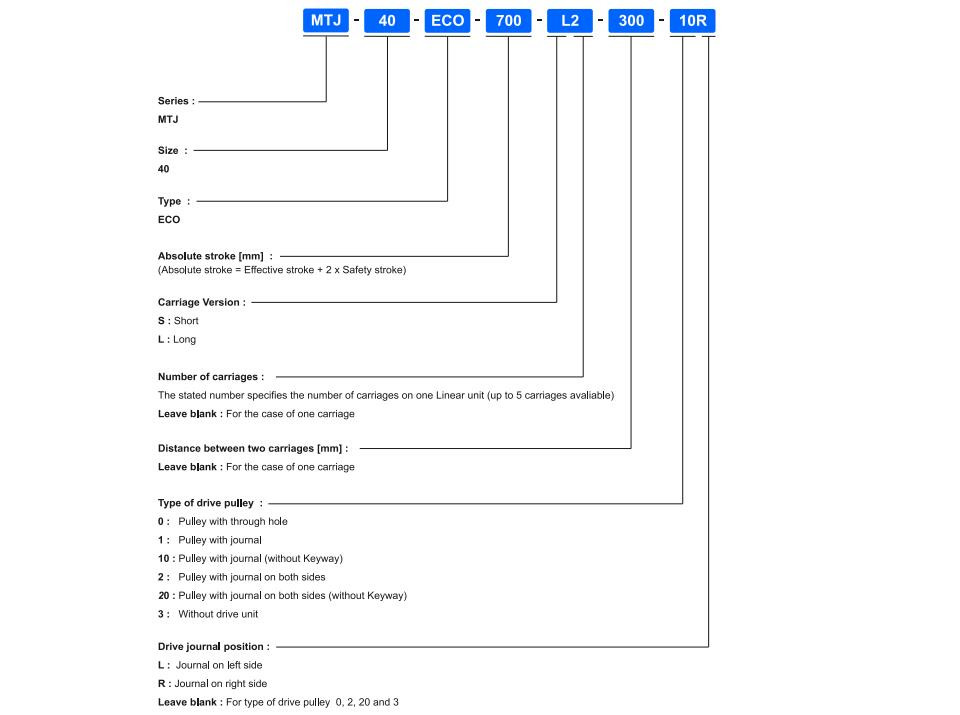

选型指南

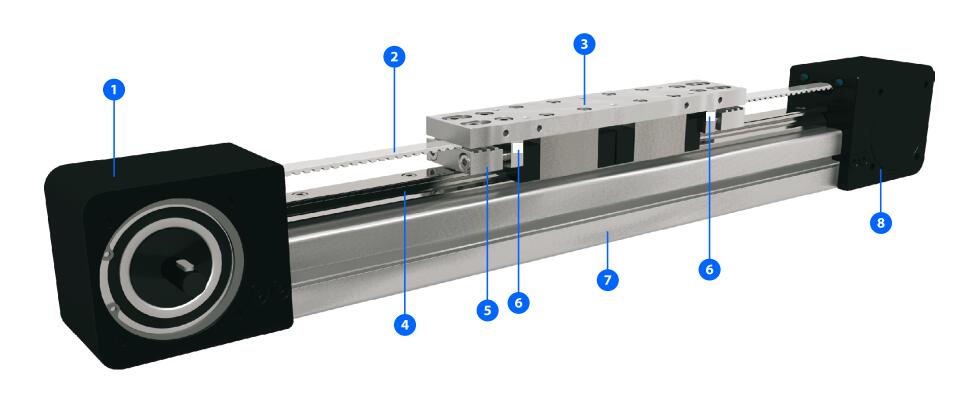

产品结构与细节
1 - 带滑轮的驱动块
2 - 带钢制张紧绳的 at 聚氨酯齿形带
3 - 滑块
4 - 线性滚珠导轨
5 - 皮带张紧系统
6 - 润滑口
7 - 铝型材-硬质阳极氧化
8 - 端块
可选功能与配件
限位开关
连接元件
电机适配器
连接轴
弹性联轴器
技术参数
产地：斯洛文尼亚
线性单元：mtj40 eco s
滑块长度：132 mm
动态载荷能力：9900 n
动态力矩 mx：79 nm
动态力矩 my：59 nm
动态力矩 mz：59 nm
max允许载荷：3270；5100 n
max允许力矩：34 nm
移动质量：0.45 kg
max重复性：± 0.1 mm
max长度：5960 mm
max行程：5813 mm
min行程：40 mm

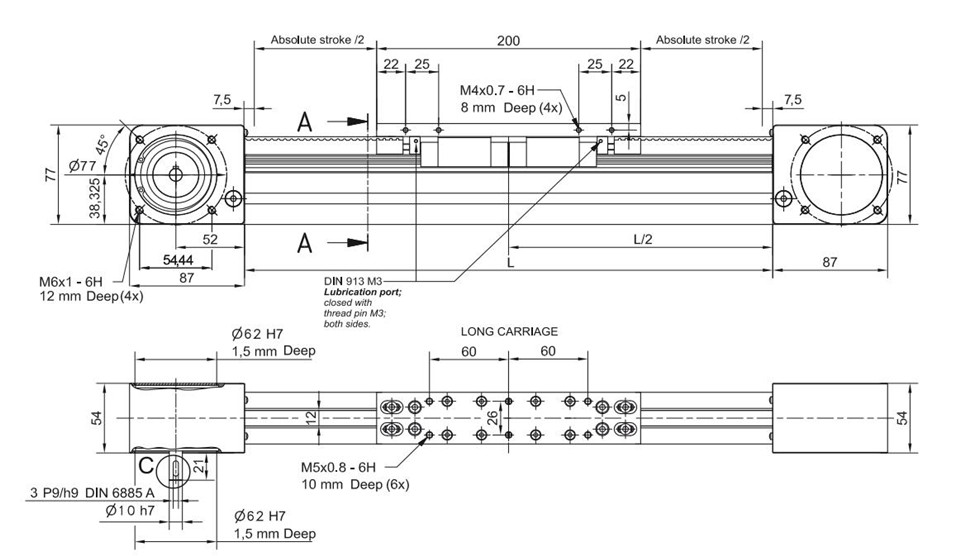

产品尺寸
产品应用
自动化行业、汽车行业、食品和饮料行业、加工行业、机器人行业、包装行业、半导体行业、印刷行业、化工行业
