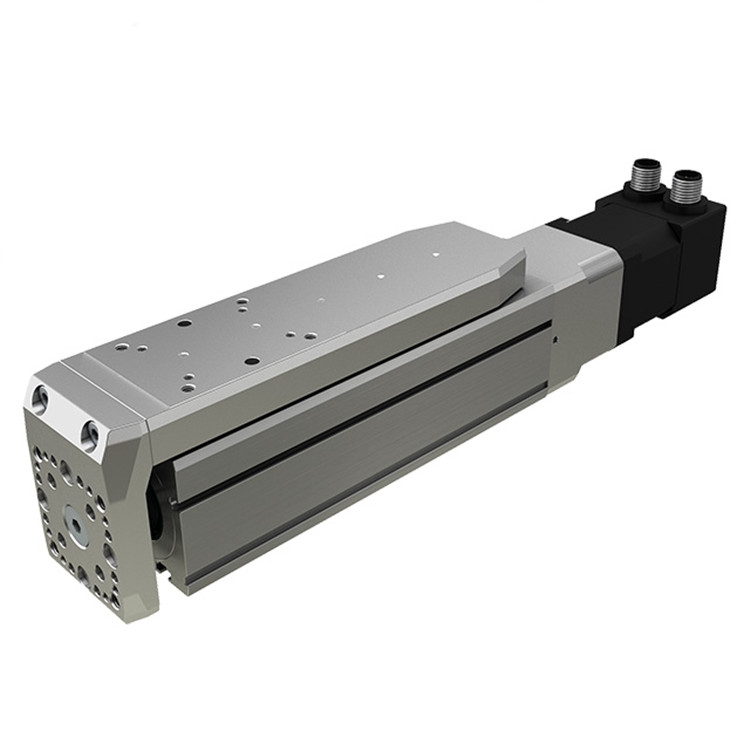

产品介绍
微型电动滑块 msce 是一种集成了直线导轨系统和滑块的微型直线驱动器。通过使用集成式滚珠丝杠驱动器，可将驱动轴的旋转运动（转动）转换为滑块的直线运动（平移），具有机械效率高、内摩擦低的特点。通过滚珠丝杠驱动和直线导轨系统，可确保高速度、高定位精度和高重复精度等高性能特征。预装的标准电机（与电机适配器和联轴器并联或与电机侧驱动装置和同步带并联）以及标准驱动装置使系统即插即用。紧凑的尺寸和经过优化选择的电机组合可满足广泛的应用需求。铝制底座的底部有用于固定电动滑块的 t 型槽，侧面有用于夹紧夹具和磁场传感器的槽。电动滑块的铝制滑块和前板为安装工作工具和附加附件提供了多种选择。滑块和前板上有预留的连接孔，可方便地将 msce 与多轴系统组合，这使得该产品具有很高的灵活性。如果需要单独的电机，也可以选择不带预装电机的微型电动滑块。定位杆和定位杆密封件可确保滚珠丝杠传动装置免受灰尘和其他污染。性价比和快速的交货时间（标准长度）得到了保证。 每台 msce 都经过预润滑，可实现免维护运行。msce 允许相对较高的负载能力（轴向、横向和扭转）和循环，以便在水平和垂直方向高速移动较大的有效载荷。
性能特点
带联轴器和电机的电机适配器 vk
多轴系统
带同步带和电机的电机侧驱动装置
附件，不带预装电机的 msce

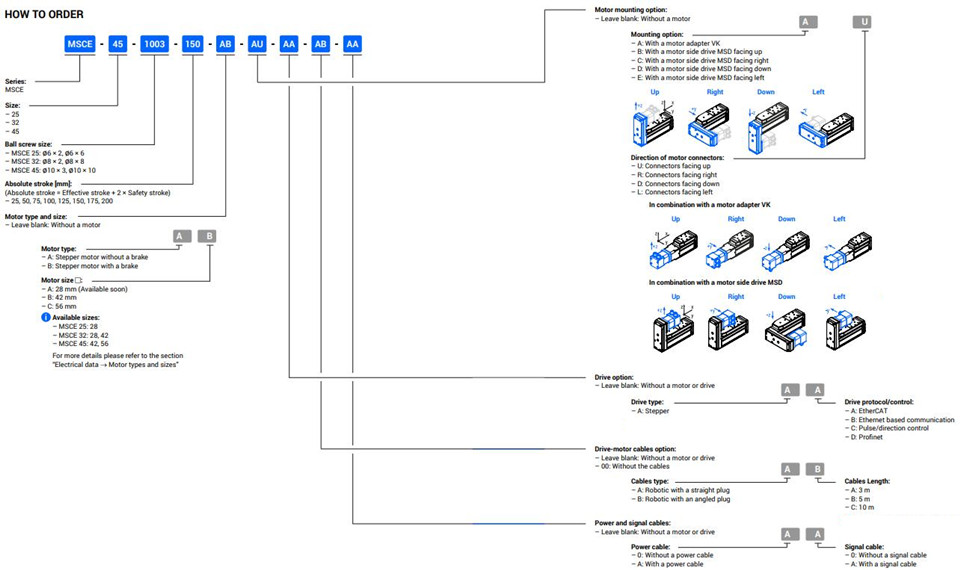

选型指南

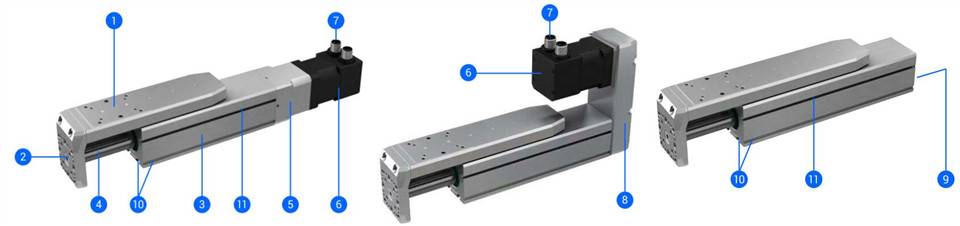

产品结构与细节
1 - 带有集成直线导轨系统的铝制滑块
2 - 前面板
3 - 紧凑型铝制底座型材
4 - 定位杆
5 - 带有联轴器的电机适配器 vk
6 - 预装电机（带/不带制动器）
7 - 标准连接器（电机、编码器和制动器 - 可选）
8 - 带有同步带的电机侧驱动装置
9 - 滚珠丝杠驱动装置的驱动轴
10 - 安装槽
11 - 用于安装磁场传感器（尺寸 32 和 45）或传感器支架（尺寸 25）的槽口
可选功能与配件
安装附件
电机适配器
电机侧驱动装置
弹性联轴器
限位开关
电机
驱动装置
电缆
技术参数
产地：斯洛文尼亚
尺寸：45
滚珠丝杠尺寸（d×l）：10×3；10×10
行程：25、50、75、100、125、150、175、200 mm
动态轴向载荷能力：3240 n
动态力矩：17.4 至 20.1 nm
力 max允许载荷：1000 n
力矩 max允许载荷：16.3 nm
轴向间隙：≤ 0,06 mm
max重复精度：±0,015 mm
电机类型：步进
环境温度：0 至 50 ℃
无电机环境温度：0 至 60 ℃
防护等级：ip 40
工作周期：100
维护：终身预润滑
产品应用
自动化行业、汽车行业、食品和饮料行业、加工行业、机器人行业、包装行业、半导体行业、印刷行业、化工行业
