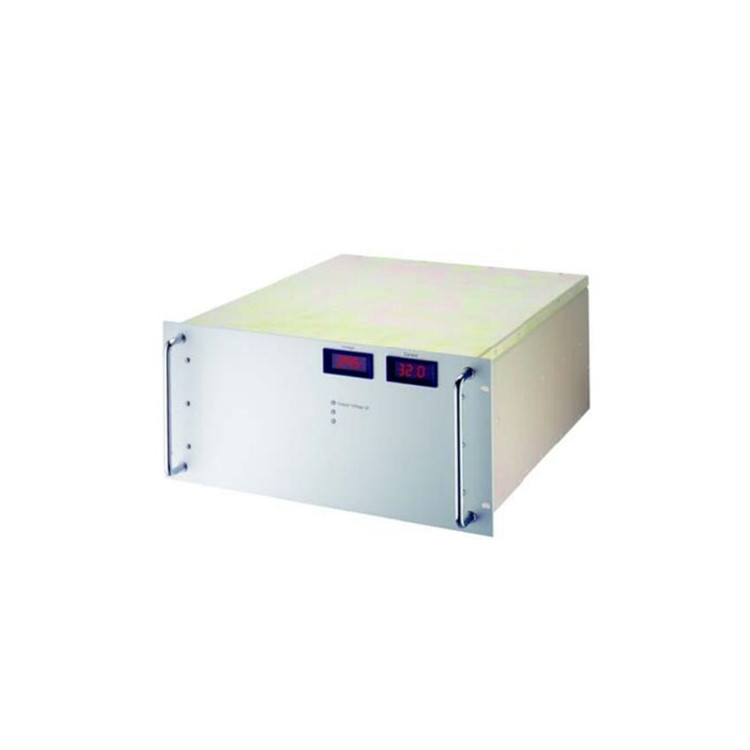

产品介绍
当主输出达到限值时，一个独立的测量电路会介入控制。该测量电路自给自足，可使转换器在不返回的情况下关闭。若要再次开启，须断开输入端，经过约 30 秒的等待时间后，转换器即可重新投入运行。可选项，用于补偿负载电缆上的电压降。在这种情况下，传感器电缆直接连接至负载，因此应与负载电缆分开铺设。否则会产生干扰，并对控制电路产生负面影响。安装方式可采用双绞线或屏蔽电缆。如果不使用传感器电缆，则为此提供的端子无需接线。
性能特点
功率高达30 000 w
水冷式

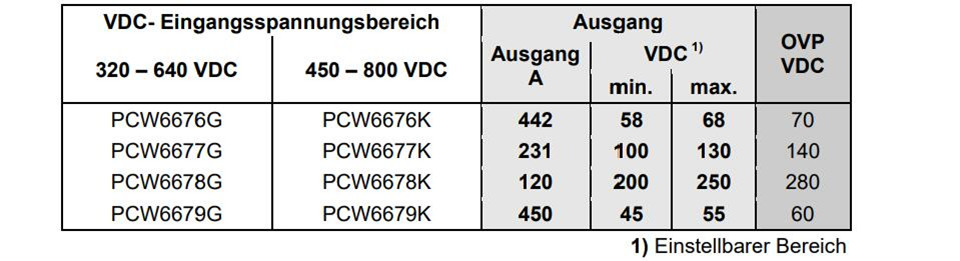

选型指南
产品结构与细节
设置过压保护 ovp：前面板后的微调器 110-130 % unom
过载：电流限制 ul- 特性
设置电流限制：前面板后的微调器 80-110 % inom
传感器电缆：存在
设置电压：前面板后的微调器
功能显示：前面板上的绿色 led
状态显示：前面板上的红色 led
uoff 时的开关：过电压 >5s
复位状态：前面板上的按钮
技术参数
产地：德国
空载电流消耗：约 60 w
开关接通延迟：1 s
浪涌电流：10-20 x inenn，根据要求提供电子开关接通限制
esd：符合 din/en 61000-4-2，严重程度 3
突发：符合 din/en 61000-4-4，严重程度 3
高能脉冲：符合 din/en 61000-4-5，安装等级 3
输出电压调节（± 10%）：0.1 %，直接在端子上测量
负载调节（10-90 %）：0.2 %，直接在端子上测量
负载瞬态（10-90-10 %）：6 %
± 1 %调节时间：10 ms
开启：软启动，典型值为 300 ms
智能启动：≤ 1 %
过载保护：电流限制为 105 至 110 % inom
效率：80 至 95 %
工作温度范围：20 至 75 ℃
电流减小：从 55 ℃ 起为 2.5 %/℃
储存温度范围：40 至 85 ℃
湿度：75 % 无冷凝
冷却：用水，25 升/分钟（1-6 bar），≤ 35 ℃
温度系数：typ.0.02 %/ ℃
结构：符合 din/en 60950-1: 2003 标准
防护等级：lp 20
无线电门等级：符合 en 55011 标准，限值为 "a"，限值为 "b"（可根据要求提供）
mtbf：约 70,000 小时（40 ℃）
重量：约 106 kg
连接方式：端接

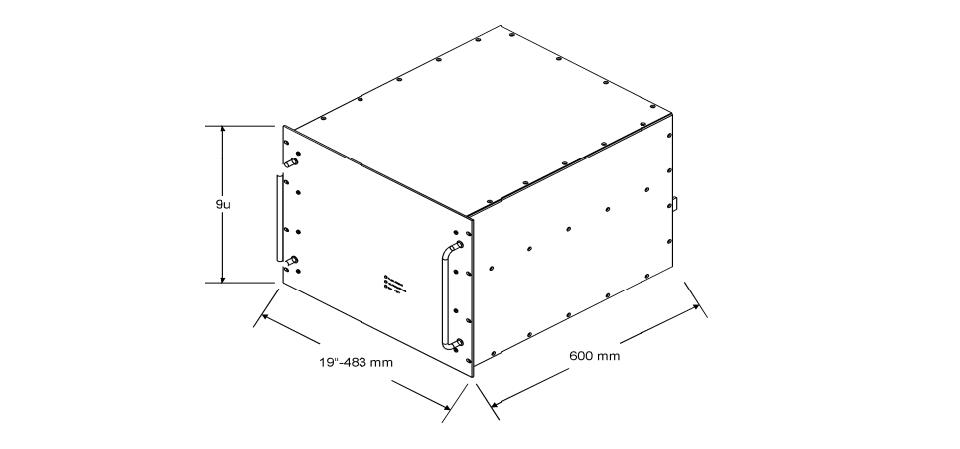

产品尺寸
产品应用
铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
