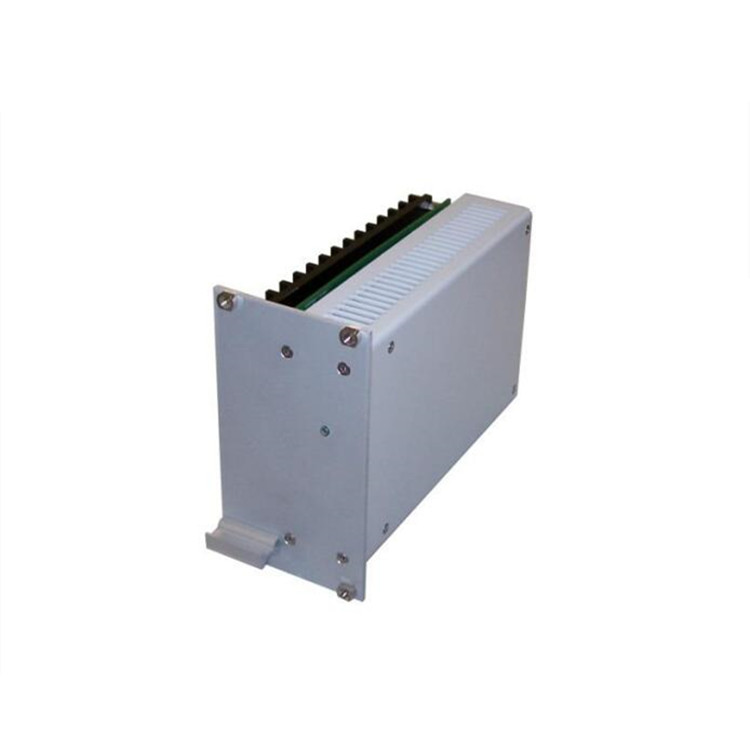

产品介绍
当主输出达到限值时，一个独立的测量电路会介入控制。该测量电路自给自足，可使转换器在不返回的情况下关闭。若要再次开启，须断开输入端，经过约 30 秒的等待时间后，转换器即可重新投入运行。传感器电缆为可选项，用于补偿负载电缆上的电压降。在这种情况下，传感器电缆直接连接至负载，应与负载电缆分开铺设。否则会产生干扰，对控制电路产生负面影响。安装方式采用双绞线或屏蔽电缆。如果不使用传感器电缆，则为此提供的端子无需接线。对于用作充电器的转换器，可以根据环境温度调整充电电压。为此，可将一个 ntc 连接到安装在蓄电池附近的传感器电路中。
性能特点
19" 插接块
输入、输出、外壳相互绝缘
selv
通过 ntc 限制浪涌电流
输入端极性反接保护：
系列二极管，用于输入电压 110 和 220 vdc
交叉二极管，用于输入电压 48 和 60 vdc
输出端带 dc-ok 信号的去耦二极管
产品结构与细节
开关电源根据反激式转换器原理工作，以一个不对称半桥为基础，采用准谐振电路
输入端安装有电磁兼容滤波器 (1)，更大限度地减少追溯干扰
根据交流或直流输入的不同，整流桥 (2) 用于整流或反极性保护
ntc (3) 用于限制浪涌电流
cin (5) 用于平滑电压。在控制卡 (11) 的控制下，q1 和 q2 以 pwm 模式向变压器 (9) 供电
在次级侧，电压经过整流 dout (10)，并通过 cout (12) 平滑
输出滤波器 (13) 将输出范围内的纹波和无线电干扰降低
通过 rs (16) 检测输出电流，并相应启动电流限制。限流根据 iu 特性进行
o-ring 二极管 (14) 起到反极性保护和并联多个模块的作用
报警信号 (17) 是与输出电压相关的集体信号。它是无电位的，通过继电器触点提供。前面板上的绿色 led 显示当前的输出电压
可选功能与配件
传感器电缆（适用于 19" 型号）
技术参数
产地：德国
输入电压范围：80 至 160 vdc
涌入电流：max 16 a，由 10 ω - ntc
保险丝：4 at，需外部提供
开路电流消耗：约 40 ma (110 vdc)
开关接通延时：2 秒
旁路时间：在 110 vdc 时为 15 ms
反极性/再生保护：存在
开关接通/断开：> 76 vdc；>168 vdc
高能脉冲：符合 en 61000-4-5，安装等级 3
突发：符合 en 61000-4-4，严重程度等级 3
输出电压：24 vdc（标准设置，出厂设置为 21 vdc 至 28 vdc）
输出电流：6 adc 至 uout 25 vdc，>25 vdc 5.3 adc
电压调节，负载调节：± 2 %，直接在连接器处测量
纹波：< 250 mvpp typ.
负载瞬态 10-90-10 %：典型值 6 %
开关接通/开关断开过冲：无
过载/短路保护：电子
过压保护：输出电压 >30 vdc 时开关断开，电子 - 不会自动重现，外部过压时无功能
传感器电缆：已执行、 并联连接：通过内部二极管实现输出去耦
操作：前面板上的绿色 led 指示灯（输出电压存在）
报警信号：通过无电势继电器触点 1 个 nc 触点 / 1 个 no 触点，uout ≤ 20 vdc 时
工作温度范围：-20 至 55 ℃
电流减小：从 55 至 75 ℃，2.5 %/℃，无阻碍对流。温度升高时不会自动降低电流
储存温度范围：-40 至 85 ℃
湿度：75 % 非冷凝
保护等级：i 级，符合 en 61140
显示：绿色 led uout = 输出电压（直流正常）
外壳：19 "插入式 3u，14 hp，深约 166 mm，本色铝，ral7035
连接：连接器 h15
重量：约 1kg

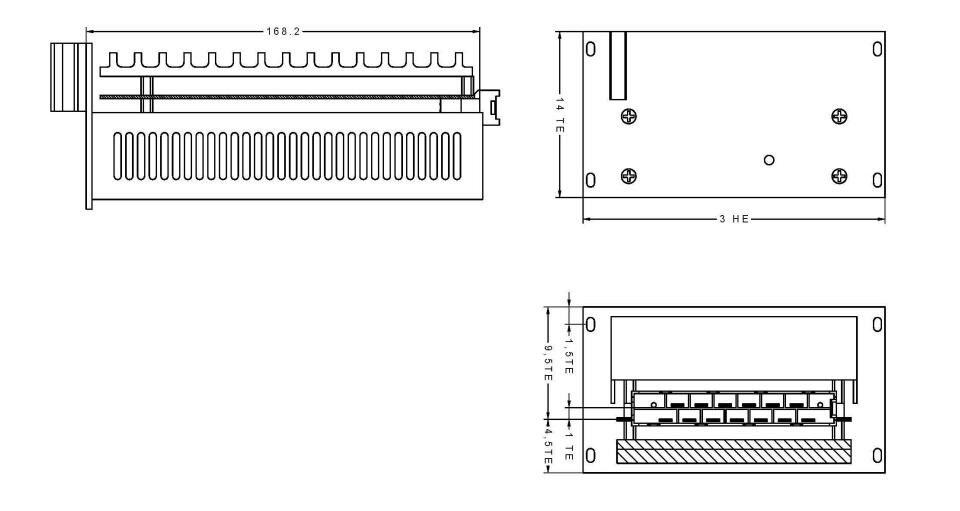

产品尺寸
产品应用
铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
