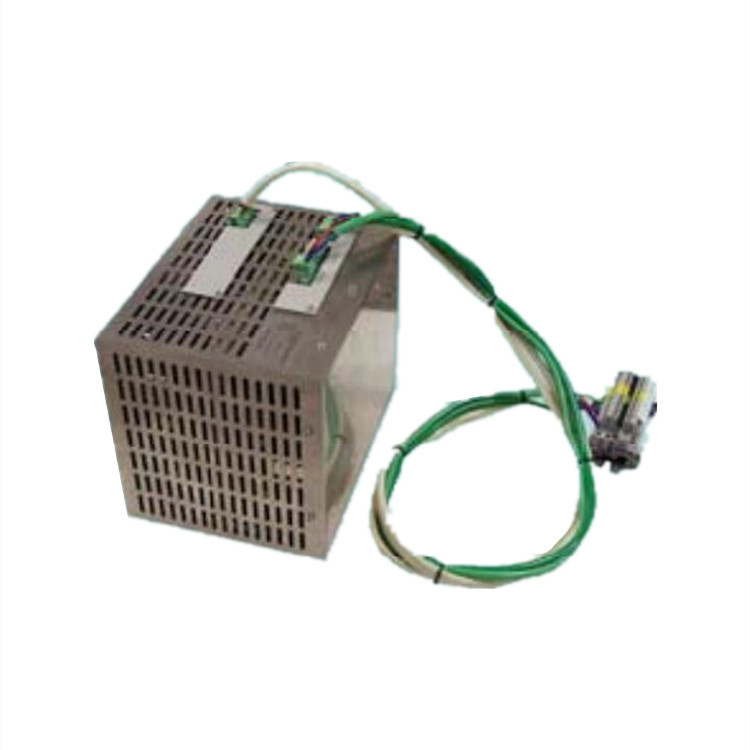

产品介绍
230 伏输入通过整流器直接为电容器充满电，而 115 伏输入则介入电容器 4a/4b 组合。与整流器配合，这就是电压倍增器。转换器在 "半桥电路 "中作为推挽式转换器运行。开关晶体管 6a 和 6b 由控制电路以可变的脉冲宽度周期性地接通和断开。输入电压以交替极性出现在变压器的初级绕组上，分流器为电子限流提供信号，以保护半导体免受过载。电路监控输入电压。当达到规定的限值时，开关晶体管 6a 和 6b 将被禁用。一旦输入电压回到容差范围内，系统就会自动恢复正常运行。
性能特点
温控充电器电压
输入、输出、外壳相互绝缘
输入中的浪涌电流限制器 (h)
ui 特性曲线
输出功率高达 1300 w
230 vac nom. 电压 50/60 hz
360 vdc nom. 电压（可根据要求提供其他电压）
固定 360 vdc 可调限值(可根据要求调节其他电压范围）
技术参数
产地：德国
输入unom：230 vac
umin：185 vac
umax：264 vac 连续，276 vac <30 秒，288 vac <2 秒，300 vac <0,8 秒
开启：≤ 95 % umin
频率 ac-输入：47 至 63hz
功率因数 ac-输入：0,65 至 0,75
波峰因数 ac-输入：2,0 至 2,5
接通时间：2 s
输出电压：360 vdc；iu-特性
电流：3.4 adc，限流 - 电子：lu 特性
过电压保护：uout ≥ 380 vdc 时 - 电子式，对外部过电压无影响
去耦二极管： 输出端内置串联二极管
监控/报警
电池测试功能：外部编程信号 12 至 30 vdc，max值：10 vdc；10 ma(24 vdc) 以降低输出电压 (uout -10 %)
电压监控：当 uout≤ 265 vdc 时，无电位继电器触点 (1 noc / 1 ncc)，触点负载 220 vdc，230 vac / max. 40 w
信号：绿色 led - "运行"
工作温度：-20 至 65 ℃，自由自然对流，与位置无关
储存温度：-40 至 70 ℃
湿度：95 % 无结露
满载时的效率：> 90 %

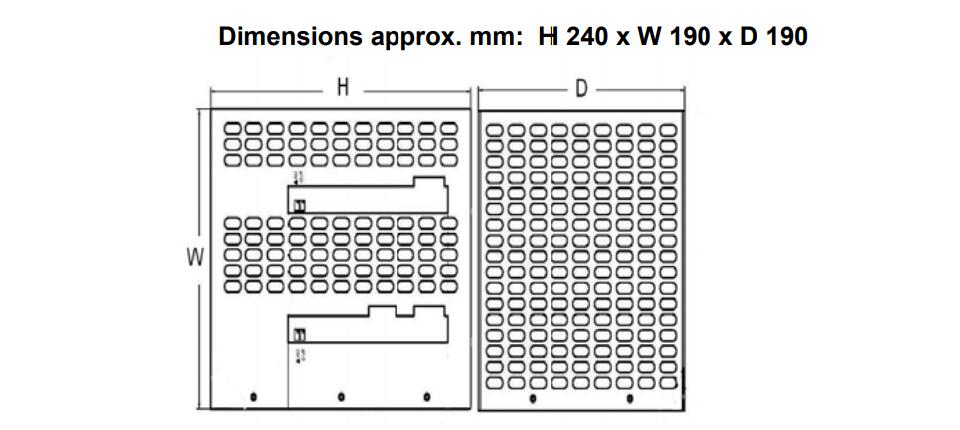

产品尺寸
产品应用
铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
