输入电压通过保险丝 1、干扰控制滤波器和整流器到达初级开关系统。滤波器可降低反馈到供电系统的干扰电压，ntc 电阻器可限制浪涌电流。回馈整流输入可用于连接额外的存储卡。230 伏输入通过整流器直接为电容器充满电，而 115 伏输入则介入电容器组合 4a/4b。与整流器配合，这就是电压倍增器。转换器在 "半桥电路 "中作为推挽式转换器运行。开关晶体管 6a 和 6b 由控制电路以可变的脉冲宽度周期性地接通和断开。输入电压以交替极性出现在变压器的初级绕组上，分流器为电子限流提供信号，以保护半导体免受过载。电路监控输入电压。当达到规定的限值时，开关晶体管 6a 和 6b 将被禁用。一旦输入电压回到容差范围内，系统就会自动恢复正常运行。

电池电压输出 24 vdc

输出电流160 adc

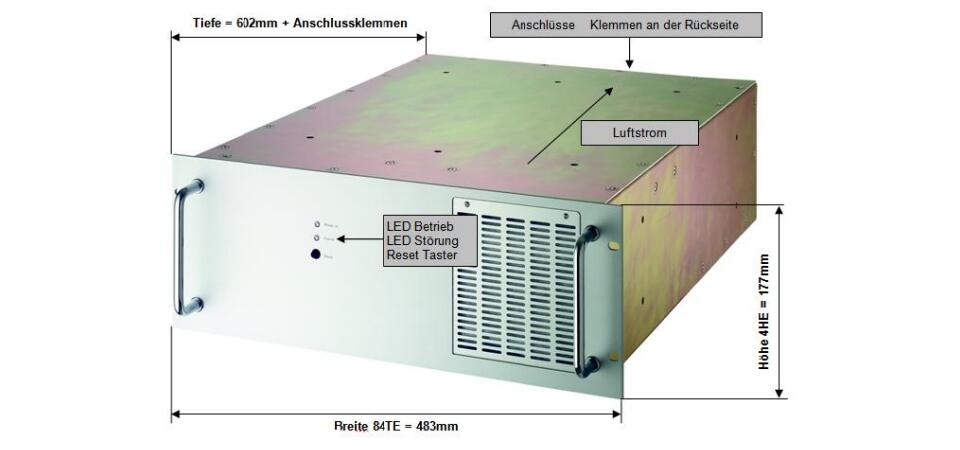

19" 机架深度约 602 mm；4u

设置过压保护 ovp：前面板后的微调器 110-130  % u_nom

过载：电流限制 ul- 特性

设置电流限制：前面板后的微调器 80-110  % i_nom

传感器电缆：存在

设置电压：前面板后的微调器

功能显示：前面板上的绿色 led

状态显示：前面板上的红色 led

u_off 时的开关：过电压 >5s

复位状态：前面板上的按钮

产地：德国

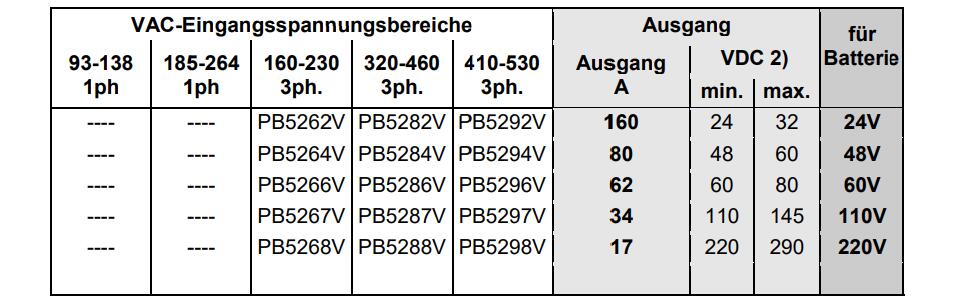

输入电压：3 x 160 至 230 vac；3 相

输入保险丝：mcb-25 a；3 极承载

输入频率：40 至 70 hz；16 至 400 hz

功率因数：约 0.7 容性

波峰因数：< 2.5

浪涌电流至 r：约 25 倍于额定电流

预连接保险丝/自动 k-特性：20 a

空载电流消耗：< 25 w

开关接通延时：1 s

过压持续时间：5 ms 开关接通/断开 ≤ 95 %u_min ≥ 105 %u_max

温度系数：0.02  %/ ℃

工作温度范围：-20 至 70 ℃

电流降低：从 55 至 70 ℃ 降低 2.5 %/℃（无自动降低）

冷却：内部直流空气

过温保护：电子，关机 - 冷却后自动恢复

储存温度范围：-40 至 85 ℃

湿度：<75 % 无冷凝，根据要求可能>75 %

效率/满载：>88 %

开关频率：20 khz

40 ℃时的 mtbf：根据 mill-hdbk217 标准约为 70 000h / 根据 sn29500 标准约为 2700fit

铁路技术、固定和途中替代能源、控制技术、工业自动化、军事应用
