产品介绍

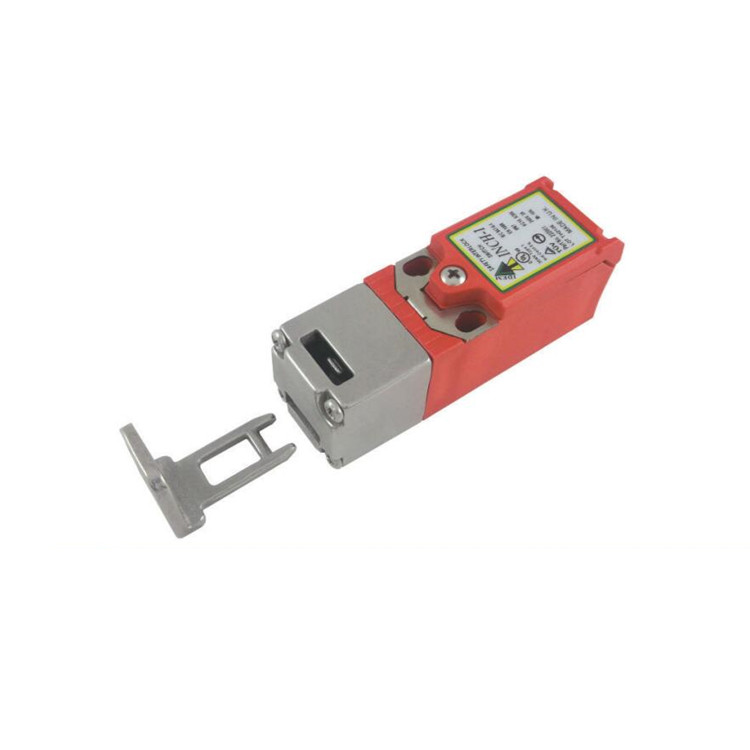

微型舌片联锁开关采用防破坏联锁机制，不易被破坏。设计用于为小型移动防护装置提供位置联锁检测。这些开关设计紧凑（25 mm宽/18 mm固定），可安装在滑动、铰链或升降式防护装置的前缘。这些开关具有双入口槽和可旋转头，只需松开盖板螺钉即可移动，可提供八种不同的致动器入口选择。根据应用的风险评估，它们可以独立使用，提供符合 iec60947-5-1 标准的正触点，也可以与任何双通道监控继电器结合使用。不锈钢导轨，为帮助防护装置对准，可使用不锈钢导轨附件（部件号 140179）。紧凑型开关体宽仅为 25 mm，固定为 18 mm，适合狭小空间。可旋转的头部提供多达 8 个致动器入口位置。
性能特点
外壳紧凑型，18 mm固定轮廓
触点 2 个 n/c 或 1 个 n/c 1 个 n/o
连接 有线或 m12 快速连接
可更换触点块
用于同极性使用和一个聚合导管连接
不适合与刚性金属导管系统连接
选型指南
部件号:说明
222001：inch-1 m16 2nc
222001a：inch-1 m16 2nc - 标准执行器
222001f：inch-1 m16 2nc - 扁平执行器
222001pf：inch-1 m16 2nc - pf 执行器
222002：inch-1 qc m12 4 通 2nc
222002a：inch-1 qc m12 4 通 2nc - 标准执行器
222002f：inch-1 qc m12 4 通 2nc - 扁平执行器
222002pf：inch-1 qc m12 4 通 2nc - pf 执行器
222003：inch-1 m16 1nc 1no
222003a：inch-1 m16 1nc 1no - 标准执行器
222003f：inch-1 m16 1nc 1no - 扁平执行器
222003pf：inch-1 m16 1nc 1no - pf 执行器
222004：inch-1 qc m12 4 通 1nc 1no
222004a：inch-1 qc m12 4way 1nc 1no - 标准执行器
222004f：inch-1 qc m12 4 通 1nc 1no - 扁平执行器
222004pf：inch-1 qc m12 4 通 1nc 1no - pf 执行器
技术参数
产地：英国
符合认证：culus
技术原理：舌式联锁（无锁）
外壳材料：聚酯
头部材料：不锈钢
触点配置：2 个 nc 或 1 个 nc 1 个 no
热电流（lth）：10 a
过载保护保险丝（外部保险丝）：10 a (ff)
额定绝缘/耐压：600 vac；2500 vac
推杆行程/正向开启力：6 mm；12 n
致动器入口min半径：150 mm 标准；100 mm 柔性
max接近抽出速度：600 mm/秒
外壳防护等级：ip 67
工作温度：-25 至 80 ℃
振动：iec 68-2-6 10-55hz 1hz
偏移：0.35 mm，1 倍频程/分钟
固定：2 x m4
污染等级：3
短路过载保护：外部保险丝 10 a (ff)
外壳：1 型
电气额定值：pilot duty a300 240v.ac 3a. 6,000 次循环
max环境温度： 40 ℃
绞合铜绝缘导线：16 - 12awg
min额定温度：90 ℃(75 ℃ a）
接线端子拧紧扭矩：7 ibs ins (0.8 nm)

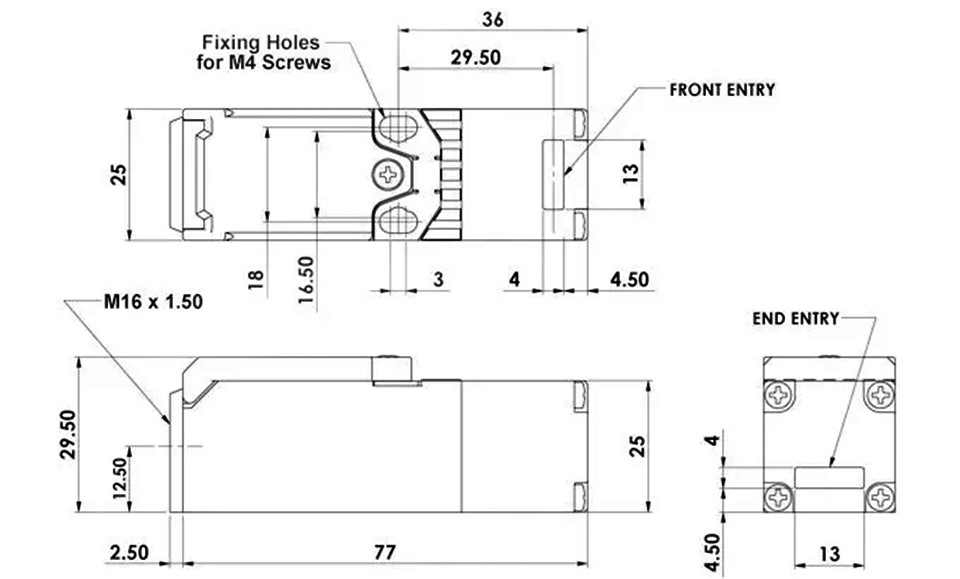

产品尺寸
产品应用
食品与饮料、汽车、仓储与物流、骨料与采矿、机器人技术
