产品介绍

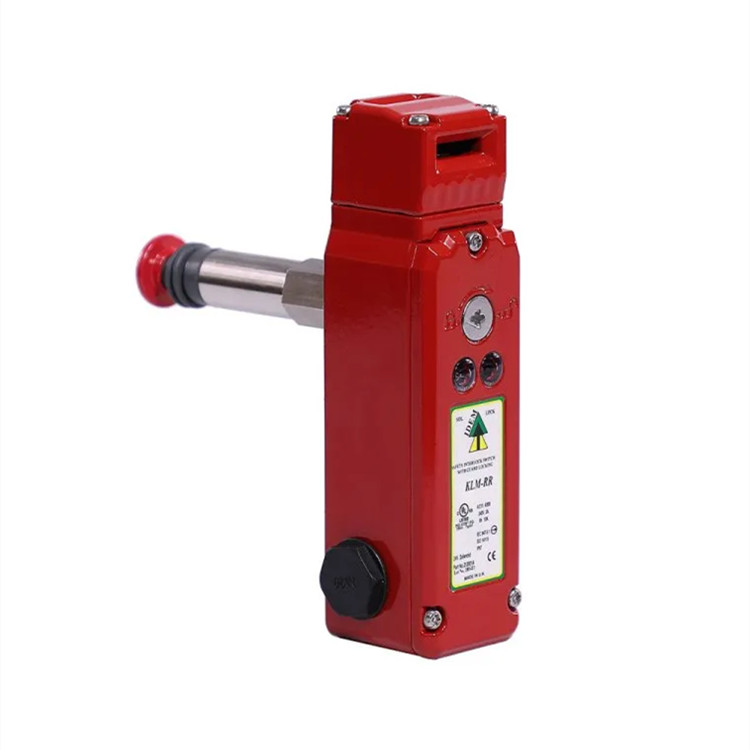

我们的电磁锁舌开关系列设计用于提供可靠的位置和锁定检测，在危险消失之前保持防护罩关闭。这些开关可安装在滑动、铰链或可拆卸机器防护罩的前缘，为推杆位置和电磁线圈状态提供正操作开关触点。双舌式入口点采用了我们高度可靠的防破坏凸轮系统，不易被破坏。头部可以旋转，以提供额外的致动角度（某些型号可达到 8 个角度）。根据应用的风险评估，它们可以单独使用，提供符合 iec60947-5-1 标准的正触点。此外，它们还可与任何双通道监控继电器结合使用，提供符合 iso13849-1 或 en62061 sil3 标准的 ple 类别 4。在风险评估允许使用非闭锁手动逃生按钮的情况下，可选配后脱扣器 (rr)，以便在紧急情况下快速脱扣开关。klm-rr (samlock) 防护罩锁定联锁具有纤细的金属机身和高达 3000 n 的保持力，可使小型到大型防护门保持关闭状态，直至危险消失。提供非闭锁手动释放装置，以便在紧急情况下快速释放开关锁。内部选择开关既可用作 led 2 的电源馈电，也可用作指示锁状态的无电压辅助电路。
性能特点
主体红色喷漆压铸件
头部材料 可选 316 不锈钢
夹紧力 f1 高达 3000 n（300 kg）
驱动 用于 8 个入口位置的旋转头
防护等级ip 67
导管 3 x m20 或 ½" npt（可快速连接）
选型指南
klm-rr：212001：klm-rr m20 24v
klm-rr：212001-ss：klm-rr m20 24v ss 灯头
klm-rr：212001a：klm-rr m20 24v 标准执行器
klm-rr：212001a-ss：klm-rr m20 24v ss 头 - 标准执行器
klm-rr：212001f：klm-rr m20 24v m20 24v 头 - 扁平执行器
klm-rr：212002hfh：klm-rr ½npt 24v ½npt 24v - hfh 执行器
klm-rr：212002hfh-ss：klm-rr ½npt 24v ss ½npt ss 头 - hfh 执行器
klm-rr：212003：klm-rr qc m23 24v
klm-rr：212003-ss：klm-rr qc m23 24v 24v ss 头
klm-rr：212003a：klm-rr qc m23 24v qc m23 标准执行器
klm-rr：212007hf：klm-rr m20 230v - hf 执行器
klm-rr：212007hf-ss：klm-rr m20 230v ss 头 - hf 执行器
klm-rr：212007hfh：klm-rr m20 230v 230v - hfh 执行器
klm-rr：212007hfh-ss：klm-rr m20 230v ss 头 - hfh 执行器
klm-rr：212008：klm-rr ½npt 230v
klm-rr &：212008-ss：klm-rr ½npt 230v ss 封头
可选功能与配件
用于压铸手柄的后手柄 (210005)
m20 或 1/2 英寸 npt 塑料电缆接头
用于压铸滑动手柄的弹簧锁（210006）
用于 idem 锁定开关的闸门螺栓 (gbl-1)
技术参数
产地：英国
符合认证：culus
技术原理：电源解锁
外壳材料：红色涂漆压铸件
电磁阀电压（按零件编号）：24 vac/dc或 110 vac或 230 vac /- 10 % (12 w.)
led 2 电源电压：24 v dc /- 10 %
安全触点 11/12 21/22：使用类别 ac 15 a 300 3 a。热电流 (ith) 5 a
过载保护保险丝（外部保险丝）：10 a (ff).
辅助触点 33/34（可通过 led2 选择）：24 vac/dc 0.5 a.
辅助触点 43/44：230 vac/dc 0.5 a.
额定绝缘电压：600 vac
额定冲击耐受电压：2500 vac
正开行程：10 mm
接近速度：200 mm/m. 至 1000 mm/s.
人 执行频率：2 次/秒
执行器入口min半径：175 mm；标准 100 mm 柔性
外壳防护等级：ip67
工作温度：-25 至 40 ℃
保持力：f1max: 3000 n；fzh：2307 n
振动：iec 68-2-6，10-55 赫兹 1 赫兹
偏差：0.35 mm，1 倍频程/分钟
导管入口：m20 或 1/2" npt
固定：4 x m5
外壳类型：1 型
max温度： 40 ℃
端子扭矩：e 6 磅英寸（0.7 nm）

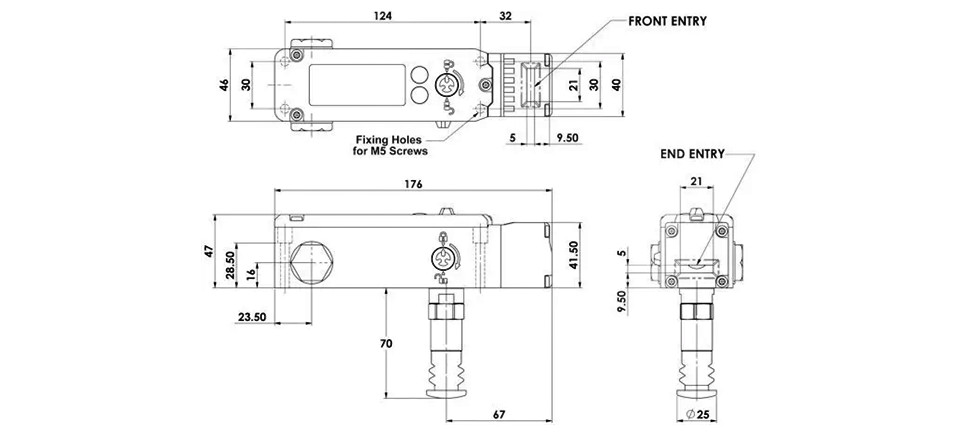

产品尺寸
产品应用
食品与饮料、汽车、仓储与物流、骨料与采矿、机器人技术
