产品介绍
我们的电源锁定电磁舌式开关种类繁多，设计用于提供可靠的位置和锁定检测，在危险消失之前保持防护罩关闭。这些开关可安装在滑动、铰链或可拆卸机器防护罩的前缘，为推杆位置和电磁线圈状态提供正操作开关触点。双舌式入口点采用了我们高度可靠的防破坏凸轮系统，不易被破坏。锁头可以旋转，以提供额外的致动角度（某些型号可达 8 个角度）。动力锁定系列适用于需要在拆卸或断电时立即解锁的应用场合。(它们不适用于需要停机时间的机器）。根据应用的风险评估，它们可以单独使用，提供符合 iec60947-5-1 标准的正触点。此外，它们还可与任何双通道监控继电器结合使用，提供符合 iso13849-1 或 en62061 sil3 标准的 ple 类别 4。对于恶劣环境，不锈钢 316 系列产品的防护等级可达 ip69k，可用于高压化学清洗或 cip/sip 应用。ip69k 防护等级（通过双密封盖垫片进行维护），并可在高压冲洗时使用去污剂。kl3-ss-p2l 防护门锁联锁装置采用镜面抛光的 316 不锈钢机身和高达 3000 n 的保持力，可使中型到大型防护门保持关闭状态，直到危险/危险品被移除。
性能特点
主体镜面抛光 316 级不锈钢
保持力 f1max 3000 n (300 kg)
用于 8 个入口位置的旋转头
防护等级 ip69k
导管 3 x m 20 或 ½" npt（可快速连接）
根据 ehedg 指南，适用于飞溅区
选型指南
205021：kl3-ss-p2l- m20 24v
205021a：kl3-ss-p2l m20 24v - 标准执行器
205021f：kl3-ss-p2l m20 24v - 平传动器
205021hf：kl3-ss-p2l m20 24v - 高频执行机构
205021hfh：kl3-ss-p2l m20 24v - hfh 执行器
205022：kl3-ss-p2l ½npt 24v
205022a：kl3-ss-p2l ½npt 24v - 标准执行器
205022f：kl3-ss-p2l ½npt 24v - 扁平执行器
205022hf：kl3-ss-p2l ½npt 24v - hf 执行器
205022hfh：kl3-ss-p2l ½npt 24v - hfh 执行器
205023：kl3-ss-p2l qc m23 m23 12 通 24v
205023a：kl3-ss-p2l qc m23 qc m23 12 通 24 伏 - 标准执行器
205023f：kl3-ss-p2l qc m23 m23 12 通 24 伏 - 平传动器
205023hf：kl3-ss-p2l qc m23 qc m23 12 通 24 伏 - 高频执行机构
205023hfh：kl3-ss-p2l qc m23 qc m23 12 通 24 伏 - hfh 执行器
205025 a：kl3-ss-p2l ½npt 110v ½npt 110v - 标准执行器
可选功能与配件
316 不锈钢重型柔性推杆 (140111)
316 不锈钢标准执行器 (140107)
用于 idem 锁定开关的闸板螺栓 (gbl-1-ss)
m20 半英寸 npt 接头 ss m20 或 1/2" npt
技术参数
产地：英国
符合认证：culus
技术原理：电源锁定
外壳材料：316 级不锈钢
电磁阀电压：24 v ac/dc (12 w)
触点 11/12 21/22 33/34：使用类别 ac 15 a 300 3 a. 热电流 (ith) 5 a
过载保护保险丝（外部保险丝）：10 a (ff)
辅助触点 43/44：230 v ac/dc 0.5 a
额定绝缘电压：600 vac
额定冲击耐受电压：2500 vac
正开行程：10 mm
接近速度：200 mm/m 至 1000 mm/s
执行频率：2 次/秒
执行器入口min半径：175 mm 标准；100 mm 柔性
外壳防护等级：ip 67、ip 69k
工作温度：-25 至 40 ℃
保持力：f1max: 3000 n；fzh：2307 n
振动：iec 68-2-6，10-55 赫兹 1 赫兹
偏差：0.35 mm，1 倍频程/分钟
导管入口：m20 或 1/2" npt
固定：4 x m5
机械可靠性 b10d：在 100 ma 负载下，2.5 x 106 次操作
iso 13849-1：根据系统结构，可达 ple / cat.4
en62061：sil3，取决于系统结构
数据 - 年使用量：每小时 8 个周期 / 每天 24 小时 / 365 天
pfhd：3.44 x 10-8
验证测试间隔（寿命）：35 年
mttfd：356 年

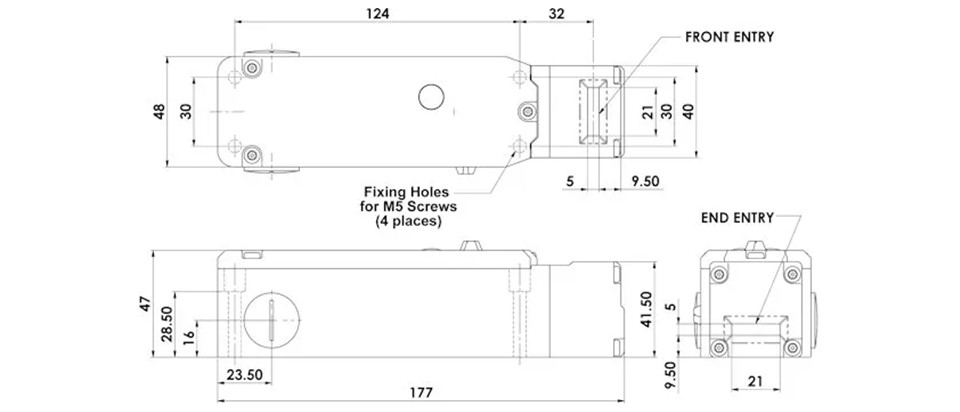

产品尺寸
产品应用
食品加工、石化工业
