产品介绍

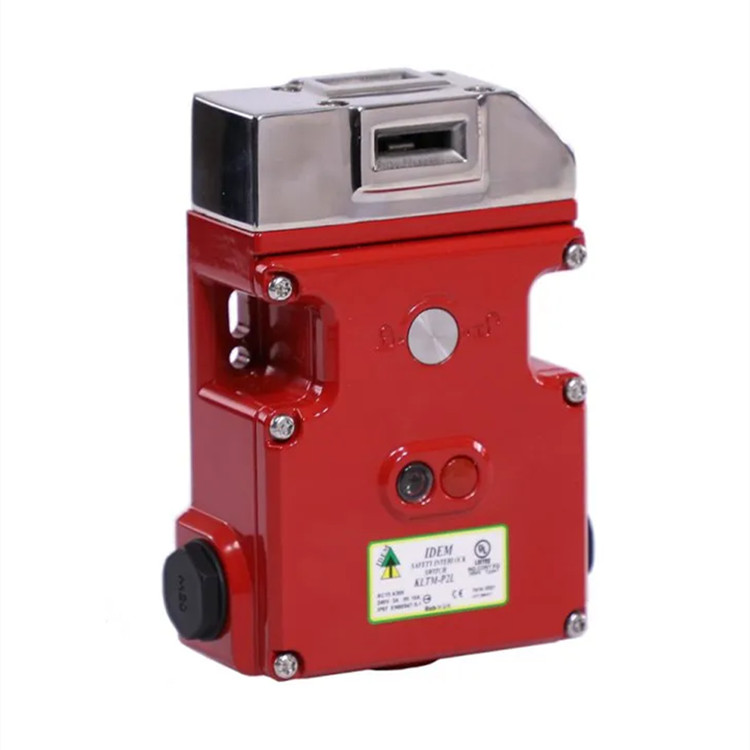

我们的电源锁定电磁舌式开关种类繁多，设计用于提供可靠的位置和锁定检测，在危险解除之前保持防护罩关闭。这些开关可安装在滑动、铰链或可拆卸机器防护罩的前缘，为推杆位置和电磁线圈状态提供正操作开关触点。双舌式入口点采用了我们高度可靠的防破坏凸轮系统，不易被破坏。锁头可以旋转，以提供额外的致动角度（某些型号可达 8 个角度）。动力锁定系列适用于需要在拆卸或断电时立即解锁的应用场合。(它们不适用于需要停机时间的机器）。根据应用的风险评估，它们可以单独使用，提供符合 iec60947-5-1 标准的正触点。此外，它们还可与任何双通道监控继电器结合使用，提供符合 iso13849-1 或 en62061 sil3 标准的 ple 类别 4。kltm-p2l 防护门锁定联锁采用低矮的机身和符合行业标准的 73 mm固定中心，可轻松加装到新的或现有的防护门上。坚固的设计可产生高达 3000n 的保持力，使中型到大型防护门保持关闭状态，直至危险消失。必须向电磁铁提供 24 伏直流电，以保持防护门锁定。
性能特点
红色涂漆压铸件
头部镜面抛光 316 不锈钢
夹紧力 f1max 3000 n（300 kg）
用于 4 个入口位置的旋转头
防护等级 ip67
导管 3 x m20 或 ½" npt（可快速连接）
选型指南
450021：kltm-p2l（仅机械式） m20 24v
450021a：kltm-p2l（仅机械式）m20 24v - 标准执行器
450021f：kltm-p2l（仅限机械式） m20 24v - 扁平致动器
450021hf：kltm-p2l（仅限机械式） m20 24v - 高频执行器
450021hfh：kltm-p2l（仅限机械式） m20 24v - hfh 执行器
450022：kltm-p2l（仅限机械式） ½npt 24v
450022a：kltm-p2l（仅机械式） ½npt 24v - 标准执行器
450022f：kltm-p2l（仅机械式） ½npt 24v - 扁平执行器
450022hf：kltm-p2l（仅机械式） ½npt 24v - hf 执行器
450022hfh：kltm-p2l（仅机械式） ½npt 24v - hfh 执行器
450023：kltm-p2l（仅限机械式） qc m23 24v
450023a：kltm-p2l（仅机械式） qc m23 24v - 标准执行器
450023f：kltm-p2l（仅机械式） qc m23 24v - 扁平致动器
450023hf：kltm-p2l（仅机械式） qc m23 24v - 高频致动器
450023hfh：kltm-p2l（仅机械式） qc m23 24v - hfh 执行器
可选功能与配件
316 不锈钢标准推杆 (140107)
压铸重型柔性推杆 (140110)
m20 或 1/2 英寸 npt 塑料电缆接头
技术参数
产地：英国
符合认证：culus
技术原理：电源锁定
外壳材料：喷漆压铸金属
头部材料：316 级不锈钢
电磁阀电压：24v ac/dc (12w.)
触点 11/12 21/22 33/34：使用类别 ac 15 a 300 3 a. 热电流 (ith) 5 a
过载保护保险丝（外部保险丝）：10 a。(ff)
辅助触点 43/44：230v.交流/直流 0.5 a
额定绝缘电压：600 vac
额定冲击耐受电压：2500 vac
正开行程：10 mm
接近速度：200 mm/m 至 1000 mm/s
手动 执行频率：2 次/秒
执行器入口min半径：175 mm 标准；100 mm 柔性
外壳防护等级：ip 67
工作温度：-25 至 40 ℃
保持力：f1max: 3000n. fzh：2307n
振动：iec 68-2-6，10-55 赫兹 1 赫兹
偏差：0.35 mm，1 倍频程/分钟
导管入口：m20 或 1/2" npt
固定：4 x m5
机械可靠性 b10d：在 100ma 负载下，2.5 x 106 次操作
iso 13849-1：根据系统结构，可达 ple / cat.4
en62061：sil3，取决于系统结构
数据 - 年使用量：每小时 8 个周期 / 每天 24 小时 / 365 天
pfhd：3.44 x 10-8
验证测试间隔（寿命）：35 年
mttfd：356 年

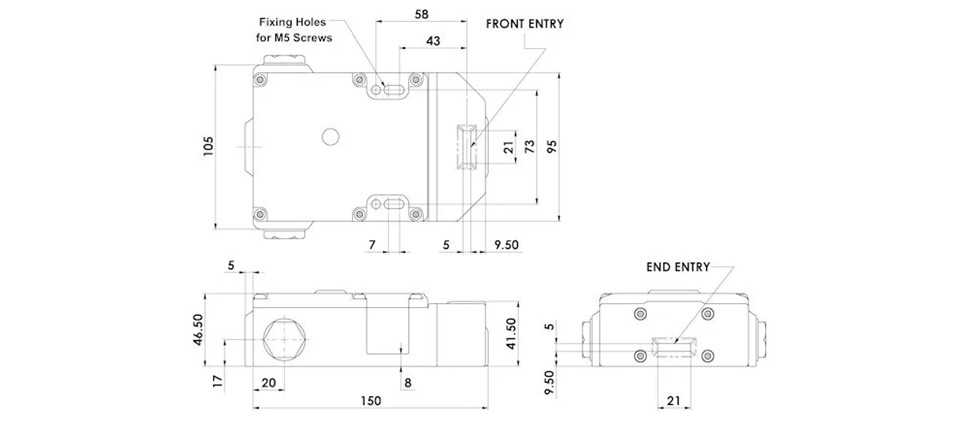

产品尺寸
产品应用
食品与饮料、汽车、仓储与物流、骨料与采矿、机器人技术
