产品介绍

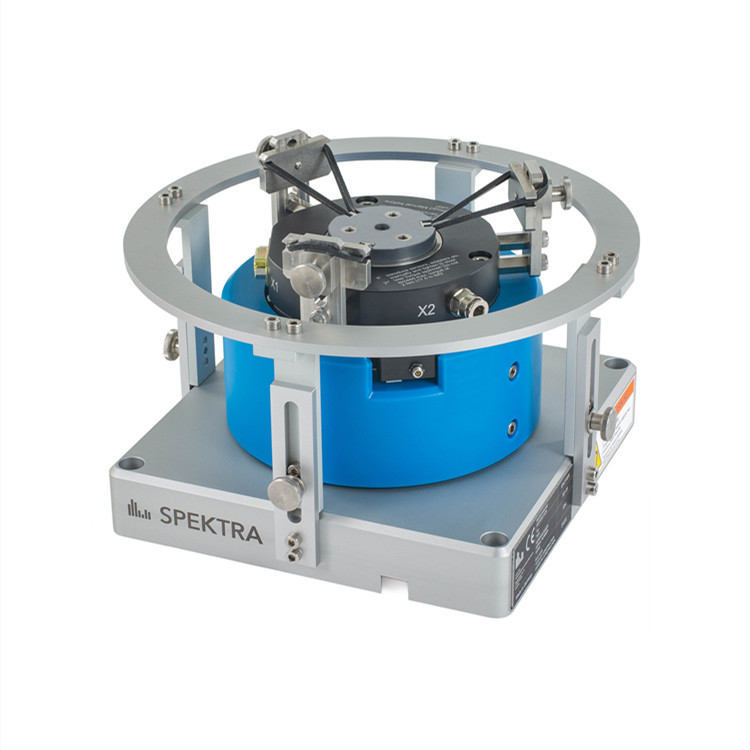

气浮 se-09 高频振动激振器是专为满足校准实验室和计量研究所的高要求以及表征微机电系统传感器而开发的高科技产品。se-09 是一种电动激振器，专为在 5 hz 至 50 khz 的宽频率范围内工作而设计。该振动器的陶瓷衔铁的纵向共振频率高于 52 khz。抛光陶瓷表面具有很好的抗划伤性，因此为被测设备（dut）在高频率范围内的振动激励提供了安装条件。此外，陶瓷表面还具有良好的反射性，可以使用激光测振仪作为参考传感器。安装在每个 se-09 激振器内部的标准传感器是一个 iepe 加速计，它覆盖了激振器的整个频率范围。每个 se-09 激振器都配有经 dakks 认证的传感器校准证书。对于低至 5 hz 的操作，激振器配备了空气轴承，可实现低机械噪音和横向运动的振动激励。se-09 的典型应用是根据 iso 16063-11 或 iso 16063-21 校准加速度计，以及对 mems 传感器或其他小型设备进行高频振动测试。在传感器开发或质量保证过程中，mems 传感器对高频振动干扰的抗扰度测试已成为一项重要应用。
性能特点
陶瓷振动台（抗划伤表面；共振频率 > 52 khz）
空气轴承，实现低交叉运动
内部加速度计，覆盖整个频率范围
设计用于根据 iso 16063-11 和 iso 16063-21 校准加速度计
直接在陶瓷上开凿用于安装设备的抽头孔
可选功能与配件
pa 500 dm 功率放大器（500 va）
功率放大器连接电缆 [长 3 米（9.8 英尺），放大器侧有 8 针 speakon 连接器]
用于内部参考传感器的传感器电缆 [长 3 米（9.8 英尺），双屏蔽，microdot (10-32") 至 bnc 香蕉插头（接地）]
空气压力调节器 air-01 / air-02
技术参数
产地：德国
力额定值：100 n；22.49 lbf
频率范围：5 hz 至 50 khz
共振频率：> 52 khz
行程，max值：7.5 mm；0.3 inch
速度，max值：0.5 m/s；19. 7 英寸/秒
加速度，max：400 m/s2；40 gn
操作方向：垂直方向
横向运动：典型 < 10 %
有效载荷，max：350 g；0.77 lbs
所需压缩空气供应：1.0 至 1. 5 bar，空气质量符合 iso 8573.1
总重量：10 kg；22.05 磅
尺寸（高×宽×长）：156 × 240 × 240 mm；6.1 × 9.5 × 9.5 英寸
符合标准：bn-09
灵敏度（± 10 %）：1 mv / m/s² (10 mv / gn)
频率范围：3 hz 至 50 khz
振幅线性度：< 0.25 %
共振频率：ca. 70 khz
恒定电流供应：2 至 20 ma
产品应用
加速度计校准、微机械传感器 (mems) 测试、频率高达 50 khz 的传感器共振频率测定、传感器表征
