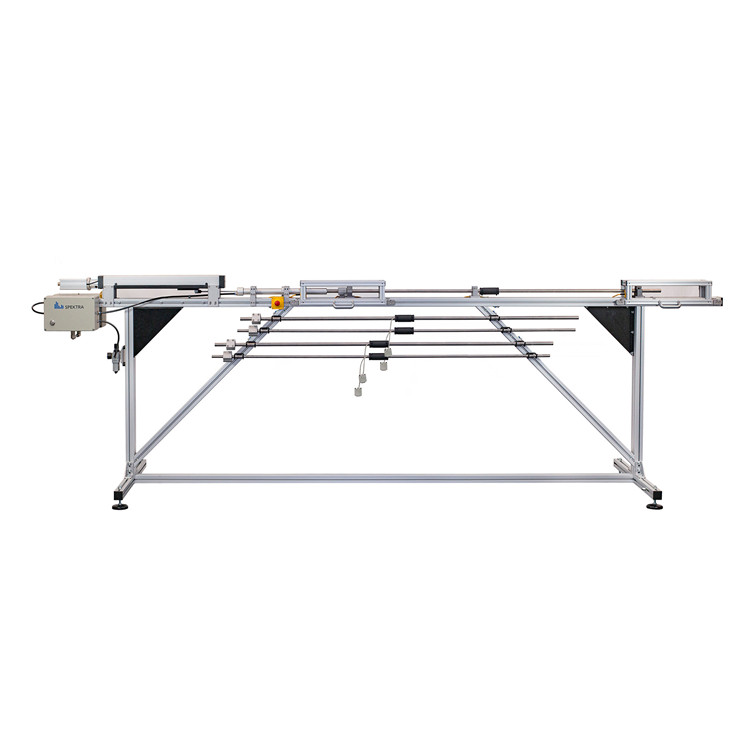

spektra se-221 冲击激振器用于测试和校准加速度传感器。它可提供正弦单周期冲击激振，并根据霍普金森巴原理工作。它利用了机械波在细杆中的传播和反射特性。se-221 由一个冲击激振器筒和一个钛制霍普金森棒组成。两者都安装在一根铝梁上。在筒内，弹丸通过气动方式加速，以可调节的距离撞击细杆末端，从而激发细杆内的应变脉冲。气动控制装置可在每次发射后通过施加负压使弹丸缩回。在气压保持恒定的同时，弹丸的动能可通过电机驱动的机械止动器进行控制，从而准确调整弹丸的起始位置。因此，se-221 可以自动控制冲击振幅。所有机械零件均由耐磨材料制成，确保了激振器的高稳定性和良好的冲击重复性。冲击激振器用于测试和校准冲击传感器以及符合 iso 16063-22 标准的全套测量仪器（测量链）。可对冲击传感器进行高精度、有效率的二次校准，冲击振幅可达 200 000 g_n.- 取决于霍普金森杆的选择。的应用领域包括认可校准实验室、研发部门、航空航天工业、传感器制造商或计量机构（nmi）。spektra 质量保证了自动校准的性能和正弦冲击的重复性。

正弦冲击作为激励类型

根据自己的测试机制实现所有自动校准（max 20 次冲击/分钟）

良好的冲击重复性

气动脉冲发生器

参考标准应变片 bn-19

冲击控制装置

气动脉冲发生器

参考标准应变片 bn-19

冲击控制装置

产地：德国

冲击振幅

高冲击杆：1 000 至 100 000 g_n

更高冲击杆：5 000 至 200 000 g_n

传感器质量 (dut)，max：15 g / 30 g（取决于霍普金森杆的选择）

dut 的位置：水平

空气压力：4 bar

脉冲宽度pwfs / pwhs，典型值：46 μs 至 38 μs / 23 μs 至 19 μs；42 μs 至 34 μs / 21 μs 至  17 μs

pwhs = 脉宽半正弦波；pwfs = 脉宽全正弦波

环境条件：23 ℃(± 2 ℃)

相对湿度：30 至 75 %

根据 gum确定：k = 2（覆盖因子）

尺寸 (h×w×l)：1.3 × 1 × 4 m (4.3 × 3.3 × 13 ft.)

小型组件/部件的冲击测试、根据 iso 16063-22 对冲击传感器和测量链进行二次校准、冲击加速度计参考标准的二次校准
