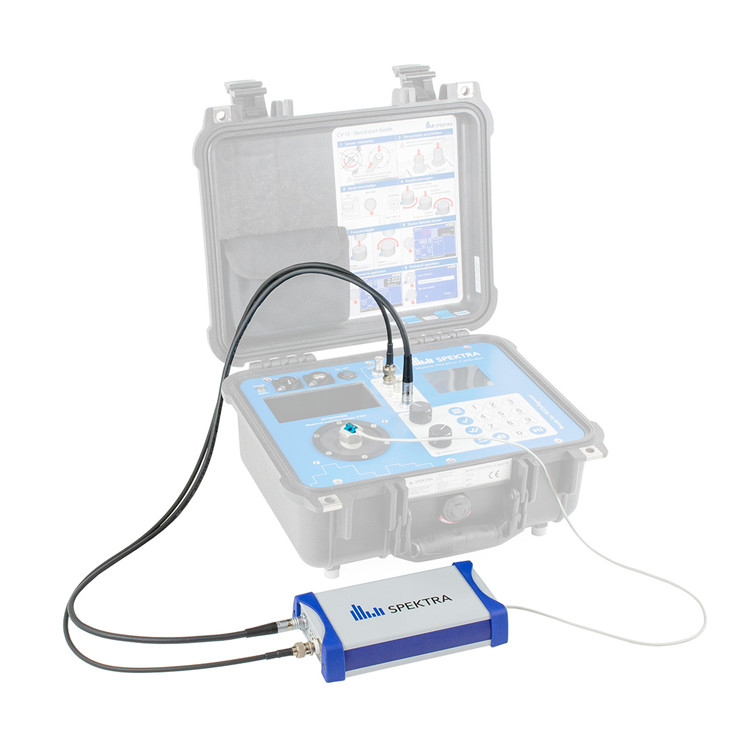

该扩展模块专为配合 spektra 的 cv-10 移动校准器使用而设计。它扩展了 cv-10 的功能范围，使用户也能校准基于传感器内部惠斯通电桥类型电路的压阻 (pr) 传感器。扩展模块为传感器提供电激励电压，并放大传感器的输出信号。扩展模块由 cv-10 通过与扩展端口的连接供电，不需要也不允许任何其他外部电压供应。该产品只能在其规定的应用范围内用于预期目的，并根据具体情况进行调整。通过设计措施和防护系统，在技术上已将人畜受伤、损坏和损害健康的风险降低。该产品仅用于商业用途。运输过程中要防止产品长时间受热、受冷、阳光直射、受潮和潮湿。请勿在靠近水、明火源或潜在爆炸性环境（如存在易燃液体、气体或灰尘）中操作本产品。

与 cv-10 连接后会自动识别，并显示为附加信号调节器

通过自动增益设置和偏移调整以及高达 ±10 v 的灵活可调电桥电压，可方便地进行操作

为传感器提供电激励电压并放大输出信号

由 cv-10 通过扩展端口提供

需要将 cv-10 固件免费升级到 1.2 或更高版本

产地：德国

对称电压范围：± 0 至 ± 10 v

非对称电压范围：0 至 10 v

电流：max. 20 ma

激励电压：在激励电压输出端或通过传感器内部的感应线进行四线测量

信号放大器增益：0 db / 20 db / 40 db 通过固件自动控制增益

信号输出：max ± 10 v

信号输入（传感器）：max ± 10 v

偏移：通过固件进行偏移测量和补偿

过载指示：> 90 % 满刻度信号（通过固件的数字信号）

低通滤波器：30 khz 边沿频率，具有 3 阶巴特沃斯特性

校正数据：校正数据存储在 cv-10 pr 模块内，可在初始化时读取

扩展端口：与 cv-10 进行数字通信，并为扩展模块供电。

扩展模块供电

信号输出：bnc 连接器

信号输入（传感器）：sub-d 连接器第 1 针和第 2 针

激励电压：sub-d 连接器第 13 针和第 14 针

激励电压感应线：sub-d 连接器第 7 针和第 8 针（如有）

操作温度：0 至 50 ℃

相对湿度：0.2 储存 1，无冷凝现象

max海拔高度：2 000 m（25 ℃ 时），800 mbar

储存温度：-25 至 55 ℃

储存相对湿度：5 至 80 %，无冷凝现象

外壳尺寸（宽x高x深）：102 x 35 x 200 mm

重量：605 g

防护等级：ip 52

状态监测、环境和排放保护、碰撞测试和汽车行业、航空业、地震学与地质科学、研究机构
