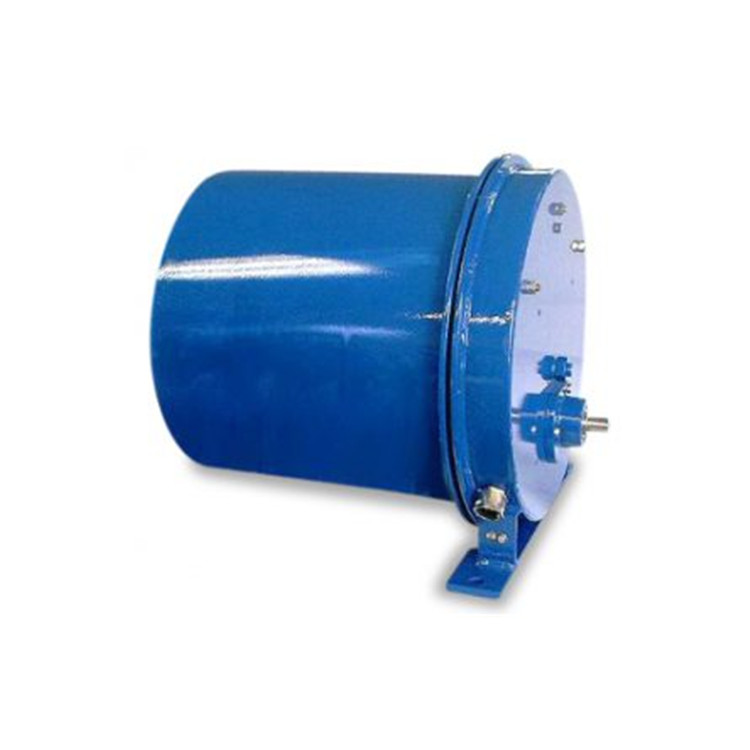

lmvs 凸轮齿轮限位开关具有高重复开关点精度和超微调能力。钢制齿轮可确保长期低磨损运行。输入轴上的大型滚珠轴承还允许对输入轴进行径向加载，例如通过齿轮轮或链条驱动。配备多达 24 个开关触点和凸轮盘的大型设备可在整个系统路径上的多达 24 个不同点上进行开关操作。凸轮盘的超大直径（300 毫米）保证了高可调节性以及高重复开关点精度（根据所使用的开关元件，凸轮盘上的重复精度优于 0.006°）。凸轮盘的边缘决定开关点；边缘上升时，相关的 nc 触点（开关元件 “15 ”无正开）正开，开关随之切换；边缘下降时，开关返回。每个开关元件的开关点均可单独设置。每个开关点可在单独的凸轮盘上粗略设置，并通过开关元件上的调节螺钉进行微调。每个凸轮盘的低量程为 300°，高量程为 60°。低范围用于限位开关点之间的操作范围，高范围用于超程。如果超程可以减小到小于 30°，则高程可以通过现场分解缩短到 5°。可提供单独的齿轮比，使系统侧的旋转圈数与一个凸轮盘的旋转圈数相适应。为了获得尽可能高的精度，如果系统的总行程在凸轮盘上映射得尽可能大，就可以更好地选择减速比。凸轮盘旋转一圈后就没有机械限制了。个性化生产还可满足定制设备的要求，坚固的钢板外壳具有 ip65 防护等级，应用范围广泛。它安装在轴承座上。

重复精度优于 0,006°

直径 300 毫米的凸轮盘

高达 16 安培

卡扣动作

不同版本的正向开启

多达 24 个开关触点

坚固的钢齿轮

滚珠轴承安装轴

ip 65 防护等级

符合 ce 标准

选择齿轮比

在选择齿轮比时，请注意凸轮盘从整个系统路径上松开的距离越远，精度就越高。限位开关的触点不能从后部接近

可用的传动比为 310:1, 155:1, 132:1, 108:1, 84:1, 62:1, 50:1, 40:1, 20:1, 10:1, 8:1, 4:1, 2:1

变速比

电位计

旋转编码器

产地：德国

符合性：en 60947、en 60529

绝缘：符合 vde 0110

涂漆：ral 5001 蓝色

开关元件数量：4 个开关元件 “10 ”和 2 个元件 “16”

电缆入口：2 x m 25 螺纹

防护等级：ip 65

安装位置：任意

环境温度：-30 至 80 ℃

外壳材料：钢板

安装位置：任意

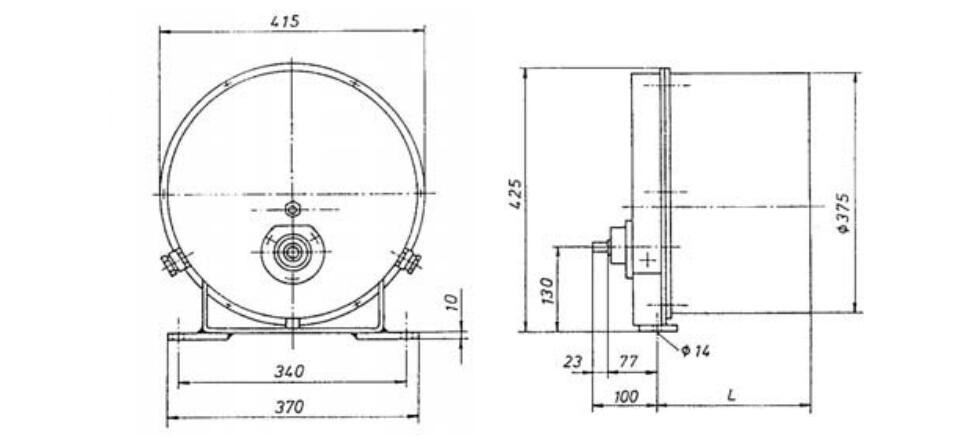

6 个凸轮盘重量/安装长度：32 kg l= 185

12 个凸轮盘重量/安装长度：40 kg l= 335

16 个凸轮盘重量/安装长度：45 kg l= 435

20 个凸轮盘重量/安装长度：55 kg l= 530、 l1= 400

24 个凸轮盘重量/安装长度：65 kg l= 625, l1= 500

传动比：108：1

原材料开采、港口设施、航道、防洪、水电、环境技术、隧道建设、运输
