产品介绍

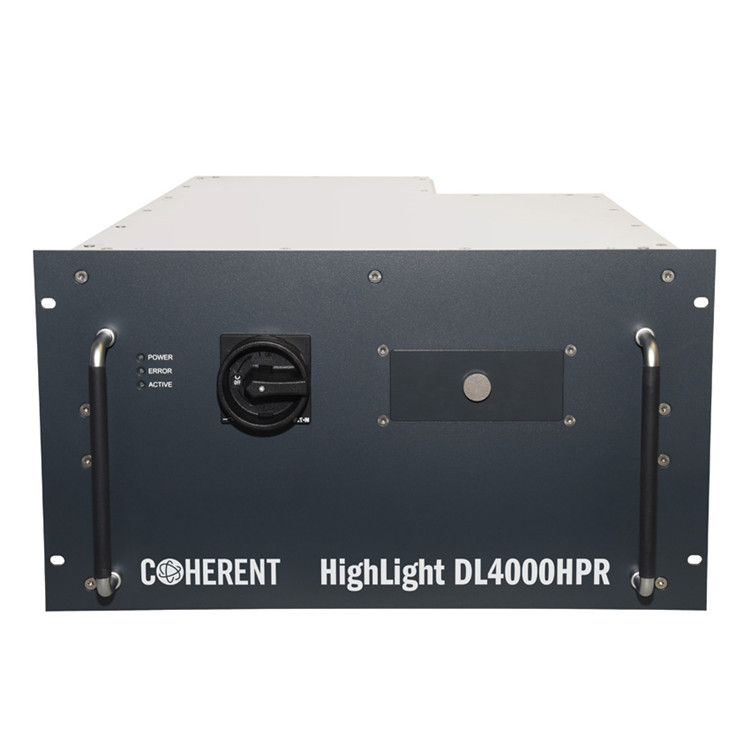

coherent highlight dl hpr 激光器是紧凑型、高功率、光纤传输工业二极管激光器系统，为金属加工应用（如熔覆、热处理和钎焊）提供了高便利性和经济性。该激光器采用标准的 19 英寸机架式外形和集成电子元件，易于集成到现有系统中，非常适合汽车制造和半导体制造中经常出现的空间受限环境。此外，highlight dl hpr 系列使用传导冷却二极管，不需要去离子水冷却。其 45 % 的壁插效率很大限度地降低了能耗和拥有成本。highlight dl hpr 系列既有交钥匙配置，也有定制的 oem 配置，同时还提供多种选件，可灵活集成到各种激光制造系统中。
性能特点
输出功率1000 至 4000 瓦
激光光束质量：60 和 100 mm*mrad
用于集成的 19" 机架
光纤耦合
均匀的光束轮廓
提供附件
选型指南
dl-hpr系列：19 "机架式
dl-hps系列：带集成冷却器的系统 安装简便
dl-hq系列：单波长
可选功能与配件
激光器：总线接口（canopen、ethercat）
技术参数
产地：美国
标称功率，cw：1000 w
功率范围：10 % 至 100
激光光束质量 (bpp)：60 至 100 mm*mrad
24 小时功率稳定性 冷却水 δt = ±1 k：± 2 %
激光开启信号脉冲频率范围：1000 hz
模拟调制脉冲频率范围：600 hz
波长：1020 nm
波长公差：±10 nm
工作电压：3 x ac 230 / 400 v ±10 %； 50/60 hz；pe 或 3x ac 277/480 v ±10 %；50/60 hz；pe
连接负载：<2.4 kva
max 400 v 时的电流消耗：3.5 a
熔断器典型值：16 a
冷却水规格：符合 din iso 3696 质量等级 3
制冷量：2.8 kw
冷却水压力：< 5000 hpa
冷却水温度：22 ℃
冷却水温度公差范围：激光：±1 k；光纤：±2.5 k
冷却水额定流量：激光：5 l/min；光纤：2 l/min；激光：8 l/min；光纤：2 l/min
压降 激光：< 4500 hpa；光纤：< 2500 hpa
水连接 激光：2 x ø 16 mm 软管；光纤：2 x ø 12 mm 软管
接口：qbh、qd
直径：600 或 800；1000 μm
数值孔径：0.22 或 0.15；0.22 na
长度：< 35 m
激光器不含连接器尺寸（长x宽x高）：~652 x ~483 x ~267 mm
激光器重量；不含冷却水：< 70 kg
环境温度： 10 至 40 ℃
湿度、露点温度：≤ 19 ℃
存储温度：5 至 50 ℃
模拟电源控制：0 至 10 v dc
数字电源控制：24 v dc
通过 pc 控制的接口：以太网

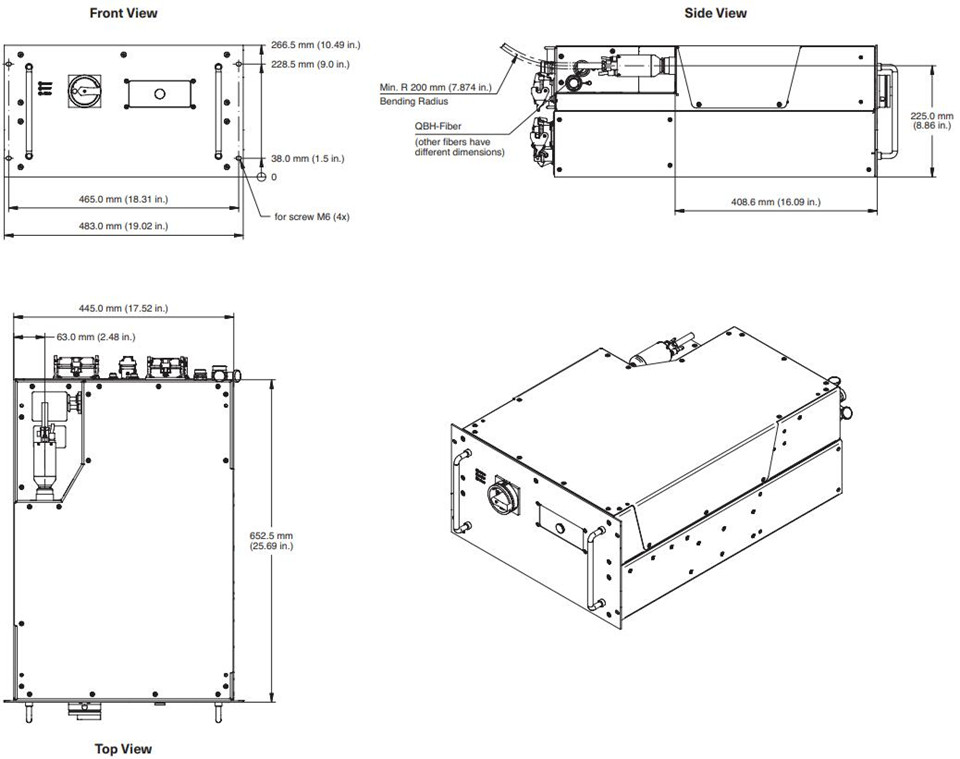

产品尺寸
产品应用
热处理、覆层、钎焊
