产品介绍

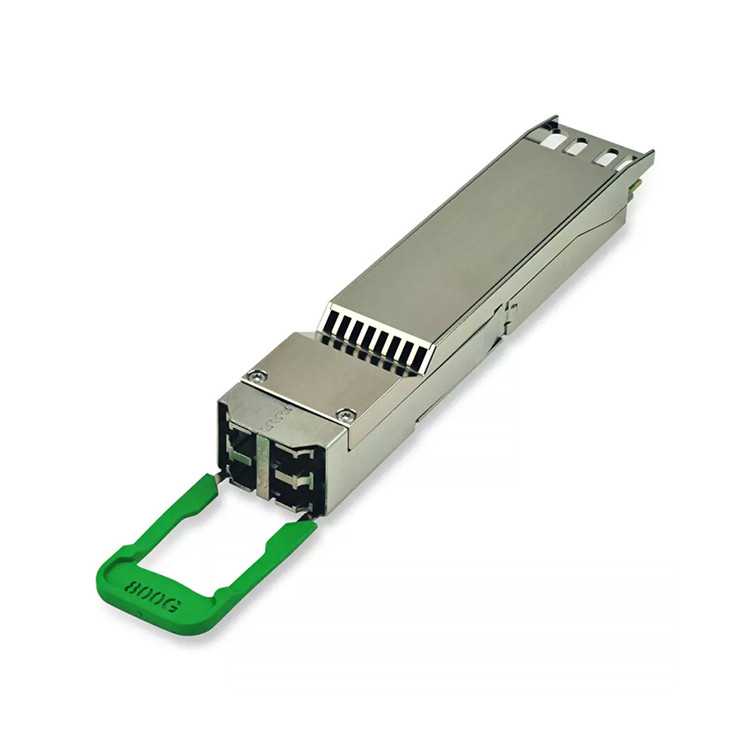

finisar ftce4717e1pxb 2x400g-fr4 osfp 收发器模块设计用于单模光纤长达 2 千米的千兆以太网链路。它们符合 osfp msa 以及 ieee p802.3cu 和 p802.3ck 的部分规定。根据 osfp msa 的规定，可通过 i2c 接口提供数字诊断功能。如应用说明 an-2038 所述，光收发器符合 rohs 规范。
性能特点
热插拔 osfp 类型 2
支持 2x425gb/s 总比特率。(支持 2x400 fr4 并与 2x200 fr4 兼容）
带对带 smf lc 双工 upc
封闭式顶部散热片（可选 rhs 和鳍状散热片）
外壳温度范围 15 至 70 ℃
单路 3.3 v 电源，17 w
符合 ieee 802.3cu 标准
8x100g pam4 基于 eml 的 cwdm 发射器
8x100g pam4 重新定时的 106.25gb/s pam4 电气接口，符合 ieee 802.3ck
选型指南
ftce4717e1pcb（通用型封闭式顶部散热器）
ftce4717e1pcb-2n（通用型，msa 滑动散热器
ftce4717e1pcb-2f（通用型，msa 片式散热器）
ftce4717e1pcb-yy（客户专用）
e：以太网协议
p：拉片式释放
x： c = 商用或 l = 有限温度范围
b：双腹对腹 smf lc 双工连接器
yy：客户专用
技术参数
产地：美国
电源电压 vcc：3.135 至 3.465 v
电源电流 icc：tba a
模块总功率 p：17 w
发射器
每车道信号率：53.125 ± 100 ppm gbd
差分 pk-pk 输入电压容差：900 mv
差分至共模输入回波损耗：根据公式 (120g-2) ieee802.3ck db
有效回波损耗 erl：8.5 db
差分终端失配：10 %
模块压力输入测试：符合 120g.3.4.1、ieee802.3ck 2 标准
单端电压容差范围：-0.4 至 3.3 v
直流共模电压：-350 至 2850 mv
接收器
每通道信号传输速率：53.125 gbd
交流共模输出电压（有效值）：17.5 mv
差分输出电压：900 mv
眼高，差分：15 mv
垂直眼闭合：12 db
共模至差分回波损耗：式 (120g-1) db
有效回波损耗 erl：8.5 db
差分终端失配：10 %
转换时间（min值，20 至 80 %）：8.5 ps
直流共模电压：-350 至 2850 mv

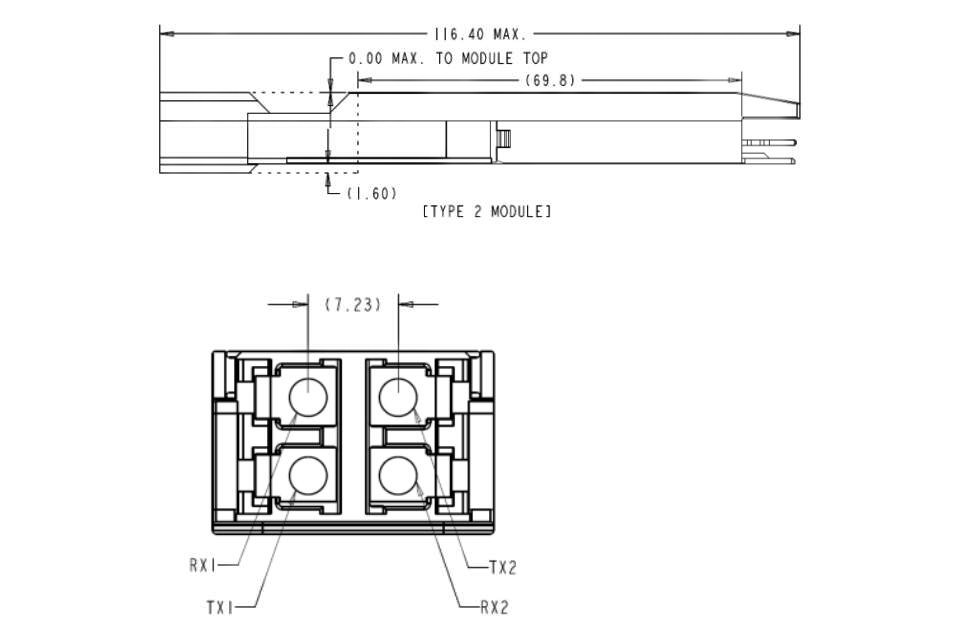

产品尺寸
产品应用
用于单模光纤长达 2 千米的千兆以太网链路
