产品介绍
杆端轴承和调心滑动轴承是根据 din iso 12240（原 din 648）标准化的即装型机器元件。它们用于需要在轴和轴承座之间进行运动以及非直线运动的轴承布置。fluro 产品系列包括符合 din 12240 标准的 e 和 k 尺寸系列的杆端和关节轴承（关节轴承 din iso 12240-1，杆端 din iso 12240-4）。在无法使用标准尺寸的杆端和调心滑动轴承时，我们会根据客户要求或我们为特殊应用开发的设计制造特殊部件。根据要求，我们还提供所有英制尺寸、可再润滑和免维护的杆端和调心滑动轴承。
性能特点

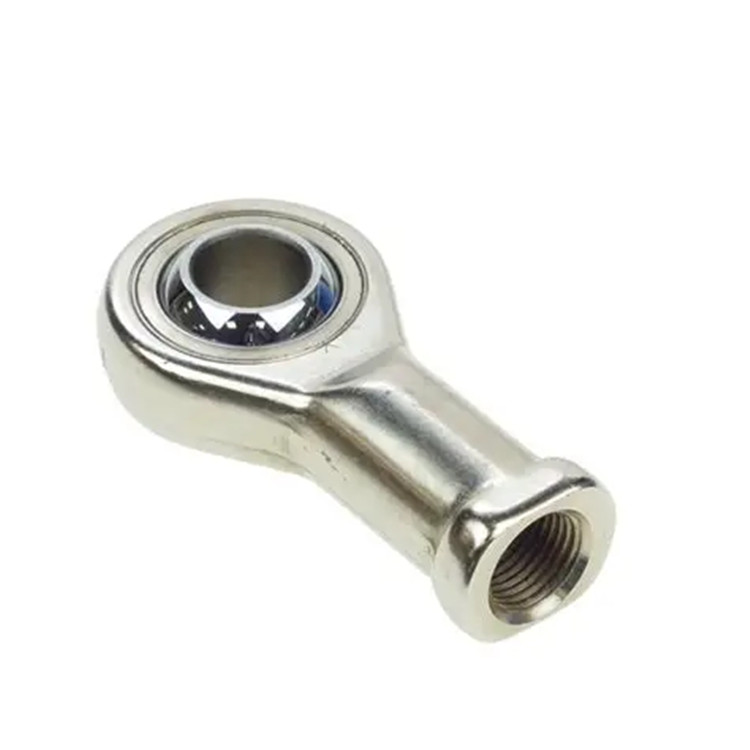

带内螺纹的杆端由回火钢制成，镀镍
带 ptfe 插入件（免维护）
预载轴承
用于在腐蚀性环境中承受max动态拉伸/压缩载荷
技术参数
|
产地 |
德国 |
|
gr 尺寸 |
12 mm |
|
d h7 |
12 mm |
|
alpha 旋转角度 |
-13 至 13° |
|
rot 旋转角度 |
0 至 360° |
|
b |
16 mm |
|
m |
12.0 mm |
|
a |
32 mm |
|
f |
50 mm |
|
l |
66 mm |
|
k |
22 mm |
|
j |
17.5 mm |
|
o |
15.4 mm |
|
sw |
19 mm |
|
g 螺纹 |
m 12x1.75 |
|
gl |
22 mm |
|
st 静态径向载荷 co |
42.0 kn |
|
dt 动态径向载荷 co |
38.4 kn |
|
kippwinkel 旋转角度 |
13 ° |
|
gew 单位重量 |
115 克 |
|
md 旋转方向上的限值 |
360 ° |
|
mat1 外壳材料 |
热处理钢 42crmo4 |
|
mat2 内圈材料 |
不锈钢 1.4571 |
|
mat3 内圈材料 |
轴承钢 100cr6 |
|
lr 间隙 |
预装，零公差 |

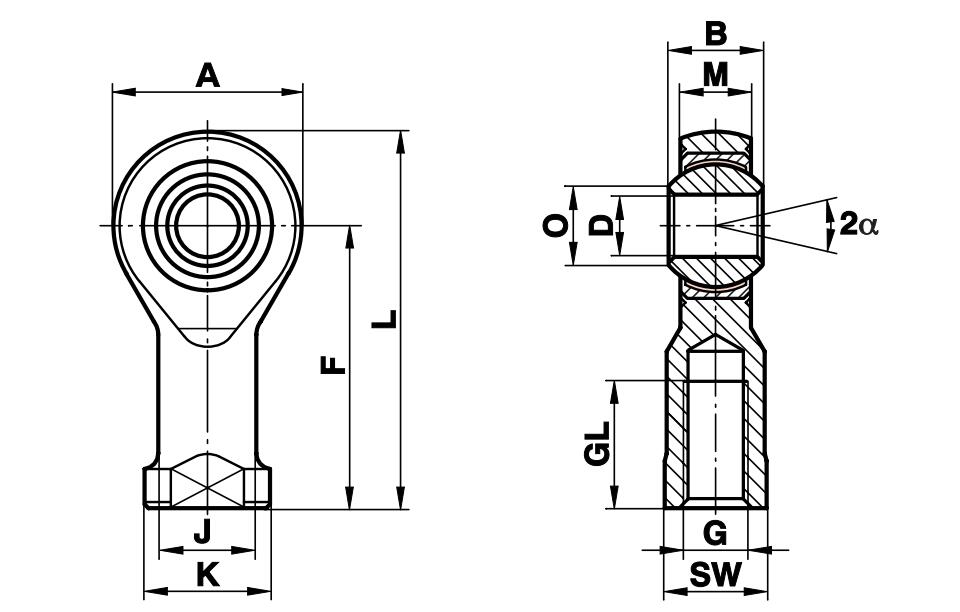

产品尺寸
产品应用
机械和设备工程、印刷和包装工业、机器人技术、造纸、木材和食品加工、输送和灌装系统、自动焊接系统、车辆制造、航空领域、丝状机械、风力仪器
