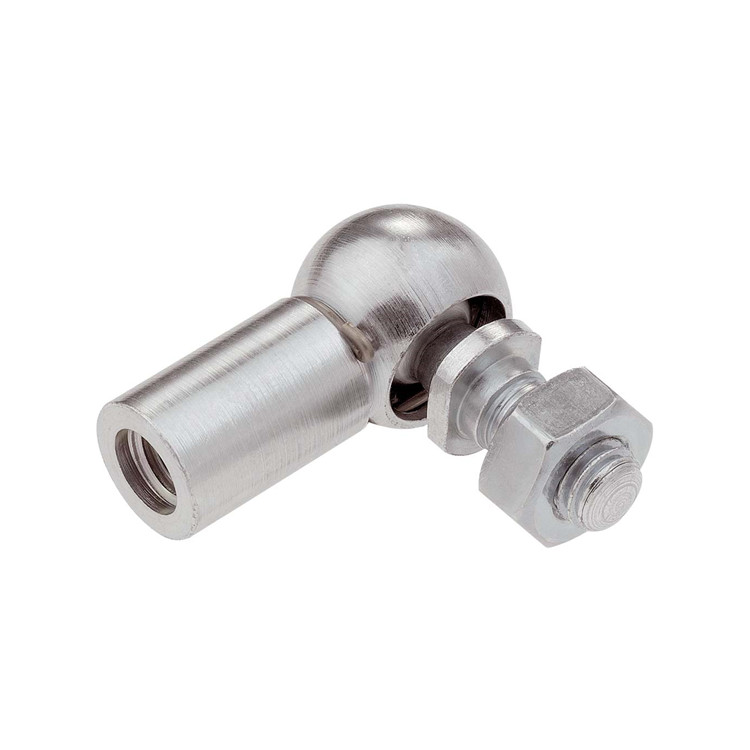

产品介绍
角接接头是焊接工艺中常见的四种基本接头形式之一，其定义为两焊件端部构成30°至135°夹角的连接形式。该接头类型在工业制造领域应用广泛，其结构特征决定其适用于非平面连接的场景。角接接头的焊缝形式可选用对接焊缝或角焊缝。实际应用中，坡口形式具体取决于焊接位置和工艺要求
性能特点
符合 din 71802 标准的角连接
din 71803 标准的球头螺栓
din 71805 标准的球窝
c 型，带螺纹螺栓和六角螺母
带螺纹螺柱、六角螺母和锁紧夹
选型指南
订购信息：
例如，带外部夹子的角接，cs型，滚珠直径d1 = 10 mm： din 71802 - c s 10 转角铰接件
左旋螺纹： 仅在球头轴颈处提供左旋螺纹： 角度夹紧 din 71802 - c s 10 lh
宽松版型：可增加内部间隙： 角度 joint din 71802 - c s l 10
技术参数
|
产地 |
德国 |
|
d1 尺寸 |
10 mm |
|
alpha1 旋转角度 |
-18 至 15 ° |
|
a ±0.3 |
25 mm |
|
d2 螺纹 |
m6 |
|
d3 ±0.5 |
10 mm |
|
d4 ±0.5 |
14.8 mm |
|
e |
11.5 |
|
l2 ±0.3 |
12.5 mm |
|
l3 ±0.3 |
11.0 mm |
|
sw h14 |
8.0 mm |
|
gew 单位重量 |
25.2 g |
|
mat1 滚珠轴承 |
钢，min强度 rm=500 n/mm2 |
|
mat2 球头螺栓 |
钢，min强度 rm=600 n/mm2 |

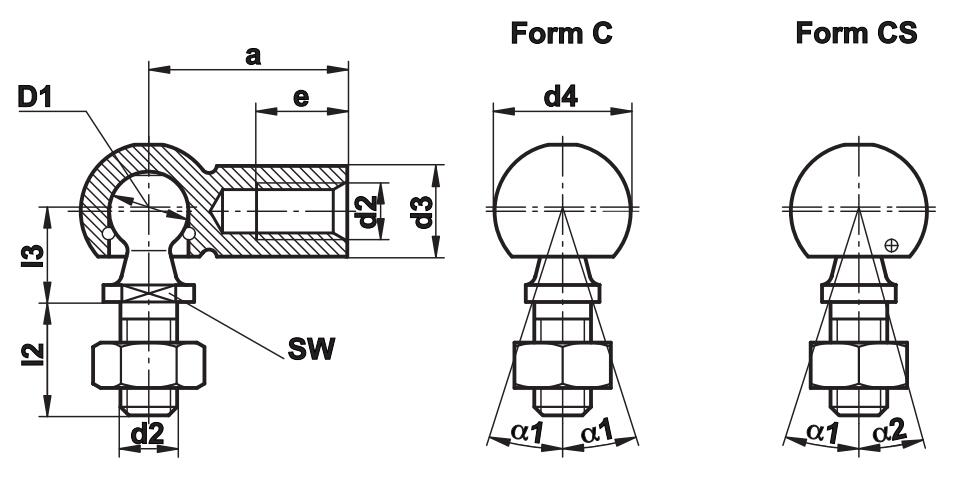

产品尺寸
产品应用
机械和设备工程、印刷和包装工业、机器人技术、造纸、木材和食品加工、输送和灌装系统、自动焊接系统、车辆制造、航空领域、丝状机械、风力仪器
