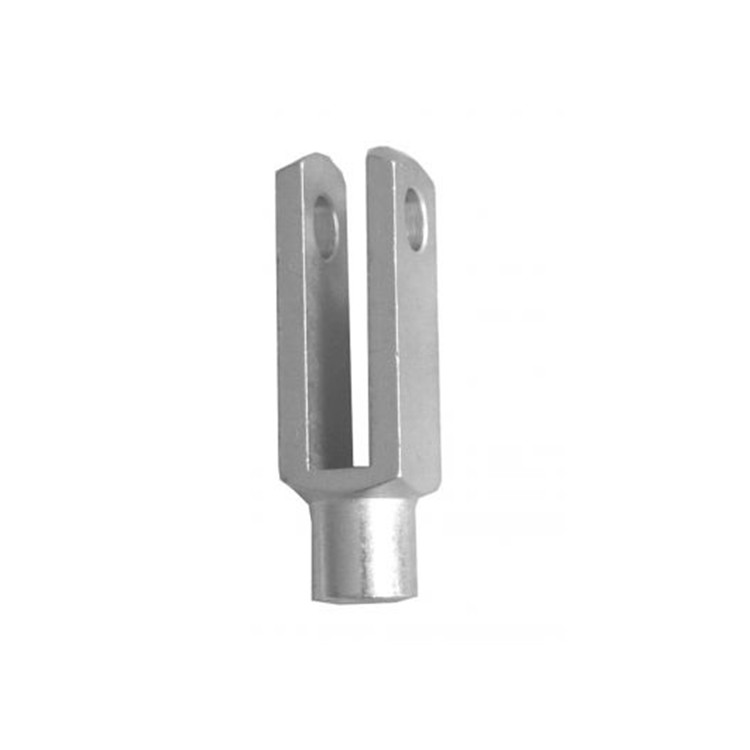

产品介绍
插销接头标准型号材质钢，抗拉强度 550 至 700 n/mm2。表面经过镀锌和镀铬处理，可选1.4305 不锈钢材质，es 螺栓不含不锈钢。
性能特点
符合 din 71752 标准的插销
符合 din 71751 标准的插销
带 es 销或分叉销
用于传输直线运动
选型指南
订货代号：
叉头：孔径 d1 = 12 毫米，槽长 g = 24 毫米的 g 型：din 71752 - g12x24 夹头
楔形接头：例如 带开口销的楔形接头，孔径 d1 = 12 毫米，槽长 g = 24 毫米：din 71751 - a12x24 型楔形接头
左旋螺纹：din 71752 - g12x24lh 或 din 71751 - a12x24lh
可选功能与配件
表面处理：光亮、涂油或磷化和涂油
1.4305 不锈钢材质
技术参数
|
产地 |
德国 |
|
d 尺寸 |
8 x 16 mm |
|
g |
16 mm |
|
a |
16 mm |
|
b b13 |
8 mm |
|
d1 h9/h11 |
8 mm |
|
d2 螺纹 |
m8 |
|
d3 |
14 mm |
|
l1 |
42 mm |
|
l2 |
32 mm |
|
l3 |
12.0 mm |
|
l4 |
18.7 mm |
|
gew 适用于 din 71752 标准的叉头单元重量 |
37 g |
|
mat1 材质 |
9smnpb28k 易切削钢 |

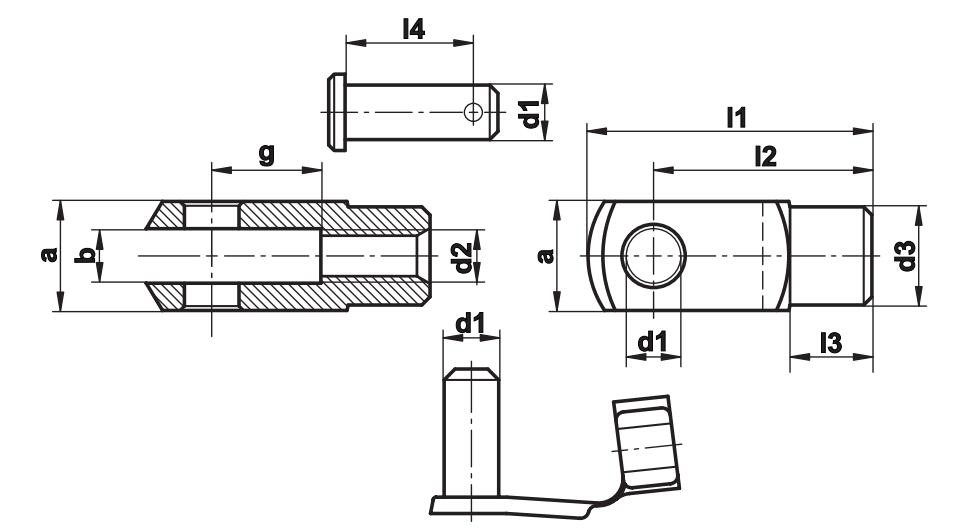

产品尺寸
产品应用
机械和设备工程、印刷和包装工业、机器人技术、造纸、木材和食品加工、输送和灌装系统、自动焊接系统、车辆制造、航空领域、丝状机械、风力仪器
