产品介绍

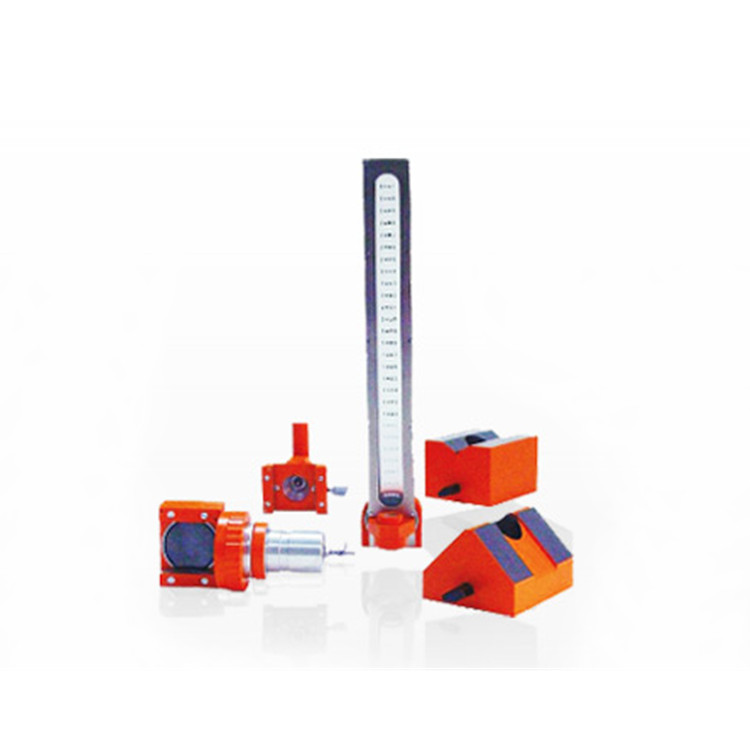

工业水准测量设备是专为解决工业测量任务而设计的，主要用于确定微小的高度差、高度校准和大型机械制造中的检查。根据所使用的平板设备，玻璃光栅尺的刻度精度为 5 mm或 10 mm。刻度可以发光。提供的各种支撑脚可以在各种测量条件下灵活使用，例如将玻璃栅尺放在表面、v 形槽和轴上。
性能特点
用于确定较小的高度差（≤ 0.26 米）
在大型机械和工业建设中进行高度校正和控制
5 mm或 10 mm刻度
适应多样化的测量条件
选型指南
产品编号：100601:002.22 - 5 mm
产品编号：100601:001.22 - 10 mm

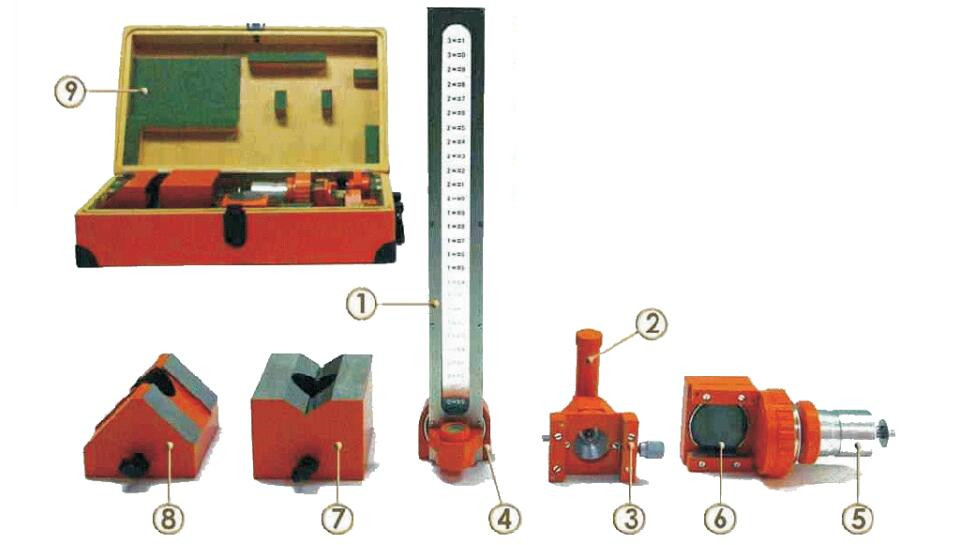

产品结构与细节
(1) 玻璃秤
(2) 照明装置
(3) 照明装置夹具
(4) 磁性底座
(5) 安装轴
(6) 中间件
(7) 平板底座
(8) 棱镜底座
(9) 容器
可选功能与配件
测微计读数照明 (100326:009.24)
与水准仪配合使用，例如 fg-005 或 fg-020 与平面测微计配合使用
技术参数
|
产地 |
德国 |
|
玻璃刻度分度长度 |
260 mm |
|
精度 |
0.02 mm |
|
球零点距离 |
50 ± 0.2 mm |
|
圆形水平仪 |
8' |
|
安装轴夹紧直径 |
34 mm |
|
玻璃刻度尺尺寸 |
330 x 40 x 40 mm |
|
照明装置 |
60 x 100 x 80 mm |
|
容器 |
380 x 240 x 100 mm |
|
玻璃秤重量 |
0.6 kg |
|
照明装置重量 |
0.3 kg |
|
容器重量 |
1.9 kg |
|
设备总重重量 |
6.7 kg |
|
磁性底座尺寸及重量 |
(70 x 50 x 50 mm；300 g)，用于在水平平面上进行测量 |
|
棱镜底座尺寸及重量 |
（120 x 80 x 80 mm；1.3 kg）用于测量 v 形导轨 |
|
平面底座尺寸及重量 |
（120 x 80 x 60 mm；1.8 kg）用于测量轴杆 |
产品应用
水平平面的测量、倾斜面的测量、v 形槽的测量、竖井的测量、照明
