产品介绍

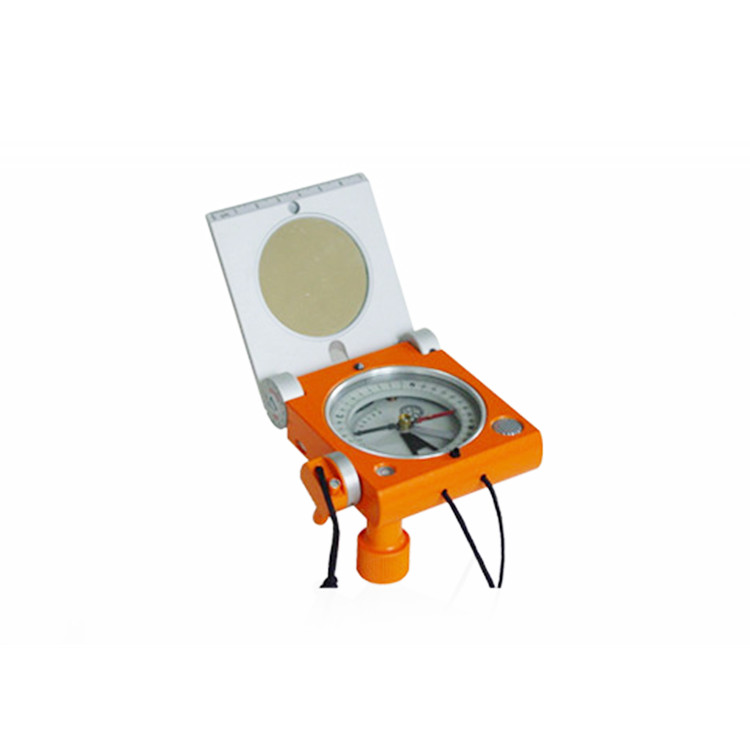

该地质罗盘采用单圈或双圈罗盘形式，方便携带，测量板可下垂。它适用于一般野外地质工作以及特殊结构地质、矿床构造和工程地质岩石机械工作。它有一个摆锤式测距仪，偏角可通过齿轮传动装置进行调节。其指针配有一个可移动的铜砝码，用于关闭倾角。刻度圆可以调节，以便设置偏角值。罗盘外壳包含一个克林计，用于高精度的倾角测量。侧面附有一个圆形水平仪和一个管状水平仪，即使在难以触及的测量点也能对仪器进行水平调整。除了测量倾角外，倾角板还可以保护盖板玻璃。液滴测量板内侧有一面镜子，可以观察磁针和刻度圆。准直瞄准镜可用于地形测量中的倾角和方向测量，也可用于瞄准任何角度的地形点。可拆卸的锥套可以将罗盘安装在三脚架上。
性能特点
东西反向
一次测量即可测量入射角和入射方向 (clar)
可锁定的磁针
可锁定的倾斜仪可实现更准确的倾角测量
用于水准测量的圆形水平仪
用于测量难以触及位置的侧管式水平仪
可根据当地适用值轻松调整倾角和倾角
选型指南
产品编号：108506:305.26 - 镜面罗盘，360°，印有落角刻度圆
产品编号：108506:305.27 - 镜面罗盘，360°，刻有倾角刻度的圆圈
产品编号：108506:405.26 - 镜面罗盘，400°，印有落角刻度圆
产品结构与细节
蓝宝石轴承
水滴中板内侧的镜子可在不同瞄准位置观察和读取磁针和刻度圆
用于野外瞄准的后瞄准镜和前瞄准镜
准直瞄准器可在任何倾角下瞄准地形点，直接连接倾角和方向测量用于地形瞄准，瞄准精度高，瞄准不受眼睛调节的影响
地面磁针，直立位置
可锁定磁性系统
刻度圆调节简单
通过可锁定的刻度尺，可以更准确地测量倾角
用于找平的圆形水平仪
侧面管状水平仪，用于测量难以触及的地方
落差测量板，用于保护盖板玻璃和测量落差角
保护皮套
技术参数
|
产地 |
德国 |
|
罗盘逆时针刻度圆 |
每 10° (10 gon) |
|
直径 |
45 mm |
|
刻度值 |
2° (2 gon) |
|
估计值 |
0.5° (0.5 gon) |
|
液滴板上的节圆直径 |
22 mm |
|
刻度值 |
5° (5 gon) |
|
估计值 |
1° (1 gon) |
|
clinometer 测量范围 |
± 90°（± 100 gon） |
|
刻度值 |
2° (2 gon) |
|
估计值 |
0.5° (0.5 gon) |
|
接触边缘刻度长度 |
70 mm |
|
刻度值 |
1 mm |
|
磁针旋转时间 |
< 50 秒 |
|
方向指示精度 |
± 0.5° (± 0.5 gon) |
|
倾角设置 |
任意 |
|
落板倾斜范围 |
225° (250 gon) |
|
圆形水平仪指示 |
约 40 英尺 |
|
圆形气泡指示 |
约 60 英尺 |
|
仪器尺寸 |
93 x 76 x 22 mm |
|
重量 |
0.28 kg |
|
包装袋尺寸 |
104 x 91 x 45 mm |
产品应用
一般野外地质工作以及特殊结构地质、矿床构造、工程地质岩石机械工作
