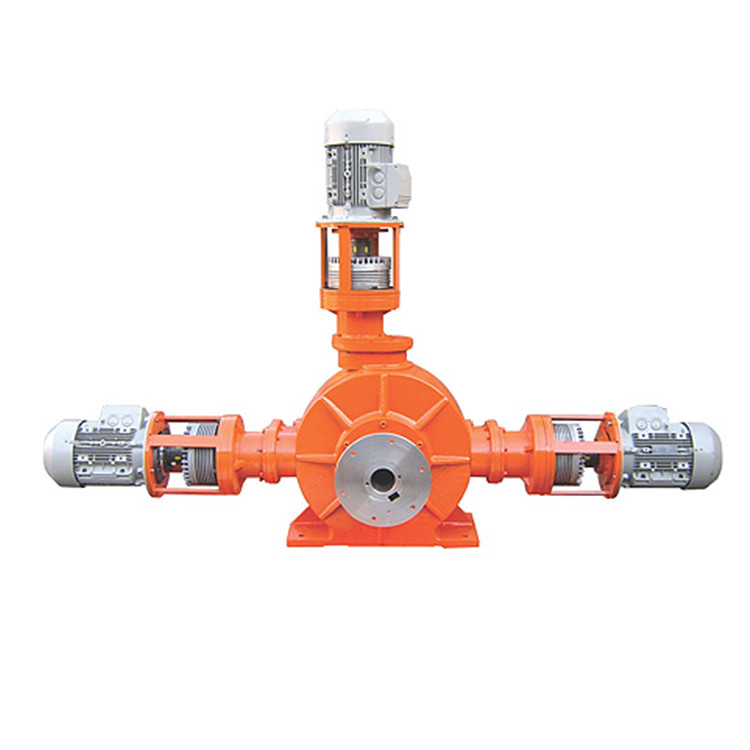

产品介绍
软管、软线和电缆卷筒是工业制造操作和其他行业应用的重要组件。在工厂、发电厂、钢铁厂和港口等恶劣环境中使用的设备对耐用性和可靠性要求较高。koreel 设计和制造的坚固耐用、高性能的标准和定制电缆卷筒设备适用于各种行业，从一般制造/装配厂、钢铁厂、火力发电厂（用于煤炭运输的堆垛机/取料器的电缆卷筒等）到港口（用于集装箱装卸的起重机的电缆卷筒）。采用变频器控制方式的高速电缆卷筒，该卷筒能以 240 米/米的速度移动起重机。起重机移动速度的技术开发阶段分为感应电机型（25 m/m）、扭矩型（45 m /m）、磁耦合器型（100 m/m）和此次开发的变频器型（240 m/m）。
性能特点
适用于法兰式电机
永磁块和磁盘的磁力产生扭矩
通过非接触式耦合系统的扭矩传输结构
通过控制气隙实现扭矩可变结构
磁体外壳中的特殊铝制风扇控制器可散发热量
结构紧凑，易于维护和修理
自控驱动系统，防止电缆过度拉伸

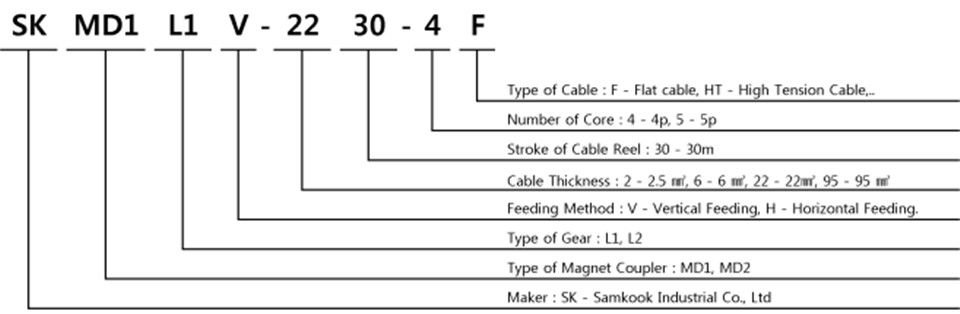

选型指南
电缆类型：f - 扁平电缆，ht - 高张力电缆...
芯数：4 - 4p, 5 - 5p
电缆卷筒行程：30 - 30m
电缆厚度：2 - 2.5 mm2, 6 - 6 mm2, 22 - 22 mm2, 95 - 95 mm2
进料方式：v - 垂直进料，h - 水平
进料齿轮类型：l1, l2
磁耦合器类型：md1,md2
产品结构与细节
磁耦合器的组成
法兰电机
后止轴承
颚式联轴器
磁盘
磁块
行星齿轮
副齿轮箱
锥齿轮主齿轮箱
技术参数
|
产地 |
韩国 |
|
进料方式 |
水平 |
|
进料齿轮类型 |
m3 |
|
磁耦合器类型 |
md1 |
|
max扭矩 |
210 kg·m |
|
电缆类型 |
高张力电缆 |
|
芯数 |
4 p |
|
电缆规格 |
60 sq x 4c 至 200 sq x 4c |
|
电缆卷筒行程 |
30 m |
|
电缆厚度 |
190 mm2 |
|
电缆长度 |
50 至 150 m |

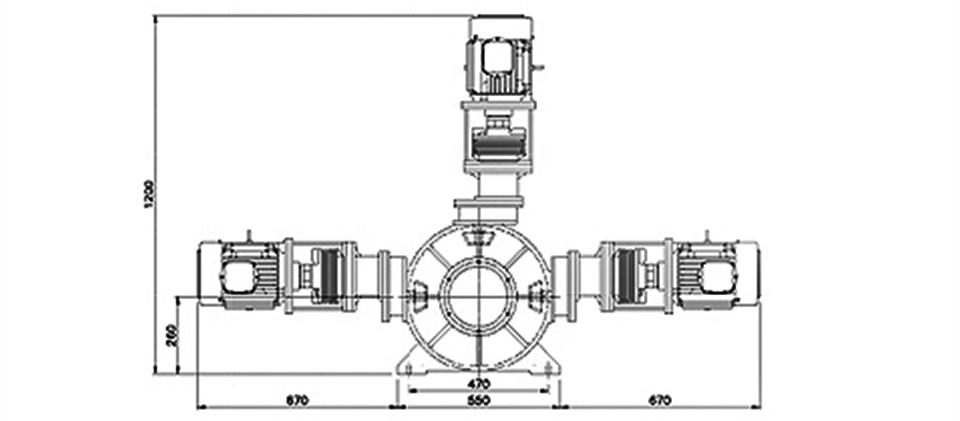

产品尺寸
产品应用
工厂、发电厂、钢铁厂、港口等
