产品介绍
在操作和应用方面，x型密封圈与o型圈相似，但因其x型结构而具有更高的稳定性。它们是双作用四唇密封件，具有近乎正方形的横截面轮廓。当x型密封圈被组装并压入轴向或径向安装空间时，即可实现密封效果。在运行过程中，介质压力会增强其密封功能。
性能特点
优化密封效果（方形截面压力分布均匀）
接触力较低导致摩擦力小
密封唇之间可形成润滑剂储存区
近似方形截面确保动态应用中稳定性高
所需径向预紧力较低
不受分离率干扰
安装后因横截面变形及安装空间内轴向或径向压缩产生的密封效果
在运行状态下，介质压力强化密封功能
产品结构与细节

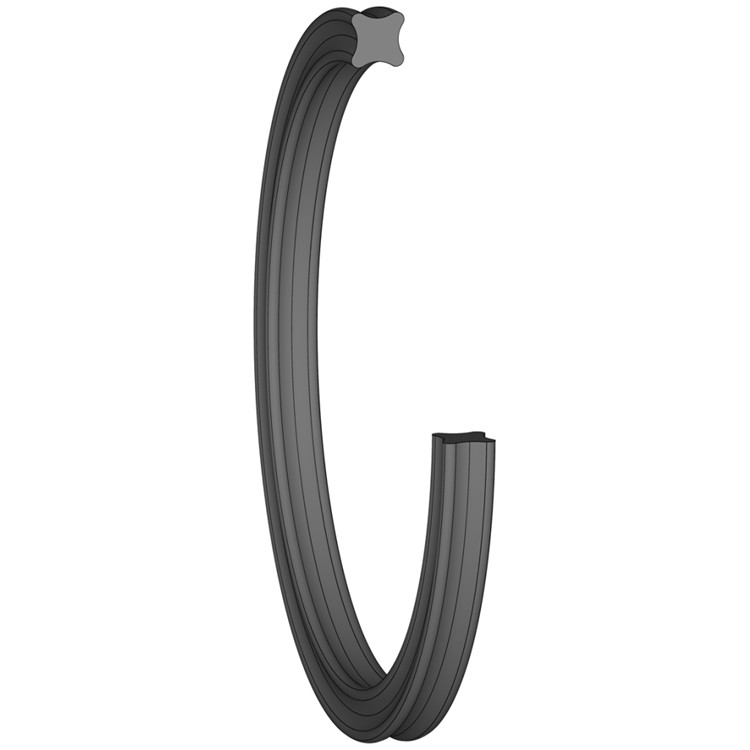

无尽的环形结构，截面呈x形
技术参数
|
产地 |
德国 |
|
fst产品编号 |
49184732 |
|
净重 |
1.74 g |
|
包装规格 |
1 件 |
|
reach |
材料不受reach法规影响 |
|
符合标准 |
rohs |
|
材料 |
70 fkm fp701806 |
|
交联类型 |
双酚a固化体系 |
|
颜色 |
黑色 |
|
密度 astm 1817 |
1.99 ± 0.03 g/cm³；典型值 1.99 g/cm³ |
|
硬度astm d2240, 肖氏a |
70 ± 5 肖氏；典型值70 肖氏 |
|
抗拉强度astm d412 |
13.5 mpa |
|
断裂伸长率astm d412 |
236 % |
|
低温耐受性astm d 2137, 3分钟, 通过 |
-25 ℃ |
|
压缩变形 astm d395, b, 22 h, 200 ℃ |
24.7 % |
|
低温性能 astm d1329, tr10 |
-17.3 ℃ |
|
内径 (d1) |
24.99 mm；0.984 英寸 |
|
横截面 (d2) |
3.53 mm；0.139 英寸 |

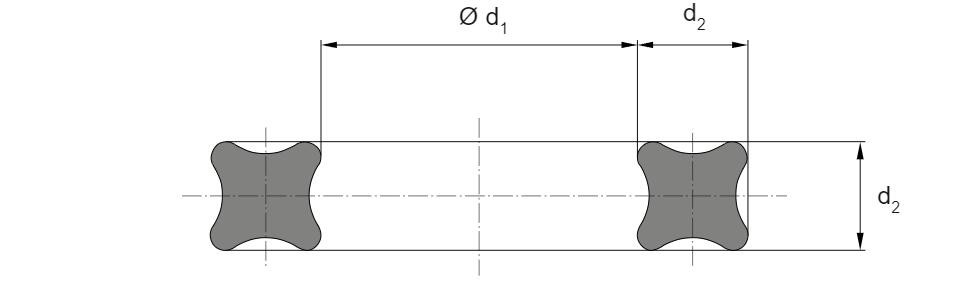

产品尺寸
产品应用
往复、旋转及复合螺纹运动的动态密封、静止机械与系统部件的静态密封，适用于液体及气体介质（法兰与盖板密封、管件、液压缸缸盖与缸体）、操作与应用特性与o型圈相当、可承受高达1000 bar的压力，必要时需配合背衬环使用
