产品介绍
qe系列是一款高性能、精度高的热电焦耳计产品线。每款模块化单元均以耐用性、紧凑性及操作便捷性为设计核心。该系列具备超宽动态范围，可实现从紫外到远红外波段的能量测量。qe系列采用低矮型模块化探头设计，便于在紧凑光学系统中安装。方形孔径设计使其更适配矩形光束（如脉冲气体激光器），探头角部螺纹接口支持斜向安装，可适应更长的矩形光束。搭配qed可选衰减器使用时，可增强对高能激光器的兼容性。qe系列焦耳计无需外部电源，可配合1 mω输入阻抗示波器2（或高速记录仪）使用。每台设备的校准电压/焦耳灵敏度均记载于校准证书中，其光谱校正数据另载于“个人波长校正”证书。
性能特点
模块化设计概念
2种不同冷却模块可选
低噪声水平
高重复频率选项
测试靶标标配
智能接口
集成全部校准数据
选型指南
qe25hr-mb：1000 hz
qe25hr-mt：10000 hz
产品结构与细节

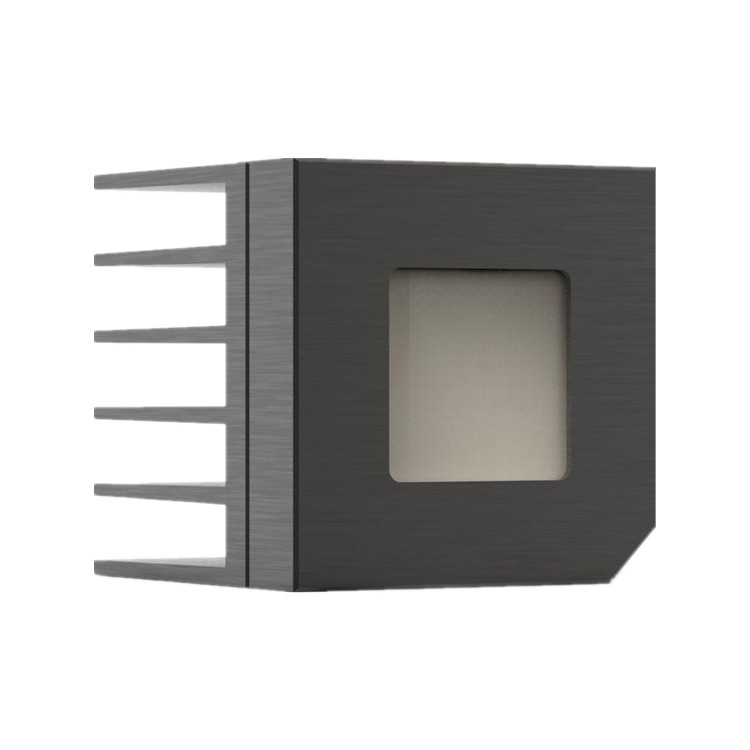

qe系列能量探测器
防护罩
校准证书
“个人波长校正”证书
可选功能与配件
可选配qed衰减器
qe25系列衰减器 qed-25 零件号：201199
可选配校准功能，支持532 至 1064 nm全波段或单一波长
适用于较小型号的支架 stand-d-233 零件号：200428
技术参数
|
产地 |
加拿大 |
|
零件号 |
205105 |
|
光谱范围 |
0.193 至 20 μm |
|
典型上升时间 |
7 µs |
|
重复性 |
< 0.5 % |
|
max重复频率 |
10000 hz |
|
max可测能量 |
3 j |
|
噪声等效能量 |
3 μj |
|
max脉冲宽度 |
4 μs |
|
能量校准不确定度 |
± 3 % |
|
max平均功率密度 |
10 w/cm² |
|
max能量密度 |
0.5 j/cm² |
|
max功率 |
10 w |
|
冷却方式 |
对流（散热器） |
|
孔径宽度 |
25 mm |
|
孔径高度 |
25 mm |
|
吸收器 |
mt |
|
尺寸（h×w×d） |
50 x 50 x 53 mm |
|
重量 |
0.193 kg |

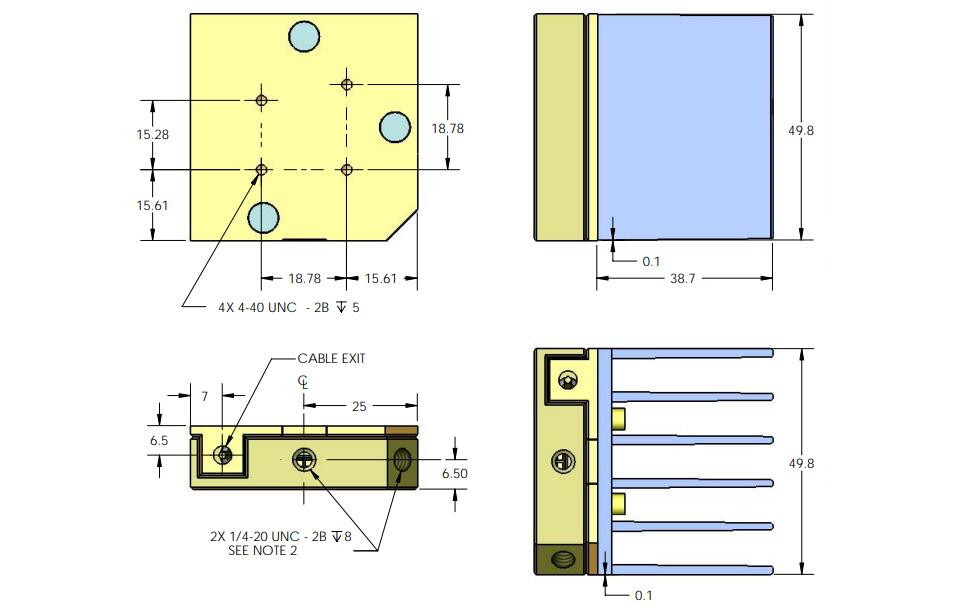

产品尺寸
产品应用
研究、电子、汽车、航空航天、遥感、电信
