产品介绍

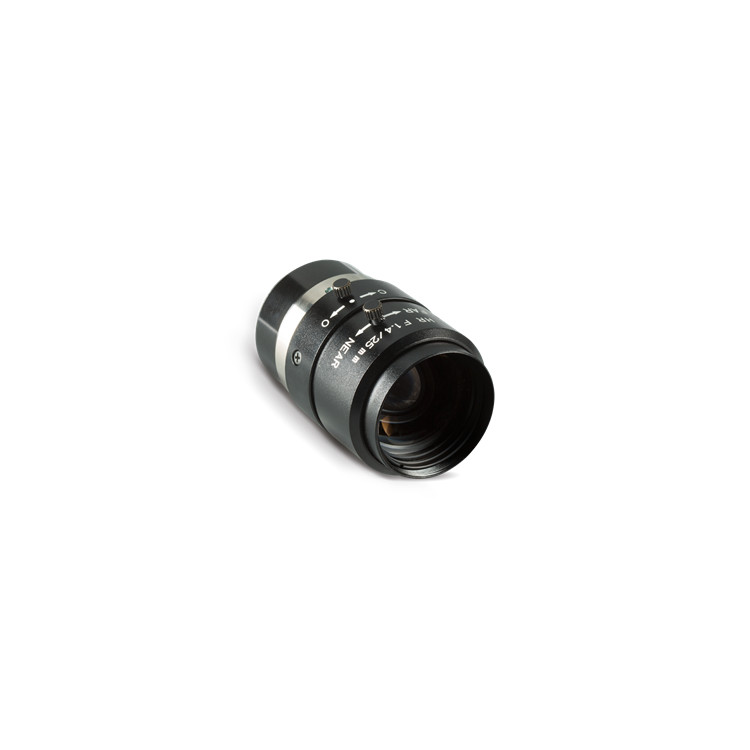

相机镜头的工作原理是将光束的反射或透射像间接成像于传感器上，该光束此前已穿过玻璃等散射材料。对于beamage光束轮廓仪相机而言，其cmos传感器尺寸为11.3×6.0 mm，因此使用相机镜头来成像大于该尺寸的光束。针对需要测量大于beamage传感器尺寸光束的用户，我们提供了一个简便的加拿大28的解决方案：使用名为“相机镜头”的光束缩小光学元件。cl系列摄像镜头通过间接成像原理工作：光束经漫射元件反射或透射后，镜头捕捉其反射/透射信号。处理更大光束时，只需增加漫射器与beamage传感器间的距离即可。cl系列采用c型螺纹接口，可直接安装于beamage摄像头。
性能特点
光束尺寸管理
成像超大光束
分钟内即可投入使用
选型指南
相机镜头提供两种不同的焦距：25毫米和50毫米。
技术参数
|
产地 |
加拿大 |
|
零件号 |
202343 |
|
焦距 |
25 mm |
|
max光束尺寸 |
2000 × 2000 mm（非限制因素） |
|
水平视场角 |
14° |
|
1米处视场角 |
245 mm |
|
min工作距离 |
0.5 m |
|
max光斑尺寸 |
受视场限制 |
|
安装螺纹 |
c型接口 |
|
倒像 |
是 |
|
像素倍增系数(pmf) |
取决于配置，软件提供自动校准程序 |
|
损伤阈值 |
因间接测量高 |
|
重量 |
0.225 kg |
|
倒置成像 |
是 |
|
光束畸变 |
由装置设置、透镜像差及扩散玻璃产生的散斑引起 |
|
需扩散材料 |
是 |
|
需放大倍率校准 |
是 |
|
波长转换可能性 |
是 |
|
需光学滤光片 |
少或无需 |
|
可拆卸性 |
是 |
产品应用
研究、电子、汽车、航空航天、遥感、电信
