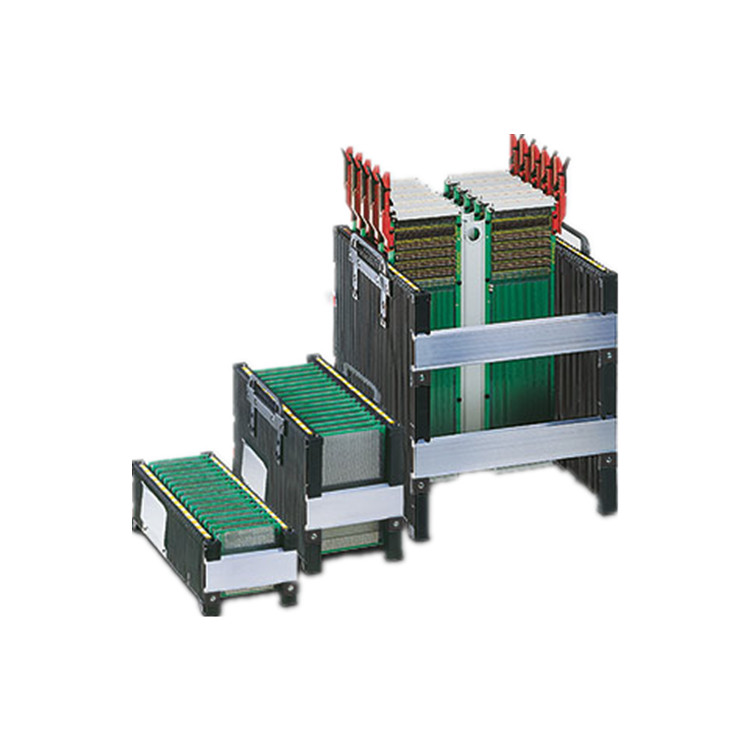

产品介绍
pcb 上板架能够垂直也可以水平方向放置以便插入 pcb 板。pcb 上板架的宽度可自由调整并根据各种 pcb 板的尺寸需求进行组装。针对不同类型的 pcb 板有 100, 180 及 300 mm 高度的 pcb 上板架可供选购。32 个间距为 10 mm 的插槽让 pcb 上板架可容纳的装填密度达到限值。插槽的入口采漏斗状设计以确保 pcb 板可平稳
插入。借由贴上的黄色条纹标记指示出确切的插入位置并防止手动插入 pcb 板时歪掉。侧板可在导轨上任意调整。将两片 pcb 板插入外侧可调整的插槽，上方的侧板再紧压 pcb 板并以螺丝固定。双层结构的设计让侧板坚固。如有耐机械力及高热的需求，侧板可另外以金属管加固。为了避免 pcb 板插入 pcb 上板架时伤到电子元件，未使用的插槽可用插槽防护盖盖住。pcb 上板架可透过外侧边缘的钻孔及销子堆迭。侧板底部的凹槽设计便于抬起 pcb 上板架。插入的 pcb 板在焊接处理前须以水平方向存放。为此 pcb 上板架采直立式放置。运输时 pcb 上板架可放入 600 x 400 或 400 x 300 mm 标准尺寸的容器中。可伸缩的手把让 pcb 上板架可轻易放入及取出。
性能特点
简便迅速的安装流程
坚固且抗扭力
插槽防护盖
可堆叠
直立式放置
运输容器
选型指南
8910050 侧壁 100 0.28 kg
8910102 侧壁 100 加固型 0.40 kg
8913913 侧壁 100 带槽锁孔 0.28 kg

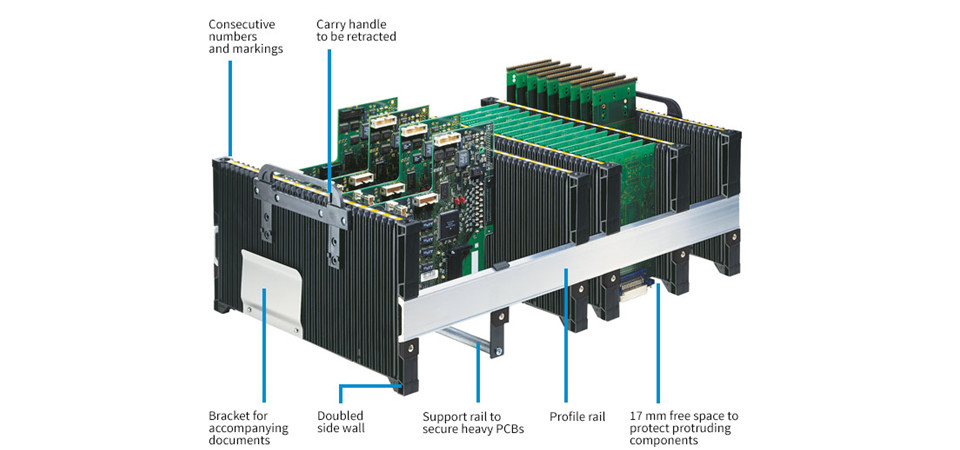

产品结构与细节
连续编号与标记
可收缩提手
随附文件支架
双层侧壁
固定重型pcb的支撑导轨
型材导轨
保护凸出元件的自由空间
可选功能与配件
8910136 型材导轨 0136 0.06 kg
8910252 型材导轨 0252 0.11 kg
8910547 型材导轨 0547 0.24 kg
8911000 型材导轨 1000 0.45 kg
8912000 型材导轨 2000 0.90 kg
8913000 型材导轨 3000 1.35 kg
891xxxx 型材导轨 xxxx
8910009 随附文件支架
8912004 支撑导轨 100
8912005 支撑导轨 180
8912006 支撑导轨 300
8912007 提手 100
8910097 提手 180/300 包装单位：1套
8913916 插槽锁 1
8913917 插槽锁 2 包装单位：每种100套
技术参数
|
产地 |
德国 |
|
零件号 |
8910050 |
|
材质 |
聚丙烯 |
|
颜色 |
黑 |
|
符合标准 |
din en 61340-5-1 |
|
表面阻力 |
< 109 |
|
插槽宽度 |
2.8 mm |
|
插槽深度 |
2.0 mm |
|
插槽总数 |
32 |
|
pcb 板之间的距离 |
10 mm |
|
总负载为 8 kg 时的挠度 |
|
|
温度 23 ℃ 无强化处理 |
1.0 |
|
温度 23 ℃ 经强化处理 |
0.5 |
|
温度 70 ℃ 无强化处理 |
- |
|
温度 70 ℃ 经强化处理 |
0.9 |

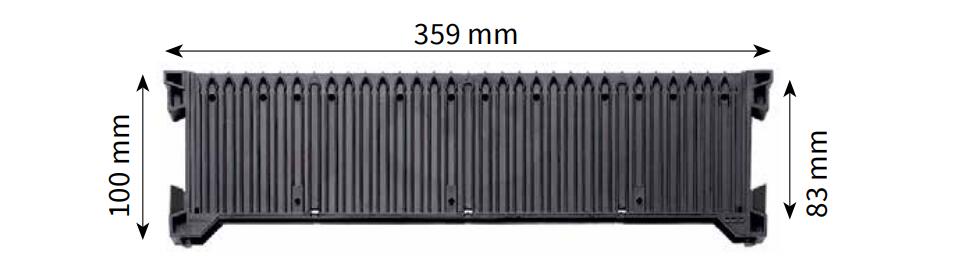

产品尺寸
产品应用
自动化、物流、电子仪器、化工、食品、纺织品
