产品介绍

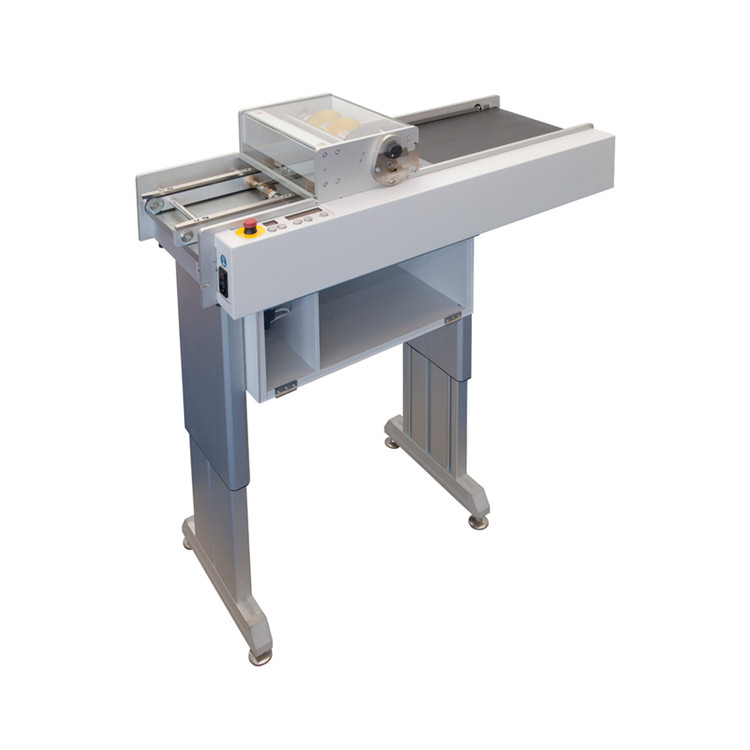

需要切割大量预留 v-cut 的 pcb 板时，分板机 maestro 5l 为可选用的经济实惠的机种。可同时切割多达 10 片紧密相连的 pcb 板。可切割的 pcb 板宽度高达 310 mm。圆刀的距离及数量可依据 pcb 板的需求进行调整。上下圆刀可稳定准确地切割 pcb 板并确保切割过程干净利落。经过淬炼、打磨及镀钛处理的圆刀能够维持更久的使用寿命。pcb 板可手动或透过送料机、外接输送带自动导入分板机中。pcb 板在切割后会放置于已安装的输送带上。分板机可安装在配备 smema 传输接口的电子元件装配线上。搭配高调整性的底座，分板机 maestro 5l 可针对各种应用进行优化的调整。分板机 maestro 5l 同时预留了废料专用的抽气过滤系统的连接口。
性能特点
分离大量预刻印的电路板
可同时分离高达15块并排排列的pcb
圆形刀片的间距和数量均根据pcb特性进行调整
刀轴确保pcb分离过程平稳顺畅
人工手动放入导轨，或由装载机/外部传送带自动输送
设备配备smema接口，可集成至装配线
垂直可调底座
产品结构与细节
pcb分离器 maestro 5l 不含圆形刀片或防护罩，刀片轴需单独订购
供货范围
pcb分离器，底座框架
电源线 类型e f，长度1.8 m
维修工具
警示灯
刀轴辅助装置
整体支架
抽取端头
操作手册（德语/英语版）
可选功能与配件
893xxxx 刀片轴总成
893xxxx 设备专用部件
8934803.001 圆形刀片，宽度8 mm
893xxxx.001 圆形刀片（客户定制款）
技术参数
|
产地 |
德国 |
|
零件号 |
8934520 |
|
元件面切割方式 |
上圆刀 |
|
焊接面切割方式 |
下圆刀 |
|
操作方式 |
马达驱动 |
|
切割速度 |
100 至 220 mm/s, 可 10 段切换 |
|
开启感测器时pcb 板长度 |
100 至 570 mm |
|
关闭感测器时pcb 板长度 |
> 2000 mm |
|
pcb 板max宽度 |
310 mm |
|
v-cut min间距 |
3 mm |
|
元件面电子元件高度 |
max 30 mm |
|
焊接面电子元件高度 |
max 10 mm |
|
max圆刀加装数量 |
上下各 11 片圆刀 |
|
pcb 板max可裁切宽度 |
300 mm |
|
显示 |
切割速度；已切割的长度或 pcb 板数量 |
|
按键 |
开启、停止、回刀；切割速度设定 |
|
监控 |
裁刀切割长度；裁刀前后卡刀；在输送带末端停止 |
|
传输接口 |
远端开启/停止smema (round 14 pins) |
|
使用电压 |
240 vac 50 hz；110 vac 60 hz |
|
操作温湿度 |
5 至 40 ℃ / 10 至 85 % 非凝结状态 |
|
封存温湿度 |
0 至 60 ℃ / 20 至 80 % 非凝结状态 |
|
运送温湿度 |
-25 至 60 ℃ / 20 至 80 % 非凝结状态 |
|
重量 |
63 kg |
|
高度 |
750 至 1000 mm |
|
宽度 |
440 mm |
|
深度 |
1100 mm |
|
符合认证 |
ce, fcc class a |

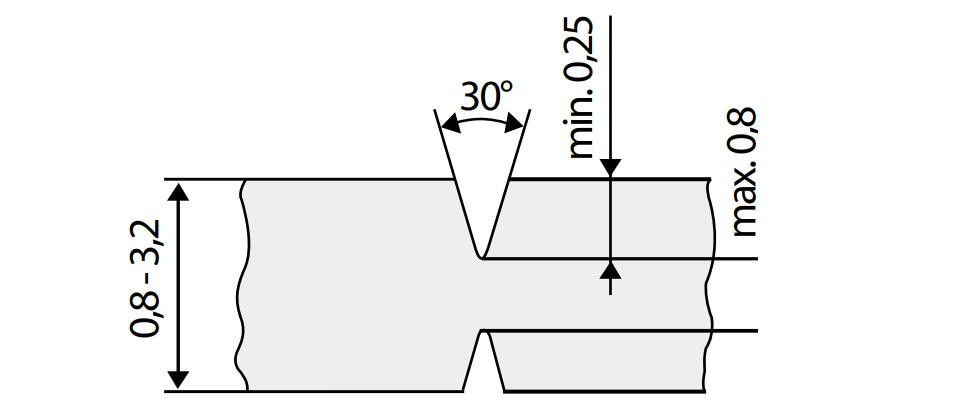

产品尺寸
产品应用
自动化、物流、电子仪器、化工、食品、纺织品
