产品介绍

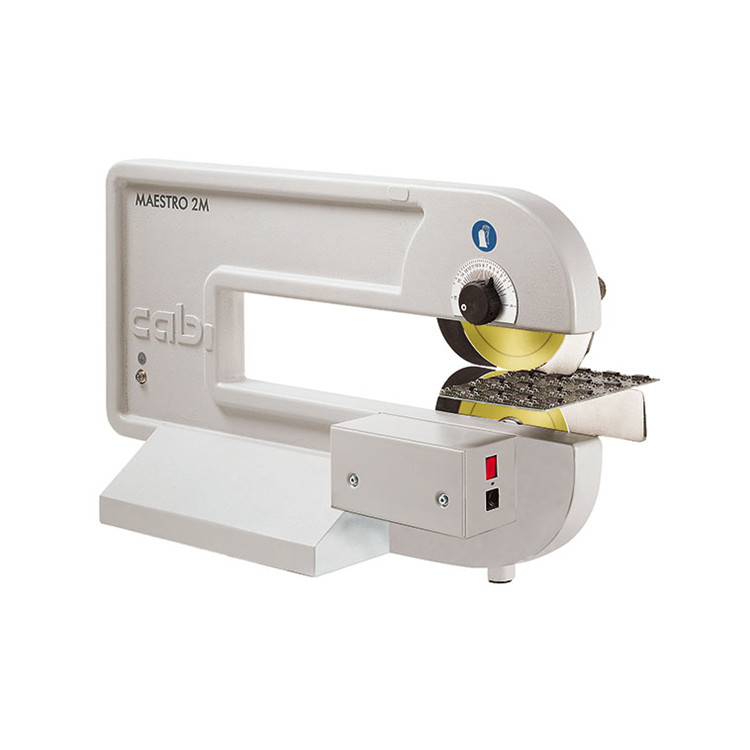

组装扎实的分板机 maestro 2/2m 用于 pcb 板的切割，为裁切快速且经济实惠的机种。机身只需占用一小部份的工作空间。为适用于少量 pcb 板切割需求且经济实惠的入门机种。maestro 2m，电机驱动设计，可更有效分离大批量pcb板而不易疲劳。下方的圆形刀片由电机驱动，pcb板经圆形刀片夹持后被输送并分离。该设备更适用于高密度组装或窄边距条带的pcb板。提供三档速度可选。导引板 1 及导引板 2 的距离只能些微调整，仅让 pcb 板上的 v-cut 能够通过。分离后外部尺寸增加：通常为0.2 mm。铣削沟槽可能被长度不超过5 mm的切口中断。
性能特点
组装扎实、裁切快速
经济实惠
专用于切割预留 v-cut 的 pcb 板
平稳的操作步骤
maestro 2m 搭配马达驱动
选型指南
8933900 电路板分离器 maestro 2
8933935 电路板分离器 maestro 2m
产品结构与细节
供货范围
电路板分离器
电源线 类型e f，长度1.8米
内六角扳手 2 mm
操作手册 德语/英语版
可选功能与配件
序号 零件号 磨损件
1 8930509.001 圆形刀片 fr4
2 8930522.001 刀架
3 8930744.001 上刀片保护罩
4 8933661.001 下圆形刀片
5 8930514.001 导向件
6 8930745.001 下刀片保护罩
技术参数
|
产地 |
德国 |
|
元件面切割方式 |
上圆刀 |
|
焊接面切割方式 |
下圆刀 |
|
操作方式 |
马达驱动 |
|
切割速度 |
100；200；300 mm/s |
|
切割长度 |
15 至 300 mm |
|
使用电压 |
240 vac, 50 hz；110 vac, 60 hz |
|
操作温湿度 |
5 至 40 ℃ / 10 至 85 % 非凝结状态 |
|
封存温湿度 |
0 至 60 ℃ / 20 至 80 % 非凝结状态 |
|
运送温湿度 |
-25 至 60 ℃ / 20 至 80 % 非凝结状态 |
|
重量 |
19 kg |
|
尺寸（高x宽x深） |
330 x 195 x 620 mm |
|
符合认证 |
ce, fcc class a |

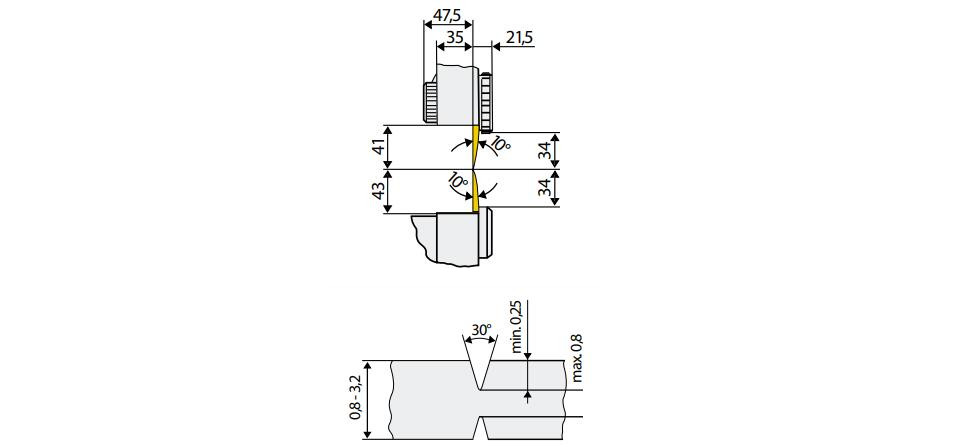

产品尺寸
产品应用
自动化、物流、电子仪器、化工、食品、纺织品
