产品介绍

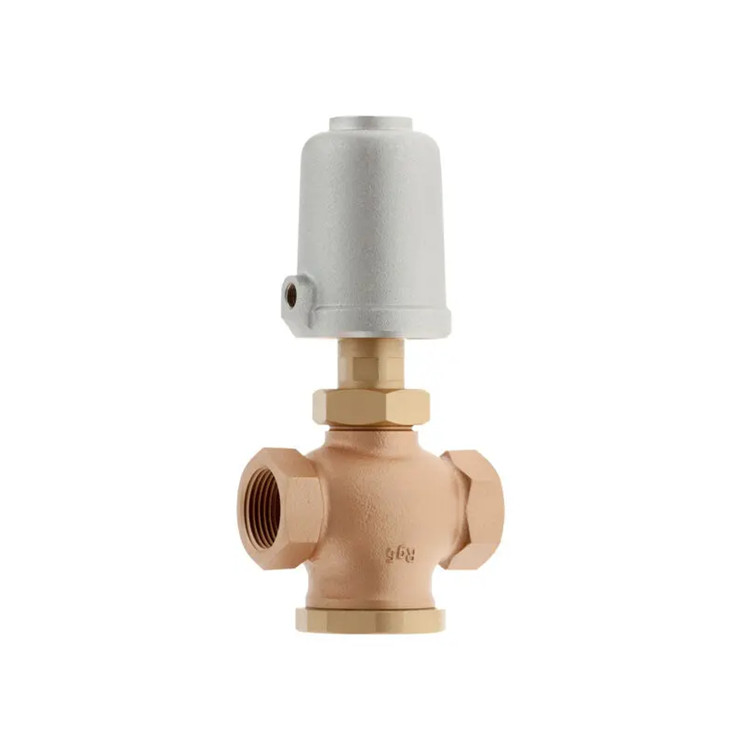

采用不锈钢和青铜制造的三通阀门，凭借其独特设计，成为不同流体分流与混合应用的适配选择。三通阀门将两种功能集于一身，配合气动或电动执行器使用时，不仅实现节省空间的安装，更能确保平稳关闭或准确控制。7080型青铜材质三通阀适用于中性介质的气动驱动三通阀，青铜材质，更契合高循环应用需求。
性能特点
气动式3/2路阀
适用于中性及轻微腐蚀性介质的控制
紧凑型设计
不受轻度污染介质影响
适用温度范围：-40 至 200 ℃
工作压力高达16 bar
配备多种规格的通用型执行器

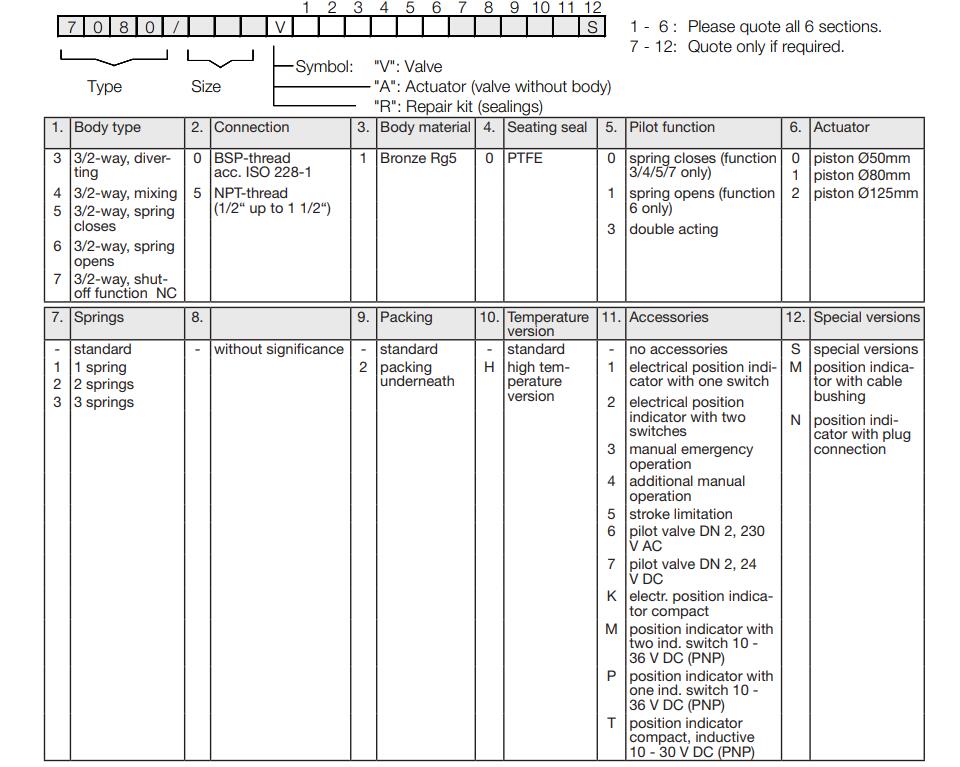

选型指南

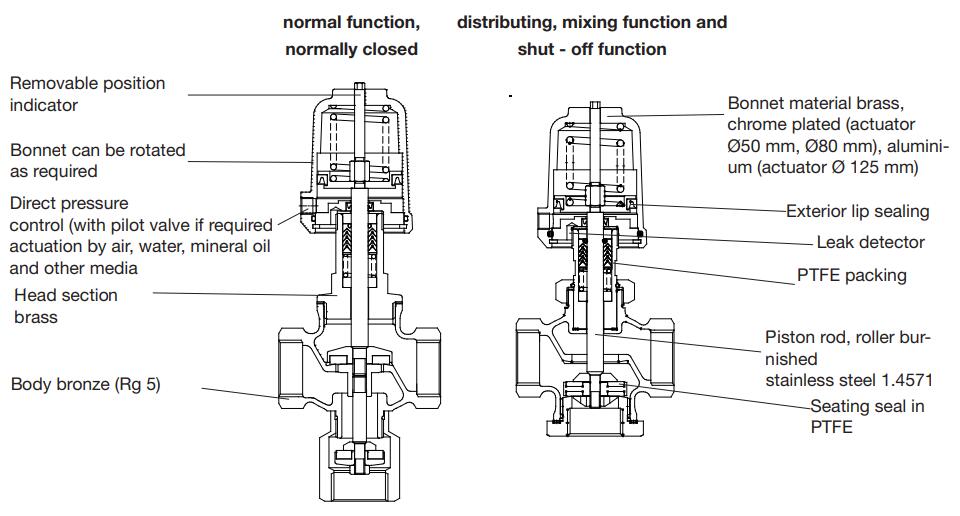

产品结构与细节
正常功能，常闭
可拆卸位置指示器
阀盖可按需旋转
直接压力控制（可选配先导阀）
气动、水动、矿物油及其他介质驱动
阀头部分黄铜
阀体青铜（rg 5）
分配、混合及截止功能
阀盖材质黄铜镀铬（执行器ø 50 mm, ø 80 mm）、铝合金 （执行器ø 125 mm）
外唇密封
泄漏检测器
聚四氟乙烯填料
活塞杆，滚压光面不锈钢1.4571
座密封采用聚四氟乙烯
可选功能与配件
限位开关
电感式接近开关
电气开关
气动开关
先导阀
附加手动操作
无油无脂版本
技术参数
|
产地 |
德国 |
|
阀体类型 |
3/2通，弹簧开式 |
|
连接方式 |
bsp螺纹，符合iso 228-1标准 |
|
阀体材料 |
青铜rg5 |
|
阀座材料 |
聚四氟乙烯（ptfe） |
|
先导功能 |
弹簧开式（功能6） |
|
执行器直径 |
活塞80 mm |
|
附件 |
先导阀dn 2，24伏直流电 |
|
公称尺寸 |
dn 40 |
|
连接方式 |
管道螺纹符合iso 7/1（din en 10226-1）标准 rp 1/2 至 1-1/2 " |
|
npt螺纹 |
1/2 至 1-1/2 " |
|
公称压力 |
pn 16 |
|
max介质温度 |
|
|
金属阀盖 |
-30 至 170 ℃，可选 -40 至 200 ℃ |
|
塑料阀盖 |
-30 至 135 ℃ |
|
环境温度 |
-15 至 60 ℃（特殊型号 -40 至 100 ℃） |
|
介质粘度上限 |
600 mm²/s（600 cst，80°e） |
|
泄漏等级（按en 12266-1） |
a级 |
|
填料泄漏 |
按din en iso 15848-1及vdi 2440定义的ta-luft标准测试 |

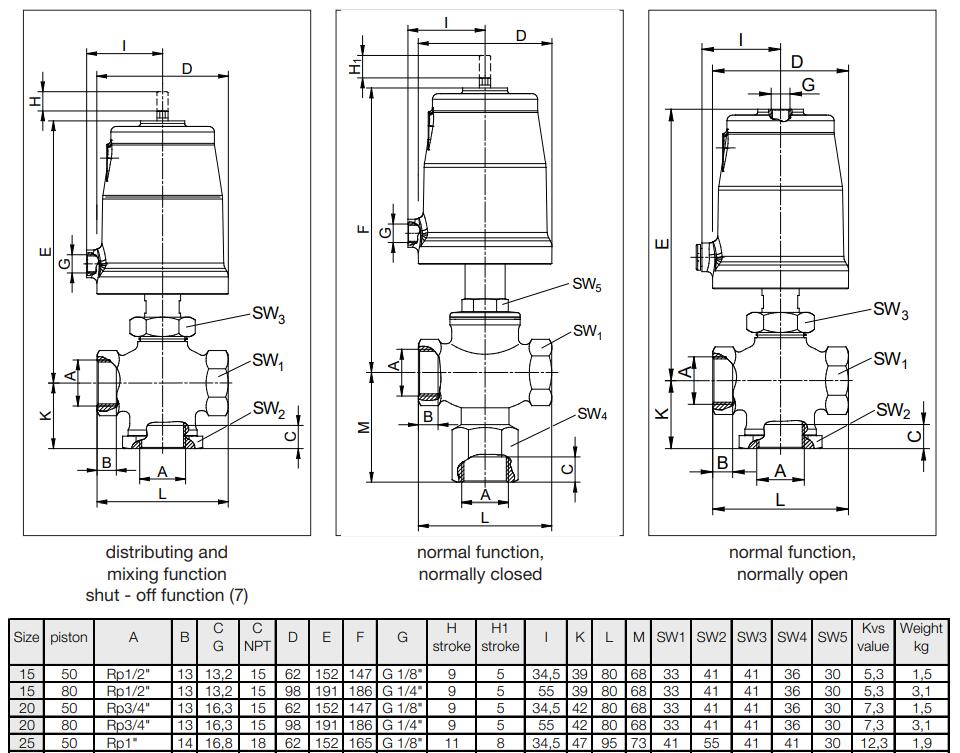

产品尺寸
产品应用
化学生产、食品加工、瓶装灌装、钢铁、聚合物、造纸、太阳能电池、轮胎制造
