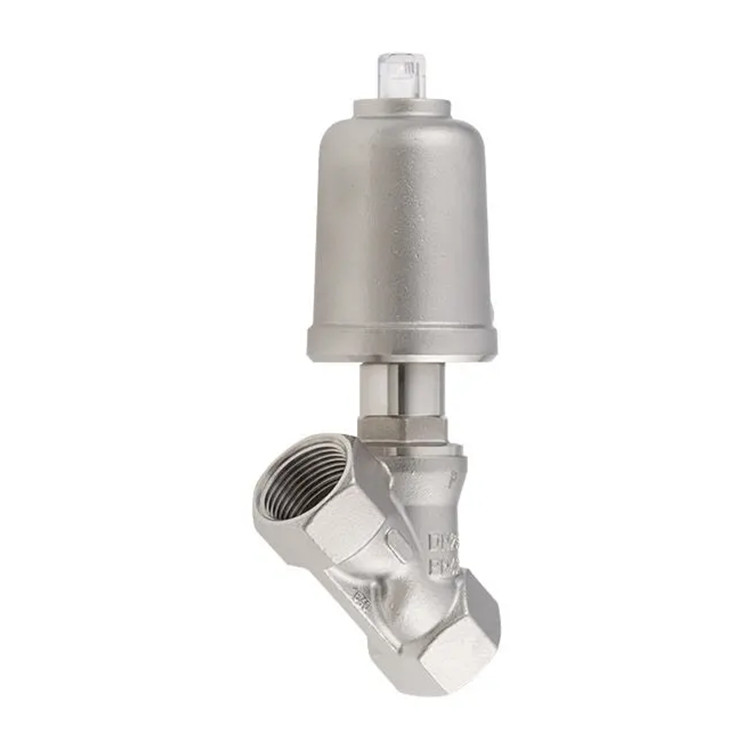

产品介绍
气动角座阀是阀门技术领域中可靠的全能型产品，专为实现高切换能力而设计。采用不锈钢结构，适用于中性及腐蚀性介质，同时满足广泛的温度应用需求。其角座结构设计可提供高流量特性。
性能特点
适用于中性、轻度腐蚀性及强腐蚀性介质的控制
紧凑型设计
不受轻度污染介质影响
适用温度范围：-100 至 220 ℃
工作压力高达 40 bar
多种执行器选项

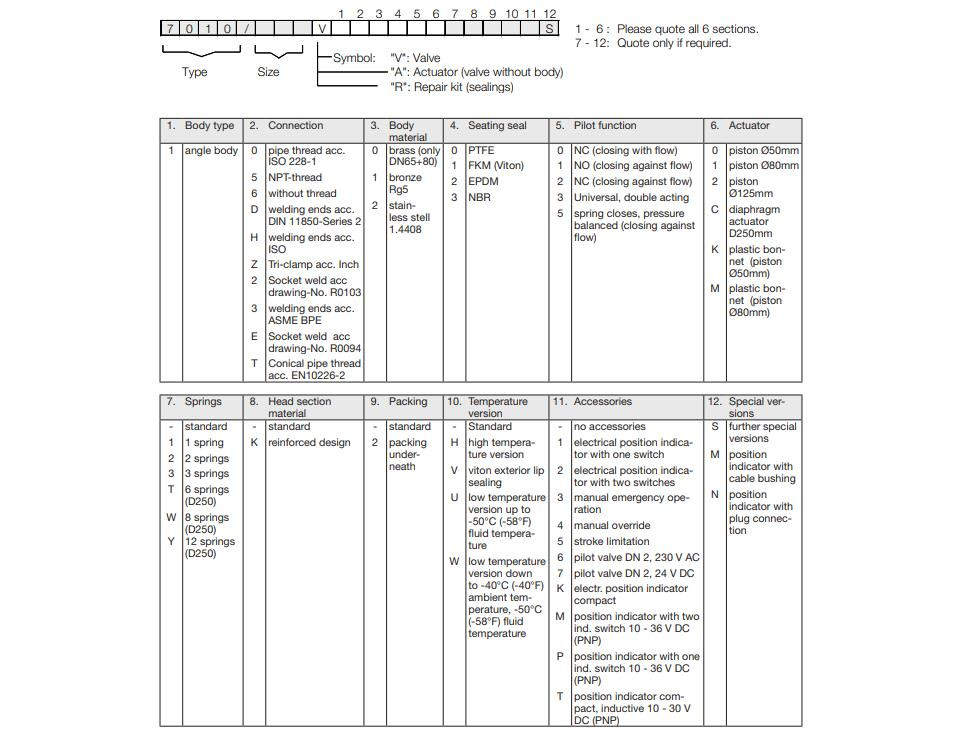

选型指南

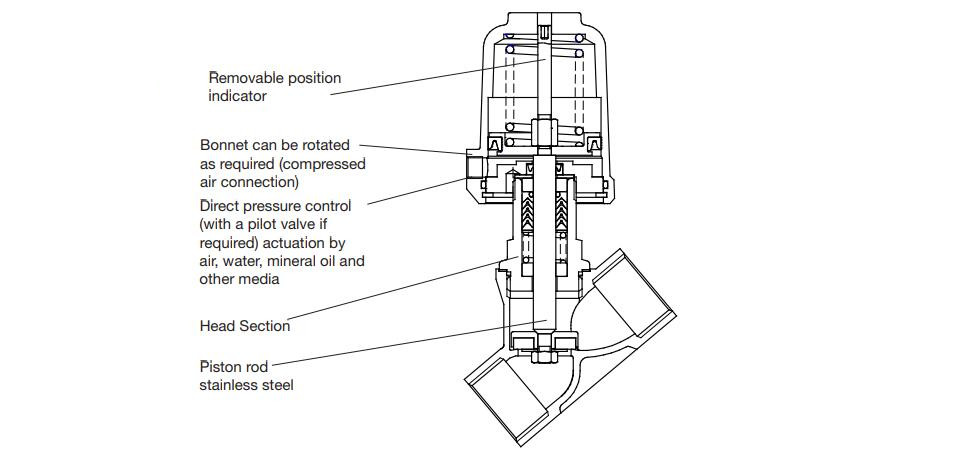

产品结构与细节
可拆卸位置指示器
阀盖可按需旋转（压缩空气连接）
直接压力控制（可选配先导阀）
气动、水动、矿物油及其他介质驱动
阀头部分
活塞杆不锈钢材质
可选功能与配件
行程限制
手动紧急操作
带感应式或机械式限位开关的电子位置指示器
电磁阀
as-i控制头
无油无脂版本、无聚四氟乙烯版本、无硅版本
适用于氧气或臭氧应用的版本
符合fda标准的版本
符合(eg) 1935/2004法规的版本
符合din 161标准认证版本（燃气燃烧器及燃气设备自动截止阀）
海上作业版本
感应式限位开关反馈单元
高导压版本
水下作业版本
技术参数
|
产地 |
德国 |
|
阀体类型 |
角型阀体 |
|
连接方式 |
管道螺纹，符合iso 228-1标准 |
|
阀体材质 |
不锈钢1.4408 |
|
密封件 |
聚四氟乙烯（ptfe） |
|
先导功能 |
常闭（逆流关闭） |
|
执行机构 |
活塞式，直径80 mm |
|
弹簧 |
2根弹簧 |
|
公称尺寸 |
dn 50 |
|
连接方式 |
|
|
管道螺纹符合iso 228-1标准 |
1/4 至 3” |
|
npt螺纹焊接端（din/iso） |
1/4 至 3” |
|
卡箍连接 |
1/2 至 3” |
|
公称压力 |
pn 40 |
|
金属阀盖max 介质温度 |
-30 ℃ 至 170 ℃；可选 -100 ℃ 至 220 ℃ |
|
塑料阀盖膜片驱动，不锈钢材质 |
-30 至 135 ℃；-30 至 200 ℃；可选 -30 至 220 ℃ |
|
环境温度 |
-15 至 60 ℃；可选 -40 至 100 ℃ |
|
真空abs |
0.001 bar |
|
压力设备指令2014/68/eu（i类） |
ps x dn < 1000 |
|
底部密封件工作压力 |
max 12 bar |
|
三夹头连接工作压力 |
max 16 bar |
|
密封件泄漏量 |
iso fe bh-cc3-ssa1-t(-30 ℃, 80 ℃) |
|
测试压力 |
40 bar |
|
泄漏量符合en 12266-1标准 |
泄漏等级a |

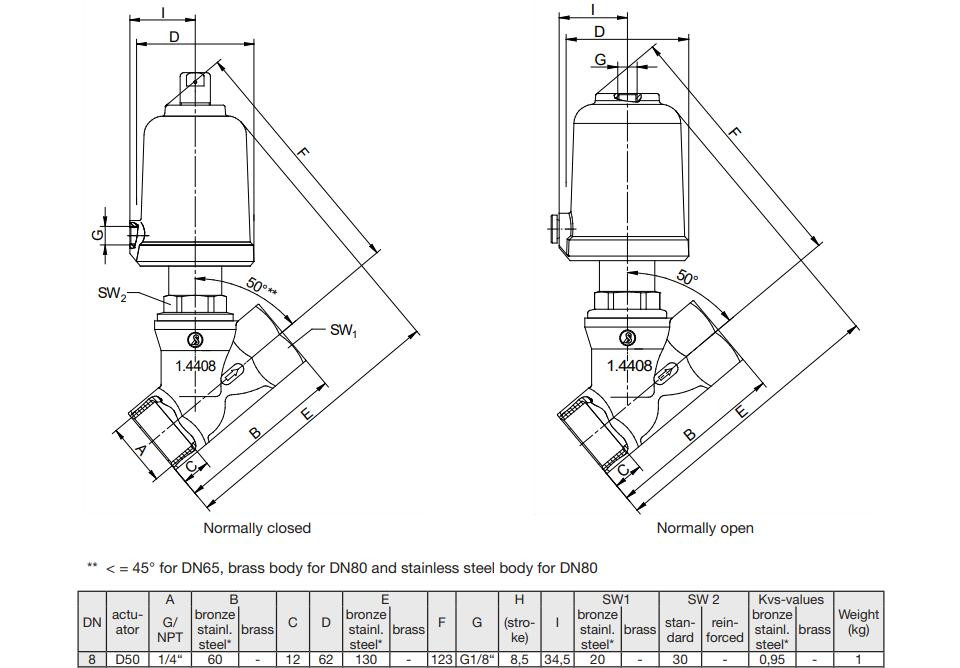

产品尺寸
产品应用
化学生产、食品加工、瓶装灌装、钢铁、聚合物、造纸、太阳能电池、轮胎制造
