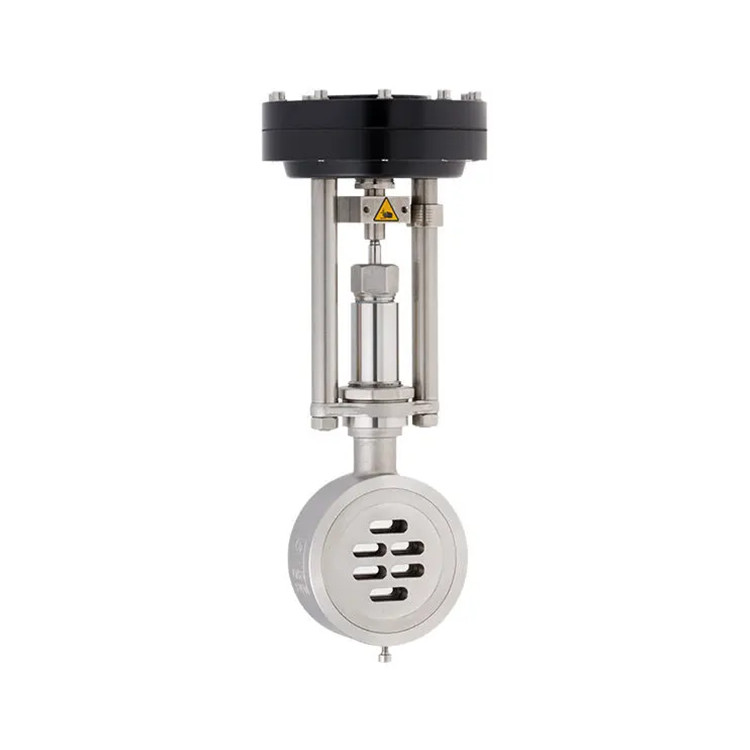

产品介绍
低摩擦、可靠的隔膜执行器凭借其高控制品质和超长使用寿命令人信服。坚固的平板隔膜在宽广范围内具备机械和热稳定性，可承受数百万次循环操作。8020型 – gs1滑动闸阀，带 namur 接口适用于各种过程应用，可轻松处理蒸汽、液体、气体等介质。对于高速和循环应用，该阀门是适配之选。
性能特点
用于工业应用中控制和截止液态及气态介质的气动滑阀
节省空间的夹片式结构
轻量化设计
运行静音
快速响应时间
小型执行器即可控制高压差工况
短行程设计与低节流元件作用力显著降低能耗
高kvs值
符合ta-luft 2021标准要求

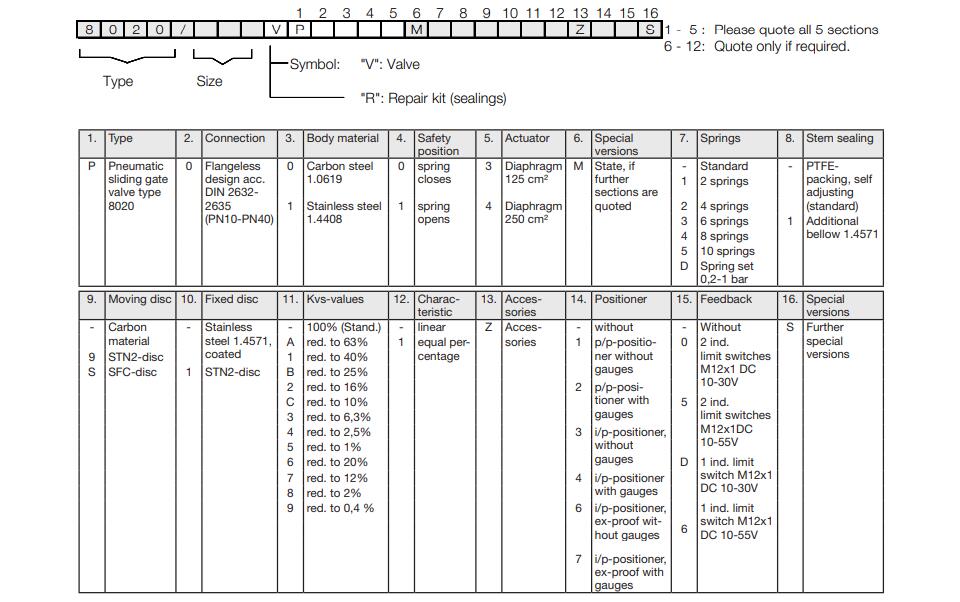

选型指南

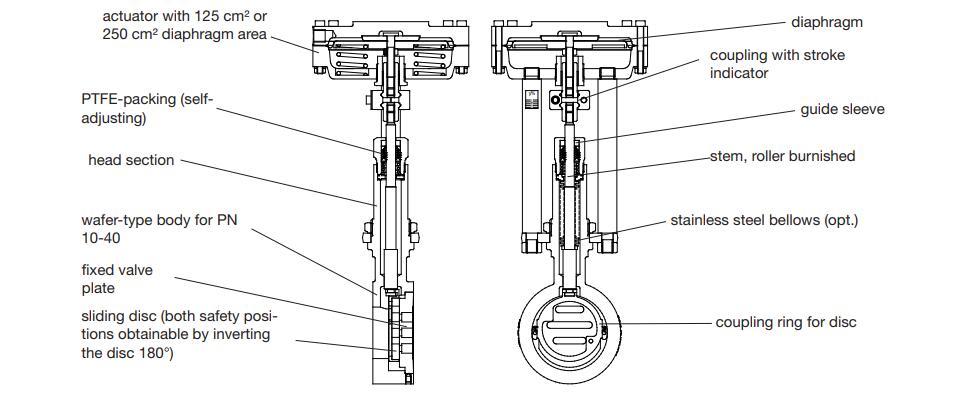

产品结构与细节
带125 cm²或250 cm²隔膜面积的执行器
聚四氟乙烯填料（自调节）
阀头部
pn 10-40 压力等级用夹片式阀体
固定阀板
滑动阀盘（通过旋转阀盘180°可实现双防护位置）
隔膜
带行程指示器的联轴器
导向套
滚压精加工阀杆
不锈钢波纹管（可选）
阀盘联轴环
可选功能与配件
金属波纹管
限位开关
位置反馈
手动旁路
先导阀
技术参数
|
产地 |
德国 |
|
产品类型 |
气动滑动闸阀 |
|
连接方式 |
无法兰设计，符合din 2632-2635标准（pn10-pn40） |
|
阀体材料 |
不锈钢1.4408 |
|
防护状态 |
弹簧关闭 |
|
执行机构 |
隔膜式 125 cm² |
|
弹簧 |
10根弹簧 |
|
定位器 |
进气式定位器，无仪表 |
|
公称尺寸 |
dn 80 |
|
公称压力 |
pn 40 |
|
介质温度 |
|
|
碳钢阀体 |
-10 至 350 ℃ |
|
不锈钢阀体 |
-60 至 350 ℃ |
|
环境温度 |
-30 至 100 ℃ |
|
量程比/特性 |
40 : 1线性；80 : 1等百分比 |
|
kvs百分比 |
<0.0001；<0.0005；<0.001 |
|
iec 60534-4 |
iv-s1；iv-s1；iv |
|
en 12266-1 |
e；f；f |
|
标识 atex 非电气 |
ii 2g ex h iic t6…t1 x gb；ii 2d ex h iiic 85 至 530 ℃ x db |
|
密封件泄漏量 |
iso fe-bh-cc3-ssa0-t(-40 ℃/ 350 ℃)-pn40-iso 15848-1；din en iso 15848-1 及 vdi 2440 |

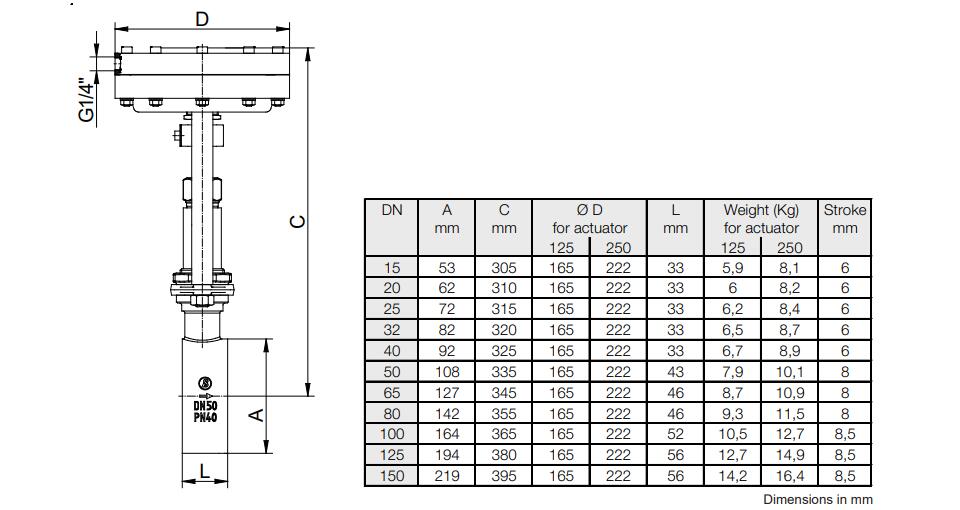

产品尺寸
产品应用
化学生产、食品加工、瓶装灌装、钢铁、聚合物、造纸、太阳能电池、轮胎制造
