产品介绍

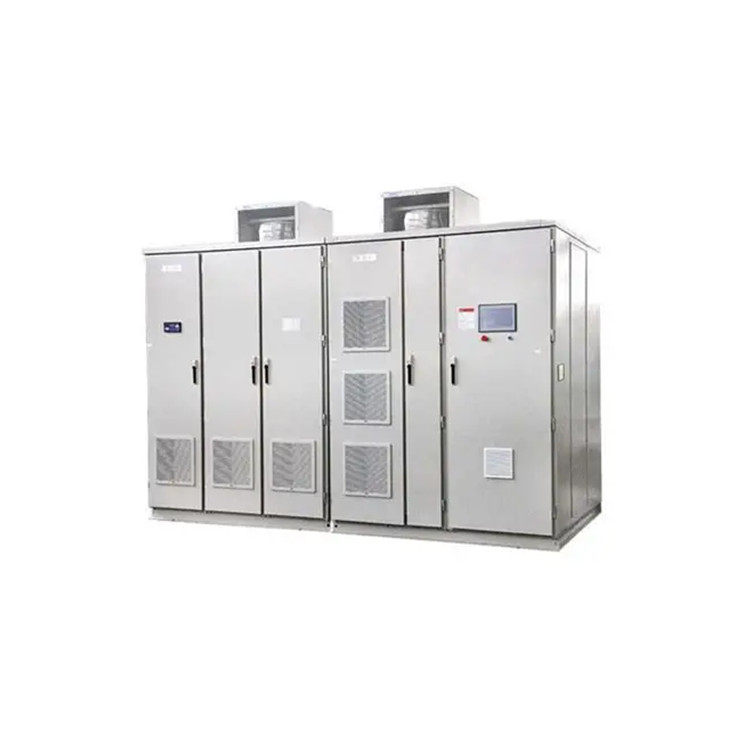

sinus mv是一款用于控制中压异步和同步电机的变频器。我们提供符合3.3kv~11kv等级标准的sinus mv标准mv vfd产品系列。同时可根据客户需求定制设定电压和功率等级的专属产品。sinus mv standard mv变频器属于中压电气设备，其设计过程中已充分考虑防护性。但该设备与其他中压设备同样存在危险性。机柜内存在可能致命的电压，且内部众多大功率元件均处于高温状态，触碰会导致烫伤。操作不当将造成人员伤亡、设备损坏及财产损失。为避免人身伤害和财产损失，在对sinus mv standard mv vfd进行任何操作前，须严格阅读并遵守标准防护规程。只要按照本手册指导进行安装、调试、启动及维护工作，sinus mv standard mv vfd即可确保平稳运行。
性能特点
低谐波注入（满载时低于总电流的5 %）
符合ieee 519标准
低电机谐波（< 2.5 %）
多级拓扑结构，适用于标准电机和改造项目
采用pwm控制的印压式变频器技术
技术稳定、成熟且可靠
高抗干扰性
集成干式变压器
通过rs485上的modbus rtu协议（标准）实现便捷通信
10英寸触摸屏；支持多语言
通过ce认证
产品结构与细节

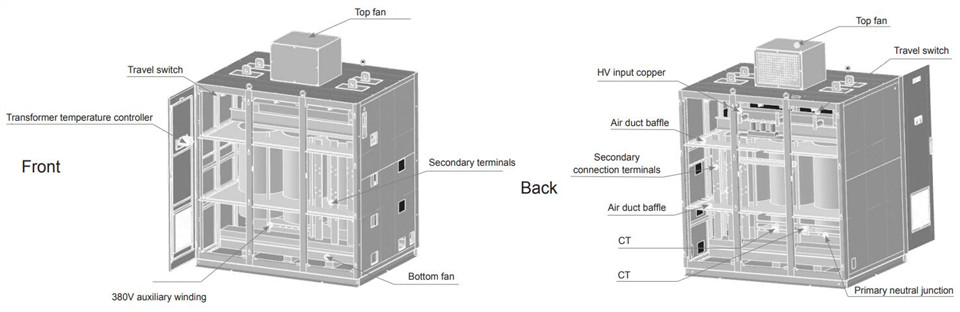

隔离移相变压器及辅助组件安装于变压器柜内，包括：
变压器柜
隔离变压器
顶部风扇
隔离变压器温控器
电流互感器
变压器柜风扇控制与保护回路
可选功能与配件
同步转移开关”功能：实现逆变器与电网之间的自动切换
再生逆变器：管理双向能量流动——从电网到电机，从电机到电网，使产品适用于四象限运行的负载
通信模块：profibus dp、工业以太网、devicenet
技术参数
|
产地 |
意大利 |
|
变频器额定功率 |
210 至 28000 kva |
|
适用电机功率 |
150 至 20000 kw |
|
额定电压 |
3.3 至 11 kv（-20 至 5 %） |
|
额定频率 |
50/60 hz（-10 至 10 %） |
|
调制技术 |
svpwm |
|
控制电源 |
380 vac，≤ 30 kva（取决于功率等级） |
|
输入功率因数 |
> 0.96 |
|
效率 |
> 95 %，变频部分> 98 % |
|
输出频率范围 |
0 至 80 hz |
|
频率分辨率 |
0.01 hz；0.002 hz |
|
瞬时过流保护 |
150 %即刻保护（可定制） |
|
过载能力 |
120 %，125 s |
|
限流保护 |
10 至 150 %（1000 ms 至 3 s反时限保护） |
|
模拟输入 |
三路 4 至 20 ma/2 至 10 v（含励磁反馈4 至 20 ma/2 至 10 v） |
|
模拟输出 |
四路 4 至 20 ma（两路固定，两路可选） |
|
主机通信 |
隔离rs485接口，modbus rtu，profibus dp（可选），工业以太网协议（可选） |
|
加减速时间 |
5 至 1600 s（与负载相关） |
|
数字输入 |
14路输入/22路输出 |
|
环境温度 |
-5 至 45 ℃ |
|
储运温度 |
-40 至 70 ℃ |
|
冷却方式 |
强制风冷 |
|
湿度 |
< 95 %，无冷凝 |
|
海拔高度 |
≤ 1500 m，当海拔超过1500 m时，每增加100 m 需降低1 %变频器额定功率 |
|
粉尘 |
非导电性、无腐蚀性，＜ 6.5 mg/dm³ |
|
防护等级 |
ip 30 |
|
机柜颜色 |
ral 7032（可定制） |
产品应用
水处理、食品与饮料、纸张与纸浆、水泥、化工、暖通空调、海事与离岸工程、采矿业、石油与天然气、塑料与橡胶、回收利用、钢铁业、起重
