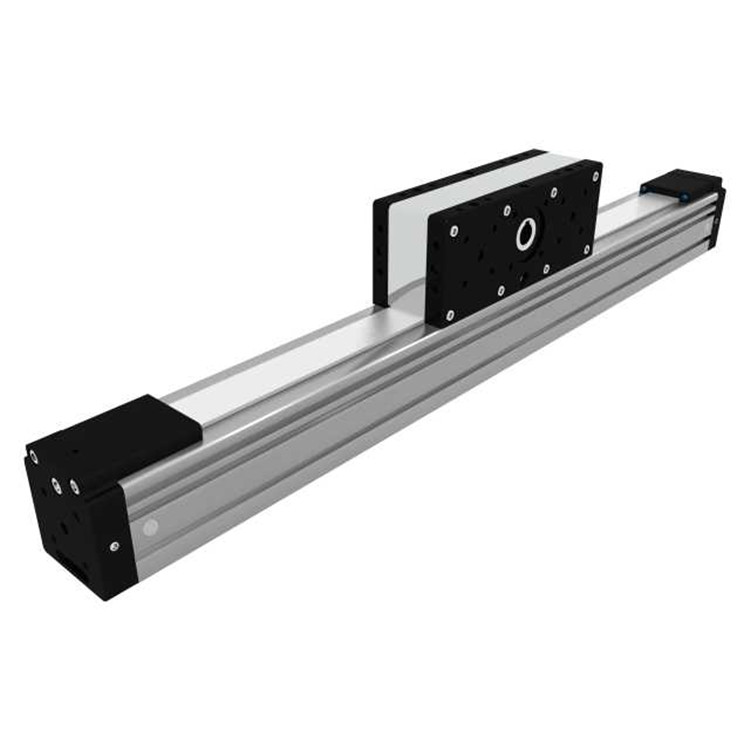

产品介绍
mtjz系列包含带齿带传动的z轴线性单元、集成球轨系统和紧凑的尺寸。这种线性单元具有高性能特点，如高速度、良好的精度和垂直应用的可重复性。
性能特点
- 确保了高的性价比和快速的交货时间。
- 6063al的紧凑、挤压铝型材与集成的零间隙滚珠导轨系统相结合，可实现高负载能力和高速移动较大质量的循环。
- 它们可以很容易地组合成多轴系统。
- 在线性单元中，mtjz使用了预张紧钢增强at聚氨酯正时齿带。与零齿隙驱动皮带轮相结合，可以实现具有良好定位精度、低磨损和低噪音的交变负载的高力矩。
- 型材槽内驱动聚氨酯正时皮带可保护型材中的所有零件免受灰尘和其他污染
- 铝型材包括用于连接传感器和开关的t形槽。此外，这里也可以使用簧片开关。
- 驱动块提供了连接电机或齿轮箱外壳及其附加附件的可能性。
- 驱动块上的中央润滑口可方便地对球轨导轨进行重新润滑。
- 对于线性单元，mtjz提供了各种自适应选项，用于连接（或重定向）、电机或齿轮箱。

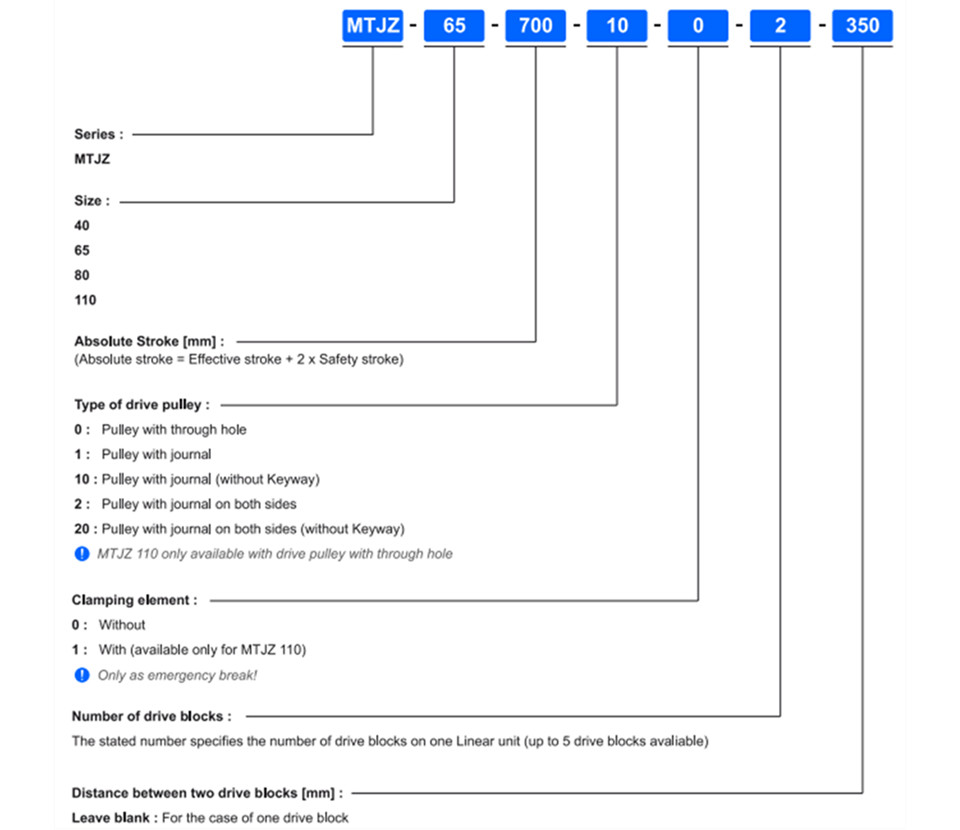

选型指南

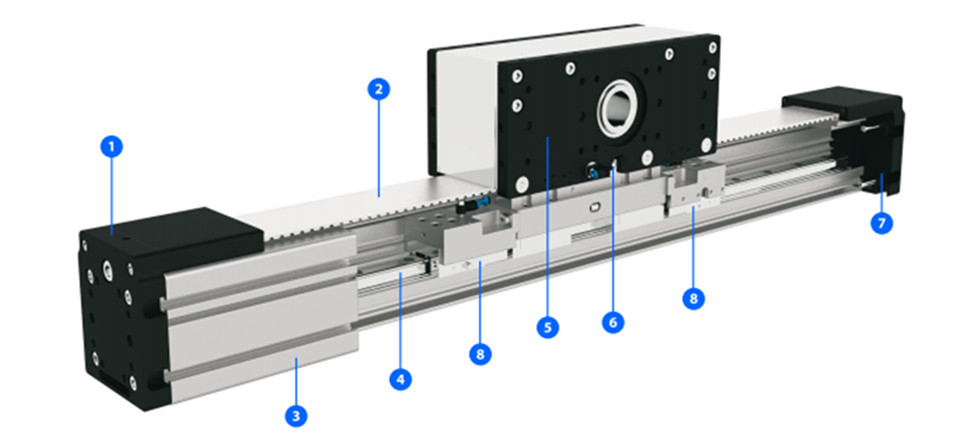

产品结构与细节
1-带集成皮带张紧系统的张紧端
2-at聚氨酯齿带，带钢制耐张索
3-铝型材硬质阳极氧化
4-线性滚珠导轨
5-带滑轮的驱动块，电机法兰；内置磁铁
6-中央润滑口；两边
7-带集成皮带张紧系统的张紧端
8-线性导轨的夹紧和制动元件
技术参数
产地：斯洛文尼亚
车架长度：200 mm
动态负载能力c：19800 n
动态力矩
mx：158 nm
my：1025 nm
mz：1025 nm
移动重量：3.2 kg
重复性：max.±0.08
长度max.：1200 mm,6000 mm
行程max.：880 mm,5860 mm
行程min.：40 mm
工作温度：0°c... 60℃
工作循环：100 percent
滑轮直径：52,52 mm
皮带类型：at5
皮带宽度：32 mm
加速度：70 m/s2
