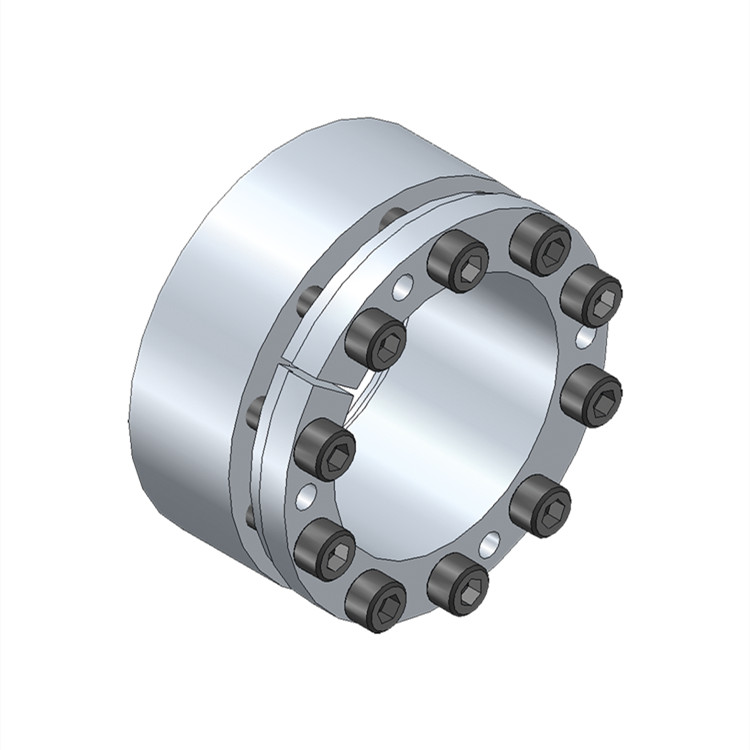

产品介绍
夹紧装置的分类按夹紧力的来源分类，可分为：手动夹紧、机动夹紧及自动夹紧。机动夹紧是指，气压及箕空夹紧、液压传动夹紧及电磁夹紧等。自动夹紧是指，夹紧力是利用机床运动部分来自动操纵的。按夹紧机构的繁简情况分类，可分为简单夹紧机构和复合夹紧机构。简单夹紧机构叉可分为螺旋夹紧、斜楔夹紧、偏心夹紧、凸轮夹紧、杠杆夹紧及弹簧夹紧等等。复合夹紧机构叉可分为杠杆螺旋机构、斜楔螺旋机构、杠杆偏心机构、斜楔偏心机构等等。凡由一个简单机构和杠杆（压板）所组成的复合夹紧，都称为压板；凡在简单原始传力机构（或机械传动装置）与夹紧接触点之间，有增力装置的，通称为有增力机构的夹紧。按夹紧机构在夹紧工件时一次所能夹紧工件的数量来分，可分为单件夹紧、双件夹紧和多件夹紧。wsr230系列产品属于锁定组件 - 自定心。
性能特点
扭矩： 320 - 42000 nm
轴直径： 19 - 180 mm
自定心

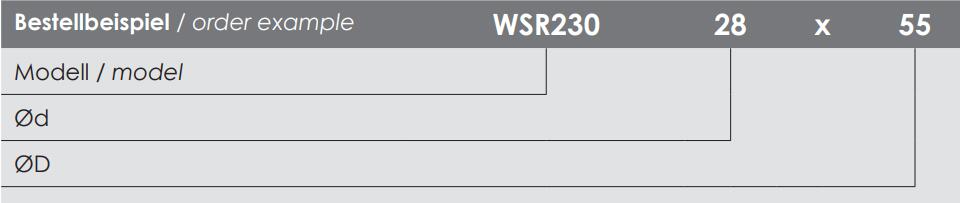

选型指南
可选功能与配件
可选材料：不锈钢
技术参数
产地：德国
尺寸 ød1xød2：35 x 60
tkn 扭矩：1130 nm
l 总长度：45 mm
l1 基本尺寸：26 mm
l2 基本尺寸：39 mm
pw 表面压力轴：209 n/mm²
pn 表面压力毂：122 n/mm²
s 螺栓（iso 4762 - 12.9）：8 x m6
ta 每个螺钉的安装扭矩：19 nm
m 质量：0.55 kg
材料：钢
轴公差：h8
轮毂公差：h8
表面粗糙度：rt max. 16 µm

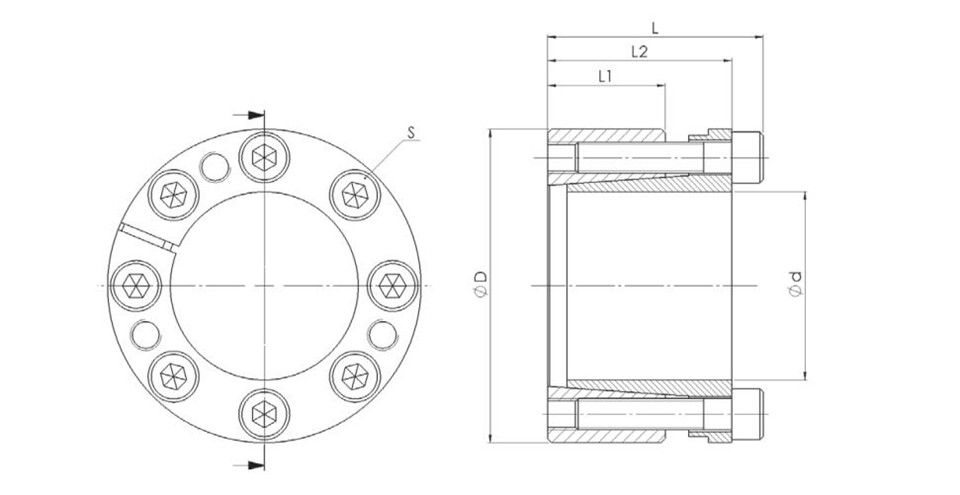

产品尺寸
产品应用
包装机械、输送机技术、运输业、纺织机械、印刷机械、食品工业、造纸业
