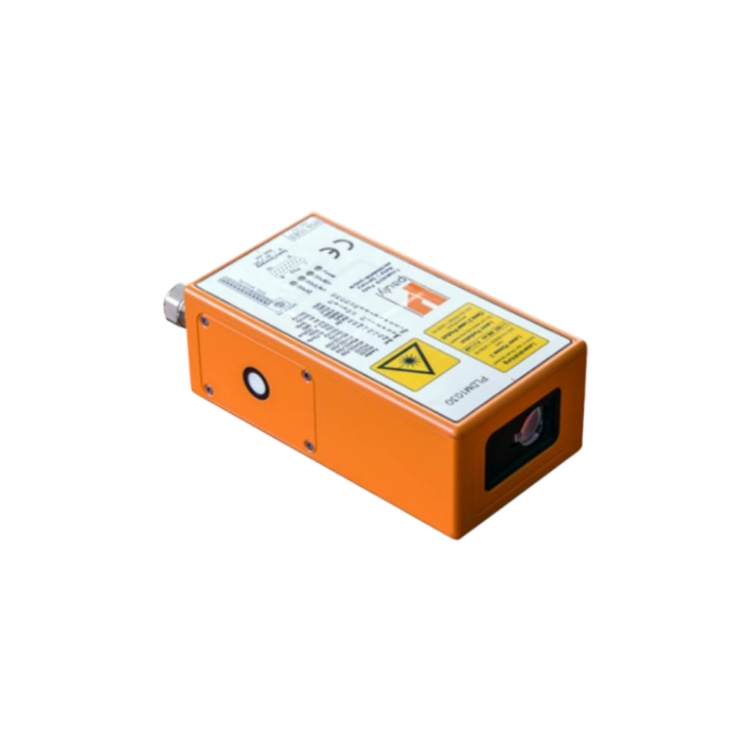

激光测距传感器先由激光二极管对准目标发射激光脉冲。经目标反射后激光向各方向散射。部分散射光返回到传感器接收器，被光学系统接收后成像到雪崩光电二极管上。雪崩光电二极管是一种内部具有放大功能的光学传感器，因此它能检测微弱的光信号。记录并处理从光脉冲发出到返回被接收所经历的时间，即可测定目标距离。pauly激光测距传感器pldm1030用于物体检测、距离测量和移动车辆的定位要求等。是功能强大的距离测量仪器，可集成到工业应用中，允许使用激光束的反射在大范围内进行准确和非接触式距离测量。

• 用于物体检测、距离测量和移动车辆的定位要求
• 功能强大
• 可集成到工业应用中
• 允许使用激光束的反射在大范围内进行准确和非接触式距离测量
• 在一条rs-422线路上连接多达10个模块
• ip65（防尘防水）
• 4个led用于状态信号发送

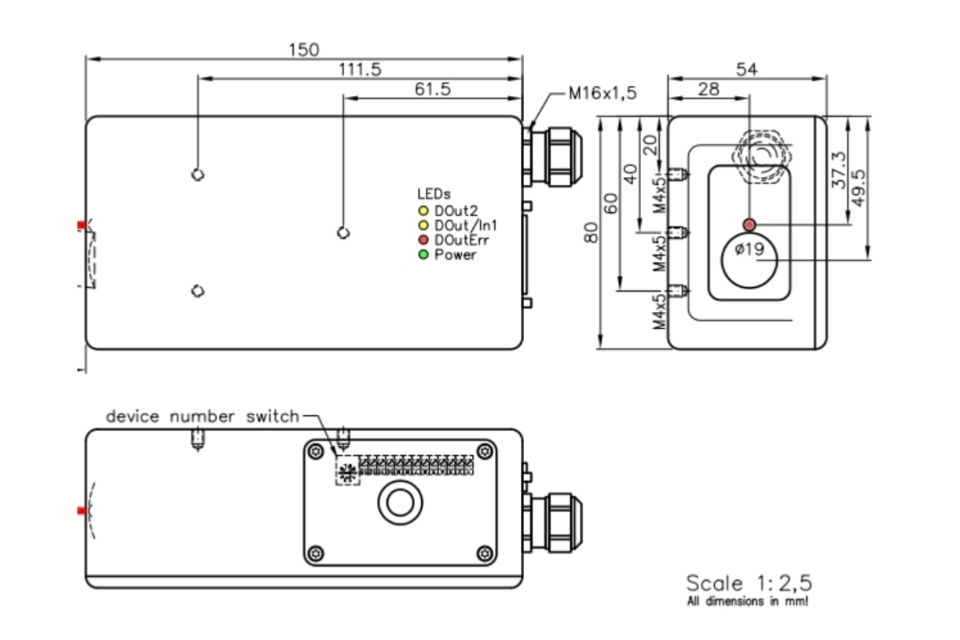

4个led状态信号

15 针 d 型副连接器

电缆接头（m16x1.5mm）

盖子（可进入 5 个螺丝端子，螺丝刀类型为 torxt9 l ）

复位开关

螺丝端子

dn 开关

激光束出口

接收器

滤光片

调节法兰

弯头管调节

雨顶

冷却水法兰

典型测量精度 ± 1mm@2m

现场总线（profibus）

产地：德国

测量范围：0.05至500米

壳体：铝铸

重量：约720克

防护等级：ip65

连接部分：插头及接线端子

电源标准:9—30vdc/600ma

输出：1x 串行同步接口 rs232

1x 串行同步接口 rs422

1x ssi 输出端

1x 程序模拟输出端 0/4... 20ma

2x 可编程数字输出端

1x 可编程数字输入端

1x 错误状态数字输出端

可见光发射光：650nm

辐射功率max：0.95 mw, 2级(din en 60825-1:2008-05)

光束直径：4mm@5m, 8mm@10m, 15mm@30m

典型测量精度：±3mm@2m

单次测量时间:典型0.3…4s

跟踪测量时间:典型的0.004…4s

实际测量时间：取决于所选择的处理方式

电源指示灯：led绿色

开关指示灯：led红色、黄色

工作温度：-10℃— 50℃
