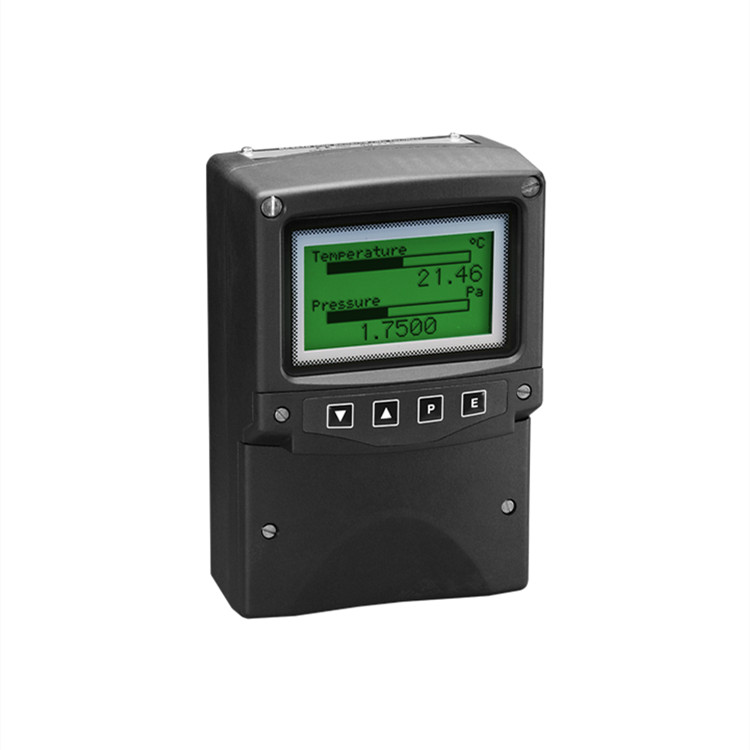

ba484d 可在危险过程区域显示文本和简单图形。这款低成本操作界面配有高对比度背光显示屏、按钮和两个固态输出，是简单过程控制应用的适配之选。该仪器具有 atex、fm 和 iecex 固有认证，可通过电隔离器通过 2 线或 3 线系统进行通信和供电。为了简化危险区域的安装，专用的 ba201 电隔离器配有 rs232 和 rs485 区域端口，可为四个 beka 本安型 modbus rtu 显示器供电。显示器支持 modbus、beka 和传统协议，包括 11 种标准屏幕格式，每个屏幕上可显示 8 个变量，有些还带有柱状图。如果需要自定义显示格式，可以使用免费的 beka screenwriter 软件来构建。modbus rtu 显示屏内置强大的模式匹配功能，可捕捉和显示专有 ascii 串行字符串中的数据。

本安认证

高对比度 86.5mm x 45mm 显示屏，带背光

modbus、beka 和传统协议

操作员按钮和两个固态输出

坚固的 ip66 grp 外壳

不锈钢铭牌 图例

管道安装套件 ba392d 或 ba393

modbus 指南 串行文本显示器 - modbus 指南

编程指南 串行文本显示器 - 编程指南

仪表模拟器 个人电脑仪表模拟器

beka screenwriter 个人电脑定制屏幕设计辅助工具

产地：英国

类型：120 x 64 像素液晶

尺寸：86.5 x 45 mm

背光：由串行链路供电

屏幕标准格式：1、2、3、4 或 8 个变量加柱状图，可包括：测量单位和标签信息

自定义格式：参见编程指南 ascii 字符集，5 种字体大小

隐藏屏幕：可随时写入并在需要时显示

控制前面板：四个按钮，可通过软件查询

外部开关：可将控制权转移至六个外部开关，前面板按钮处于遏制状态

开关电缆长度：max 5 米

数据传输波特率：0.3、0.6、1.2、2.4、4.8、9.6 或 19.2k bps

隔离器和 ba484d 之间的电缆长度，波特率为 9.6k bps 时：max 100 米；取决于配置和电缆类型

格式：1 或 2 个停止位；奇数、偶数或无奇偶校验位；7 或 8 个数据位。

协议：可选 modbus rtu、beka 或与 mtl643 和 mtl644 兼容的传统协议。

工作温度：-20 至 60 ℃（atex 气体认证 -40 至 60 ℃）

存储温度：-40 至 85 ℃

湿度@ 40 ℃：至 95 %

外壳：ip 66

电磁兼容性：符合欧盟和英国指令

端子：螺钉夹，用于 0.5 至 1.5 mm² 电缆

重量：1.6 kg

可在危险过程区域显示文本和简单图形
