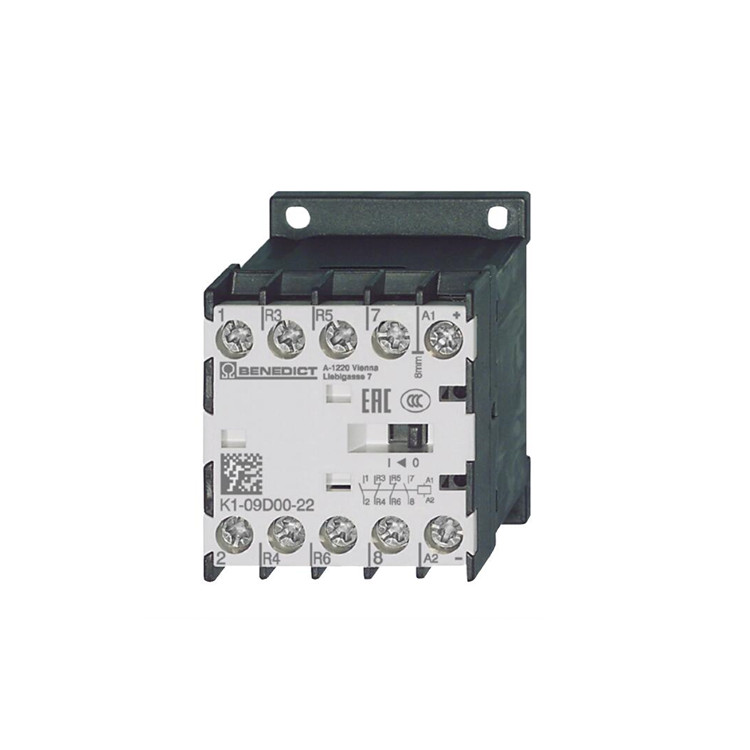

benedict微型接触器k1-加拿大28

‌微型接触器‌是一种用来接通或断开电路的电气元器件，它利用主接点来开闭电路，同时利用辅助接点来执行控制指令。主接点通常只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点。微型接触器也经常作为中间继电器配合主电路使用。交流接触器的接点由银钨合金制成，具有良好的导电性和耐高温烧蚀性。这种设备广泛应用于电力、配电与用电场合，是自动控制系统中的重要元件之一。微型接触器具有断电流能力强、动作迅速、操作保障性强、能频繁操作和远距离控制等优点，但不能切断短路电流，因此通常须与熔断器配合使用

可通过小电流远程操作开关设备

避免了电弧对人的伤害

开断迅速可靠

实现继电保护（设备和人身保护）

实现自动化控制

设备尺寸小，性能高

可在恶劣环境（振动、灰尘、潮湿等）中可靠运行

防爆电机的热释放

产地：奥地利

主电路

额定绝缘电压 u_i：v~ 690

u_e = 690 v 时的开断能力 i_eff~：165 a

开断能力 i_eff 400 v~：100 a

cosφ = 0.65 500 v~: 90 a ；690v~：80 a

使用类别 ac1 电阻负载的开关

额定工作电流 i_e (=i_th) 开路时的温度为 40 ℃：20 a

三相用电设备的额定功率 230 v：7.9 kw

50 至 60 hz, cosφ = 1 240 v：8.3 kw

400 v：13.8 kw

415 v：14.3 kw

额定工作电流

i_e (=i_th) 封装温度为 60 ℃：16 a

三相用电设备的额定功率 230 v：6.3 kw

50 至 60hz, cosφ = 1 240 v：6.7 kw

400 v：11 kw

415 v：11.5 kw

ie (=ith)负载的min连接截面：2.5 mm²

使用类别 ac2 和 ac3 三相电机的切换

额定工作电流 i_e 开路和 220 v：12 a

封装 230 v：11.5 a

240 v：11 a

380 至 400 v：9 a

415 至 440 v：8 a

500 v：7 a

660 至 690 v：5 a

三相电机额定功率 220 至 240v：3 kw

50 至 60hz 380 至 440v：4 kw

500 至 690 v：4 kw

使用类别 dc1

电阻负载开关 1 极 24 v：20 a

时间常数 l/r ≤ 1ms 60 v: 20 a

额定工作电流 i_e：110 v 5 a；220 v 0.6 a

电磁线圈功率

交流操作 开启：25 v a

保持：4-5 v a；1.2 w

直流操作 开启：2.5 w

保持：2.5 w

电磁线圈的工作范围

额定控制电压倍数的工作范围 u_s：0.85 至 1.1

直流操作时：0.8 至 1.1

允许环境温度

开路运行：-40 至 60 ( 90) ℃

封装：-40 至 40 ℃

带电机保护继电器 打开：-25 至 60 ℃

封装：-25 至 40 ℃

储存：-50 至 90 ℃

电力、配电与用电场合
