产品介绍

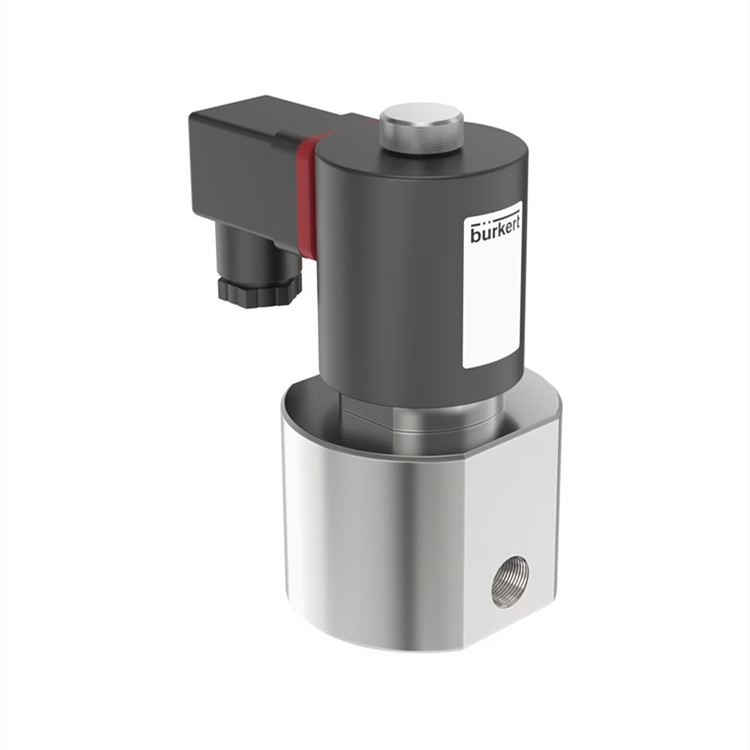

6080 型阀门是用于氢气应用的直动式柱塞阀。核心导向管和阀芯用螺钉固定在一起，以提高与氢气接触时的耐压性。使用经认证的适用于氢气的 3.1 材料和碳涂层磁性钢。每个阀门都要在max额定压力下进行功能测试。公称压力下的外部泄漏为 5x 10-5 mbar l/s。根据要求，过模线圈可设计为 1 区或 2 类防爆型。
性能特点
抗氢螺栓流体壳体
在额定压力下使用成型气体进行功能测试
atex 和 iecex 防爆设计
用于监控工艺密封的检查孔
常开 (no) 型可根据要求提供
技术参数
产地：德国
密封件：pctfe/ptfe
外壳：1.4404 不锈钢
线圈：粉末涂层钢
密封性
允许内部泄漏率：20 bar 时为 2 x 10-3 mbar l/s，额定压力时为 5 x 10-5 mbar l/s
允许外部泄漏率：5 x 10-5 mbar l/s
max 在 ∆p = 100 至 200 巴时，与泄漏率有关的开关次数：~ 50,000 次
max 在 ∆p = 100 至 200 巴时，切换周期（服务）：~ 100,000 (1 年)
压力级：pn 900 巴
压差：0 至 900 巴
公称尺寸：dn 0.5 和 dn 0.7
电路功能：a
电磁线圈的隔热等级：h 级
占空比%：连续运行占空比 100
工作电压：24 v/dc, 24 v/50 hz, 24 v/60 hz, 230 v/50 hz
电压公差：± 10 %
工作介质：氢气
介质温度：- 40 至 80 ℃
粘度：max 22 mm2/s
过程/线路连接和通讯
电气连接：设备插头符合 din 43650 标准；终端连接盒 m16x1.5 (atex)
电缆连接：g ¼
防护等级：ip65，符合 din 60529 标准
安装位置：驱动器直立或水平
环境温度：- 20 至 50 ℃

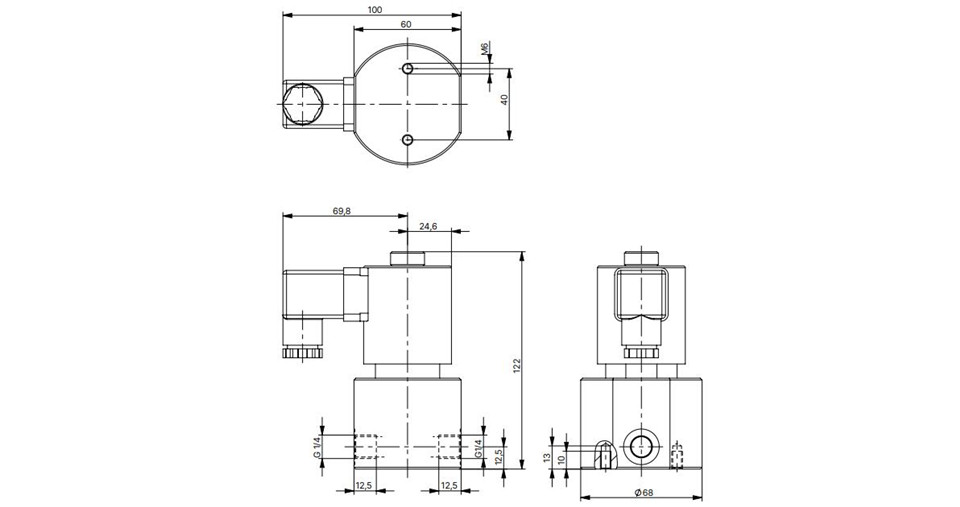

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
