产品介绍

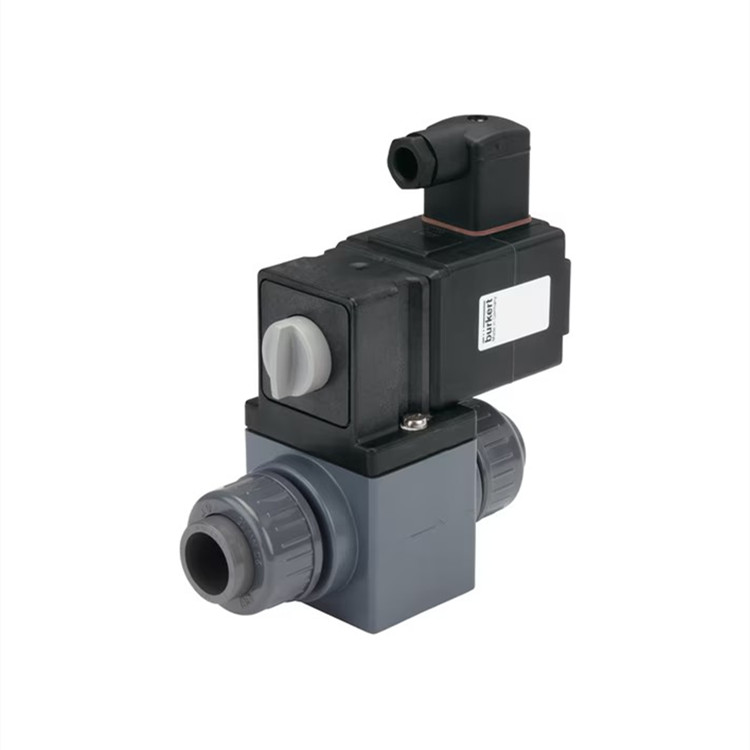

0131 阀门是一种直动式摇臂阀。根据不同的应用，可提供不同的密封材料组合。由于执行机构和流体壳体之间采用隔膜隔离，因此即使是酸或碱等腐蚀性介质也能得到防护控制。pvc 塑料外壳使产品系列更加完善。线圈采用高度耐化学腐蚀的环氧树脂模塑而成。为了降低电能消耗，所有直流型号的线圈中都安装了 “踢落 ”电子元件。可选的电气位置指示器能可靠地检测开关位置。符合德国饮用水条例（uba）的产品可用于饮用水领域。此外，还提供符合 din en 45545：2016（标准 2 部分和 5 部分）--铁路车辆防火标准的 0131 型产品。
性能特点
公称尺寸 dn 20 以下的直动式介质分离阀
抗振、整体螺栓连接的线圈系统
所有直流型号均可降低能耗
电气位置反馈（可选）提高了保障性
坚固耐用、便于维护的手动操作

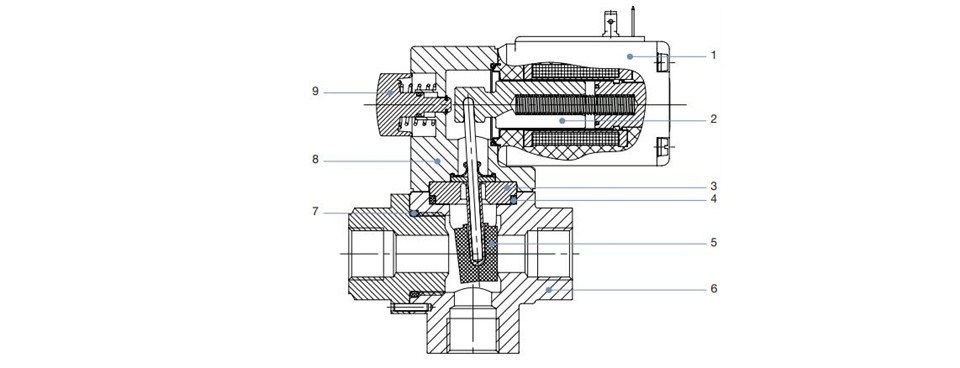

产品结构与细节
1 线圈 环氧树脂
2 核心 不锈钢 1.4105
3 耳轴 聚四氟乙烯
4 o 形圈 nbr、fkm、epdm
5 关闭体 nbr、fkm、epdm
6 黄铜外壳
7 o 型圈 nbr、fkm、epdm
8 pc 角法兰
9 带锁定功能的手动超控
可选功能与配件
2518 型电缆插头
无接线 (ac/dc) 0 至 250 v ac/dc订购号：314802
带 led（交流/直流） 12 至 24 v ac/dc订购号：314812
带 led 和变阻器 (ac/dc) 12 至 24 v ac/dc订购号：314820
带整流器、led 和变阻器 12 至 24 v ac/dc订购号：314816
无接线（ac/dc），带硅胶密封，适用于较高的环境温度，如蒸汽型 (na07)0 至 250 v ac/dc订购号：361687
1087 型定时器模拟
1087-a-bch-uc-28 10 至 30 v ac/dc订购号：348828
1087-a-bdk-uc-28 24 至 240 v ac/dc订购号：348829
curus 1087-a-bch-uc-28*pu01 10 至 30 v ac/dc订购号：348906
curus 1087-a-bdk-uc-28*pu01 24 至 240 v ac/dc订购号：348907
1087 型定时器数字式
1087-a-bfw-uc-29 10 至 48 v ac/dc订购号：348830
1087-a-bdx-uc-29 110 至 240 v ac/dc订购号：348831
curus 1087-a-bfw-uc-29*pu01 10 至 48 v ac/dc订购号：348908
curus 1087-a-bdx-uc-29*pu01 110 至 240 v ac/dc订购号：348909
技术参数
产地：德国
密封件：nbr、epdm、fkm
外壳：pvc、黄铜
线圈：环氧树脂
公称尺寸：dn 10 至 dn 20
开关功能：a、b、c、d、e、f
电磁线圈的隔热等级：环氧树脂线圈等级 h
占空比%：连续运行 100
开关频率：交流 60/分钟；直流max 6/分钟
打开时间：10 至 20 ms
闭合时间：40 至 60 ms
工作电压：24 v/uc、230 v/uc、24 v/50 hz、230 v/50 hz（其他电压可根据要求提供）
吸气交流耗电量：100 至 120 伏
uc耗电量： 100 w
操作交流耗电量：48 va/16 w
uc耗电量： 9 w
电压公差：±10 %
工作介质：侵蚀性和非侵蚀性液体、中性气体、侵蚀性气体（取决于其扩散特性）
介质温度（外壳 密封件）pvc/epdm：-10 至 50 ℃
介质温度（外壳 密封件）pvc/fkm： -10 至 50 ℃
介质温度（外壳 密封件）黄铜/epdm：-30 至 130 ℃
黄铜/fkm：-10 至 130 ℃
黄铜/丁腈橡胶：-10 至 90 ℃
粘度：max 37 mm2/s
电气连接：插头符合 din en 175301 - 803 form a 标准，用于 2518 型电缆插头
防护等级：ip 65，带电缆插头
安装位置：任意位置，执行机构向上
环境温度：max 50 ℃

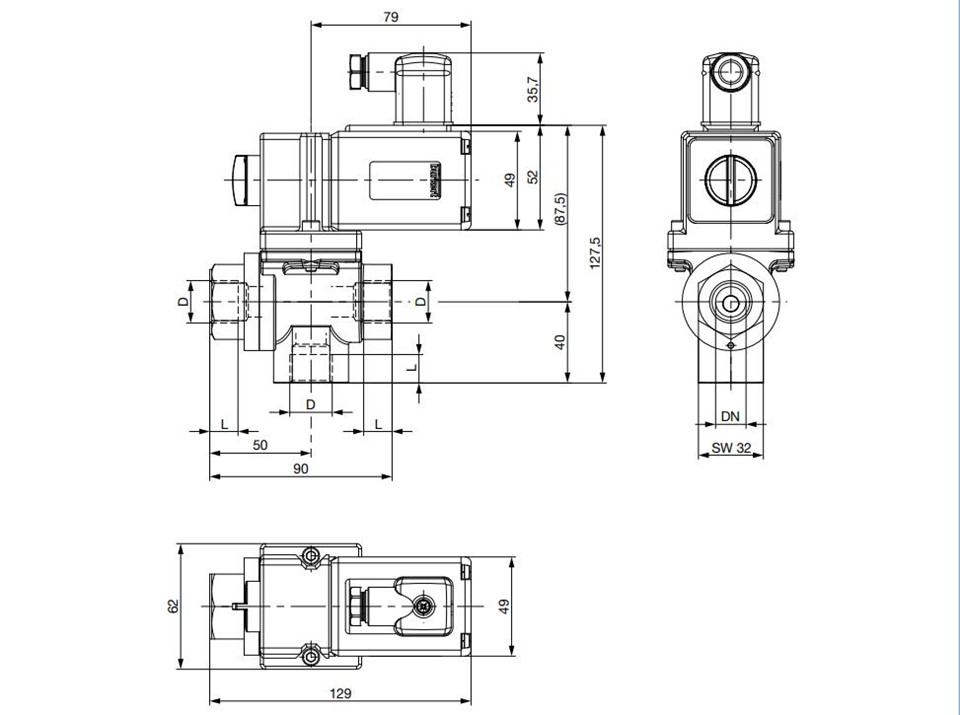

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
