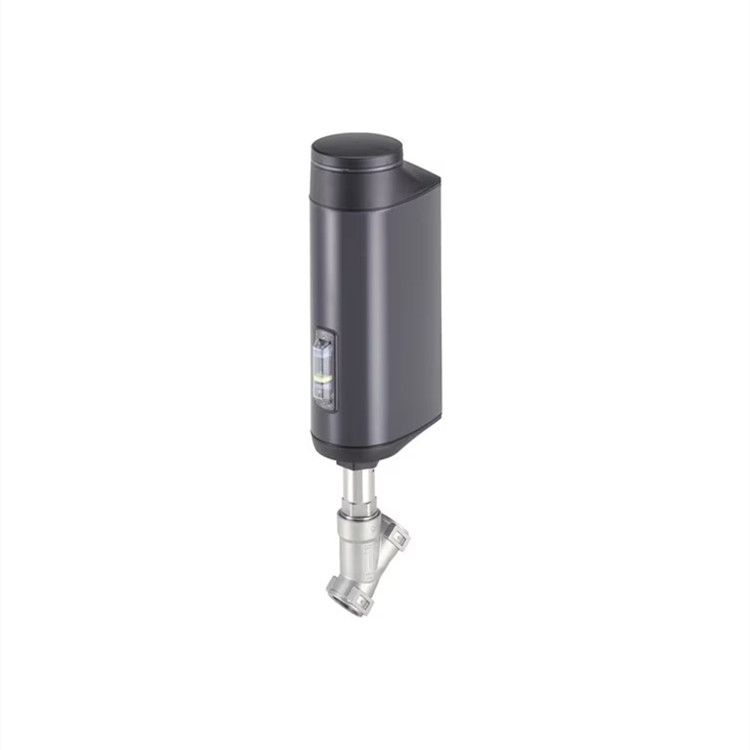

产品介绍
创新型 3320 型 bürkert 开/关阀是在苛刻操作条件下执行关闭任务的加拿大28的解决方案。带循环滚珠丝杠的角座阀的电动执行机构以高达 6 mm/s 的速度将旋转盘移动到所需的末端位置。对工艺信号的反应几乎是瞬时的。必要时，可通过一个可选的储能装置在断电情况下接近位置。电动执行器和截止阀采用封闭式设计，表面坚固耐用。这保证了快速无残留清洁的卫生要求。3320 型电动角座阀的防护等级为 ip65/ip67，具有很强的抗冲击和抗振动能力，因此在恶劣的环境条件下也能正常工作。由于采用了经过验证的带可更换顶套的自动调节主轴填料，角座阀可实现很长的使用寿命和密封性。与现场总线兼容的 3320 型截止阀为操作人员提供了许多有用的功能，如过程监控、阀门诊断和预防性维护，因此具有现代过程自动化的决定性优势。
性能特点
通过蓄能器实现定位
快速关闭流量
耐候和抗冲击设计
表面卫生设计
多种诊断选项

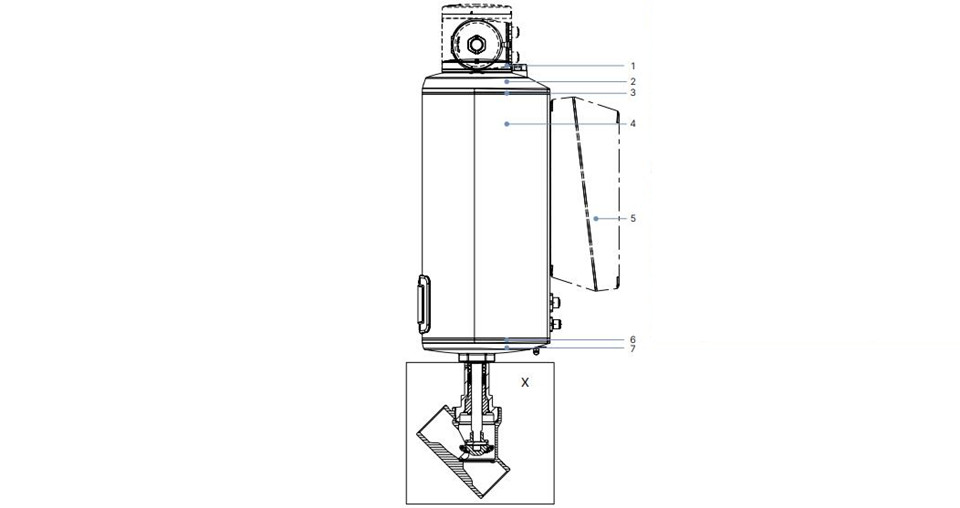

产品结构与细节
1 假盖/外壳 gateway pps（标准），不锈钢 1.4301（用于 atex/icex） 2 驱动盖 pps（标准），不锈钢 1.4301（用于 atex/iecex）
2 驱动盖 pps
3 密封件 epdm
4 驱动室 铝质，粉末涂层
6 epdm 密封件
7 驱动器底座 pps
可选功能与配件
用于设备间数据传输的 sim 卡订购号：291773
用于 dn 15 至 40 管道连接的固定装置订购号：693770
用于 dn 50 管道连接的固定装置订购号：693771
塑料假盖订购号：277881
磨损件能量储存器 safepos 能量包 (ag2)订购号：285834
safepos 能量包 (ag3) 磨损件订购号：20046438
带电缆的 m12 圆形插座，4 针，a 型编码，电缆长度：5 米，用于 x3，工作电压 ag2（不带通讯功能）订购号：918038
m12 圆形插座，带电缆，5 针，l 型编码，电缆长度：5 米，用于 x4，工作电压 ag3（不带通讯功能）订购号：20010840
带电缆的 m12 圆形插座，8 针，a 型编码，电缆长度：2 米，用于 x1，输入和输出信号订购号：919061
软件 bürkert 通信器，8920 型 8920 型
usb büs 接口套件 1（8923 型）订购号：772426
usb büs 接口装置 2（8923 型）订购号：772551
用于 büs 服务接口的 büs 适配器（m12 转 büs 服务接口微型 usb），电缆长度：0.3 mm订购号：773254
技术参数
产地：德国
类型：角座开关阀
公称尺寸（管道连接）：dn 15 至 80, nps ½ 至 3
流入方向：与关闭方向相反（在阀座下方）
重量：根据型号驱动，ag2：5.5 kg；ag3：16 kg（包括阀体在内的总重量取决于管路连接情况）
工作压力：0 至 25 bar(g)；真空型可达 - 0.9 bar(g)（选项）
公称压力：pn 25 (din en 1333)，150 级 (din en 1759)
阀座泄漏：泄漏率 a（符合 din en 12266 - 1 标准）
阀座密封：ptfe 和 peek
测试介质：空气
kv 值：5.0 至 140 m3/h
ag2关闭时间：2.3 至 6 秒；
ag3关闭时间：8.7 秒（取决于移动速度、行程和运行条件）
ag2 驱动力 1300 n 时移动速度：6 mm/s
ag2 驱动力 2500 n 时移动速度：4 mm/s
ag3 驱动力为 7700 n 和 10000 n 时移动速度：3 mm/s（取决于运行条件）
工作电压：24 v dc ± 10 %（max残余纹波 10 %）
工作电流
ag2：max 3 a（max负载时，包括可选 safepos 能量包的 1 a 充电电流）。min工作温度下额外 2 a。
ag3：max 5 a（max负载时，包括可选 safepos 能量包的充电电流）。min工作温度下额外 6 a。
防护等级（din en 61140）：iii
工作周期：100
待机功耗：2 至 4 w
标准信号（模拟）：0 至 5 v（对数 “0”） 10 至 30 v（对数 "1）
现场总线（数字）：bürkert 系统总线 (büs)（标准）；canopen（选配）；ethernet/ip、profinet、modbus tcp（通过集成网关选配）
过程介质：蒸汽、中性气体、水、酒精、油、燃料、液压油、盐溶液、碱、有机溶剂、氧气（选项）
介质温度：- 40 至 230 ℃
粘度：高达 600 mm²/s
耐清洁剂性：根据艺康测试方法：f&e/p3-e no.
环境温度：- 25 至 65 ℃ （仅不含附加模块）
防护等级：ip65/ip67 (din en 60529)，nema 4x
安装位置：任何位置，执行机构朝上

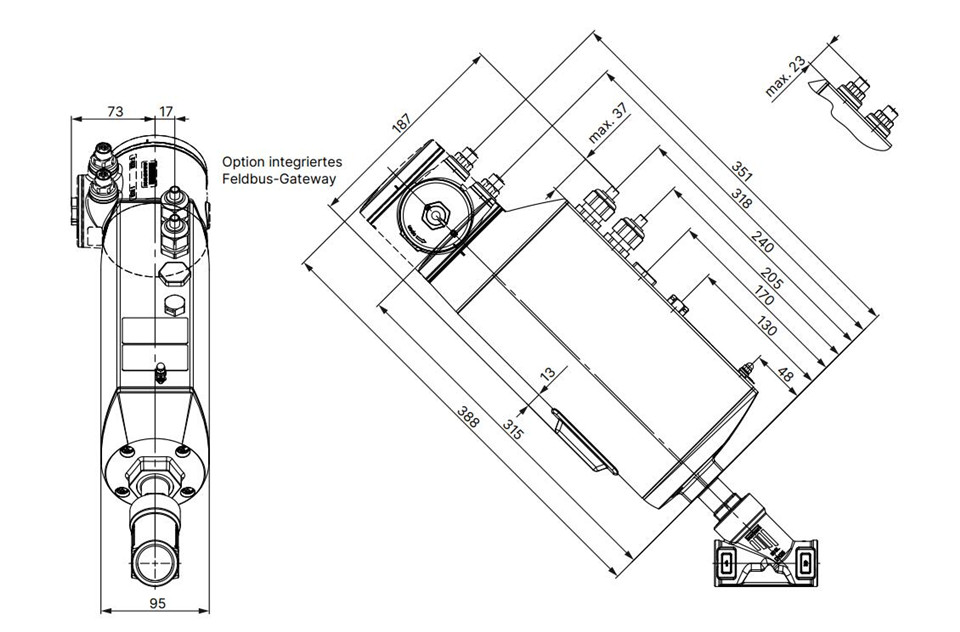

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
