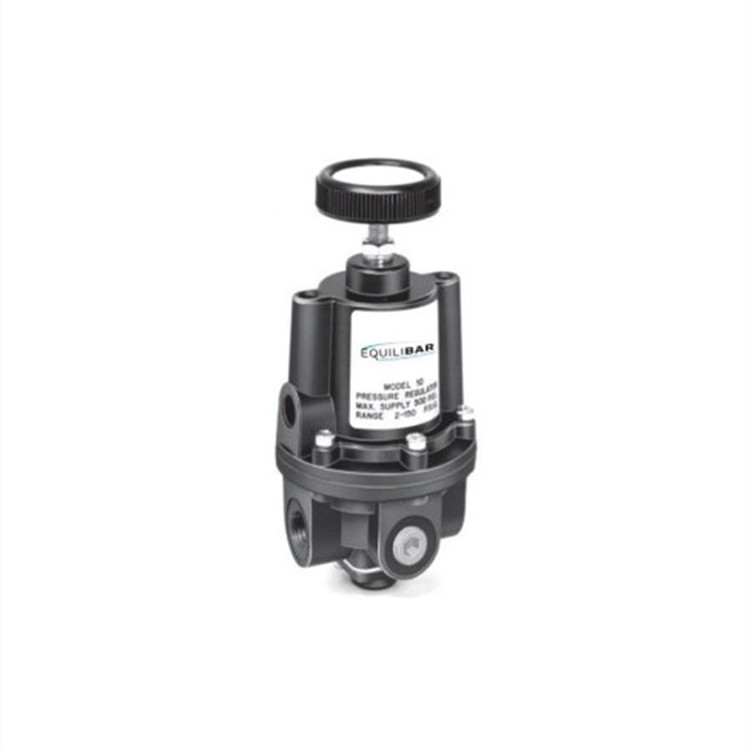

产品介绍
10 系列调压阀利用力平衡原理控制阀组件的移动，从而控制输出压力。当调压阀调节到特定设定点时，正偏压弹簧的向下力将隔膜组件向下移动。供气阀打开，允许空气进入出气口。当达到设定点时，正偏压弹簧施加的向下力与作用在隔膜组件上的下游压力的力相平衡。由此产生的力将供气阀向上移动，以减少流向出气口的气流。由于作用在隔膜组件顶部和底部的力之间的平衡，出口压力得以保持。10 型设计用于需要大容量和准确过程控制的应用。通过使用滚动隔膜进行平衡的提升阀，即使在供应压力变化很大的情况下也能确保输出压力恒定。通过使用吸气管，可根据流速调节供气量，从而在不同的流量条件下保持调节压力的稳定性。
性能特点
控制灵敏度为 1/8 英寸水柱，可用于精度工艺
压力平衡供应阀可防止供应压力变化影响设定点
独立的控制室将隔膜与主流隔开，去除了 “嗡嗡 ”声
吸气管可补偿流动条件下的下游压力下降
加拿大注册号 (crn) 认证，适用于所有地区和省份

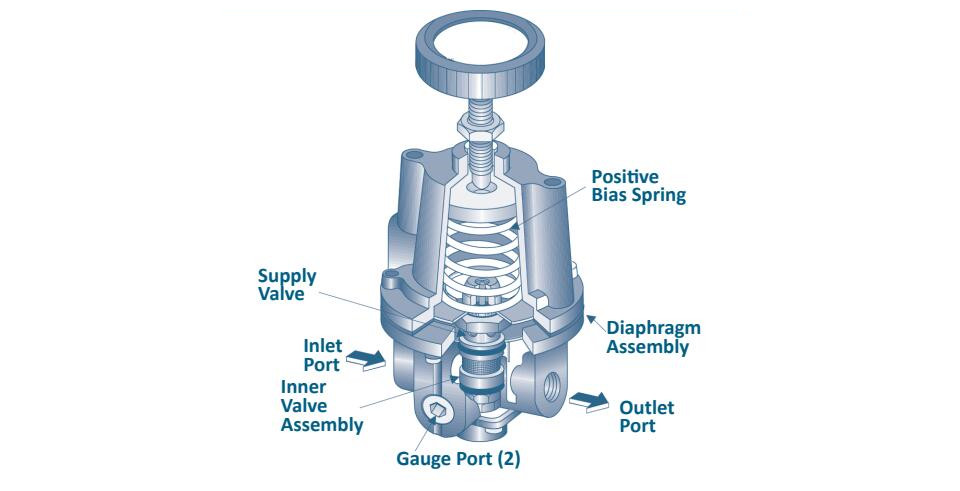

产品结构与细节
正偏压弹簧
供应阀
进气口
内阀组件
隔膜组件
出口接口
压力表接口 (2)
技术参数
产地：美国
供应压力：max 500 psig [35.0 bar] (3500 kpa)
管道尺寸：1/4 英寸 npt
流量：40 scfm (68 m³/hr) @ 100 psig, [7.0 bar], (700 kpa) 供气和 20 psig, [1.5 bar], (150 kpa) 设定值
排气量：5.5 scfm (9.35 m³/hr) （下游压力为 5 psig，[.35 bar]，（35 kpa），＞20 psig，[1.5 bar]，（150 kpa）设定点）。
供气压力影响：100 psig [7.0 bar] (700 kpa) 时，＜0.1 psig [0.007 bar] (0.7 kpa)
环境温度：-40 至 200 ℉（-40 至 93.3 ℃）
危险等级：标准型号用于非危险环境。适用于 atex 等级型号、
机身和外壳材质：铝制
隔圈材质：丁腈橡胶和达克龙橡胶
边框材质：黄铜、镀锌钢

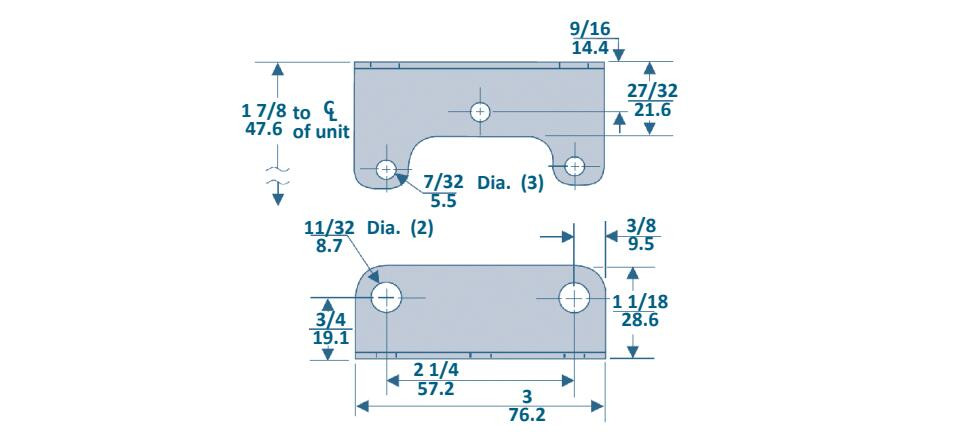

产品尺寸
产品应用
用于试运行背压调压器、与空气或惰性气体接触、适用于任何须将较高压源调节到准确的较低压力的应用场合
