产品介绍

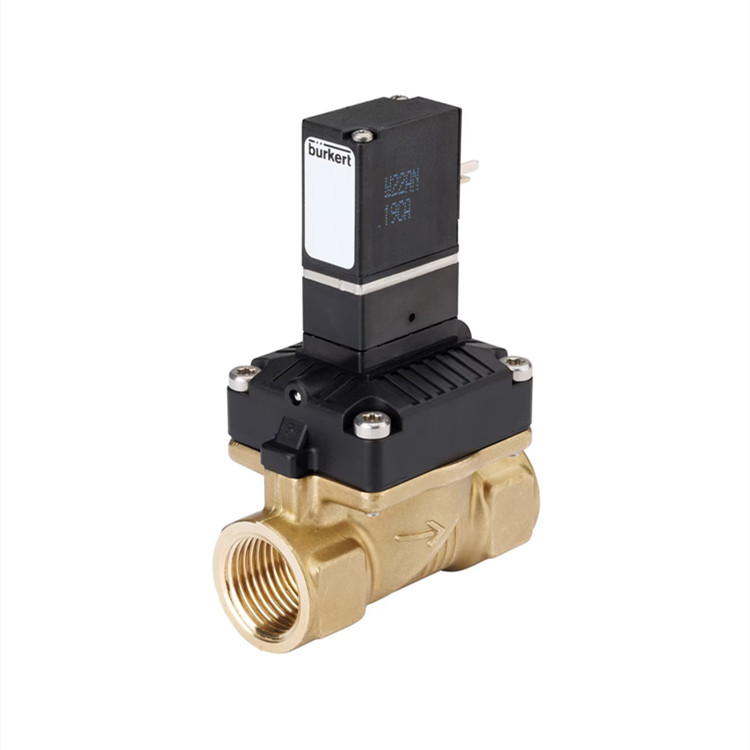

6212 型是带伺服膜片的先导式 2/2 通电磁阀。执行器与介质之间由分离膜片隔开。因此，它可用于腐蚀性较强的介质。外壳材料包括黄铜、不锈钢和塑料。该阀只需少量电力，重量轻，设计紧凑。阀门内部零件的特殊设计和几何形状确保了软关闭功能，只有很低的压力峰值。
性能特点
dn 20 的伺服控制隔膜阀
介质隔离
阀体材质有黄铜、不锈钢和塑料
工作原理 nc 和 no

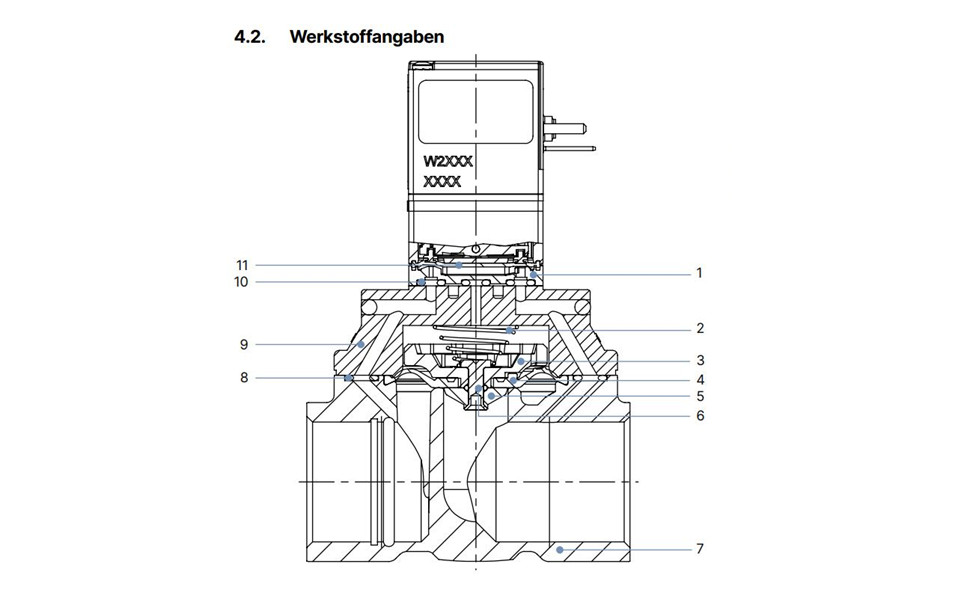

产品结构与细节
1 法兰外壳 pps
2 压力弹簧 不锈钢 1.4310
3 隔膜盘 pps
4 隔膜 nbr、fkm 或 epdm
5 隔膜支架 pps
6 绞接螺栓 黄铜或不锈钢
7 阀体 黄铜、不锈钢或 ppe/pa
8 o 形圈 fkm 或 epdm
9 盖 不锈钢或 ppe/pa
10 o 形圈 nbr、fkm 或 epdm
11 分离隔膜 fkm 或 epdm
可选功能与配件
三件套连接件由 ppe/pa 制成
g ⅜ 10 mm nbr订购号：142425
g ⅜ 10 mm fpm订购号：142426
g ⅜ 10 mm epdm订购号：142427
g ½ 13 mm nbr订购号：142428
g ½ 13 mm fpm订购号：142429
g ½ 13 mm epdm订购号：142430
2516 型电缆插头，插头形状 c，符合 din en 175301 - 803 标准
无接线 0 至 250 v ac/dc订购号：303141
带 led 12 至 24 v ac/dc订购号：303145
带 led 和变阻器 12 至 24 v ac/dc订购号：303148
带整流器、led 和变阻器 12 至 24 v ac/dc订购号：303142
技术参数
产地：德国
垫片：丁腈橡胶、三元乙丙橡胶、氟橡胶
法兰外壳：先导 pps
外壳：黄铜、不锈钢、ppe/pa
外壳盖：不锈钢、ppe/pa
公称尺寸：dn 10 至 dn 20
开关功能：a 和 b
占空比 %：连续运行 100 占空比 (24 v/dc)
打开时间：0.1 至 0.5 s
合闸时间时间：0.2 至 2.2 s
工作电压：24 v/dc（可根据要求提供其他电压）
功耗：3.4 w
电压容差：± 10 %
工作介质：不腐蚀外壳和密封材料的中性和轻微腐蚀性气体和液体介质。
介质温度
对于 nbr：0 至 50 ℃
对于 epdm：- 10 至 50 ℃
对于 fkm：0 至 50 ℃
粘度：max 21 mm2/s
电气连接：用于 2516 型电缆插头的插头符合 din en 175301 - 803 form c 标准(用于 24 v/dc 的侧面插头）
电源连接：g ¼ 至 g 1 根据要求提供 npt）
螺纹插座：g ⅜, g ½ （带 ppe/pa 外壳）
防护等级：ip65，带电缆插头
安装位置：任何位置，执行机构朝上安装
环境温度：max 55 ℃（带 ppe/pa 外壳 50 ℃）

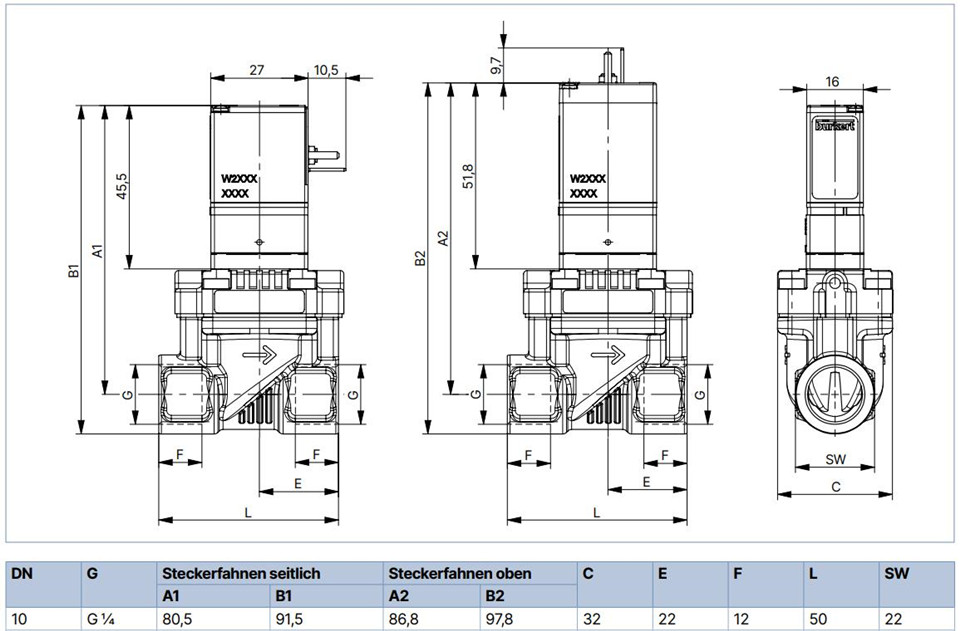

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
