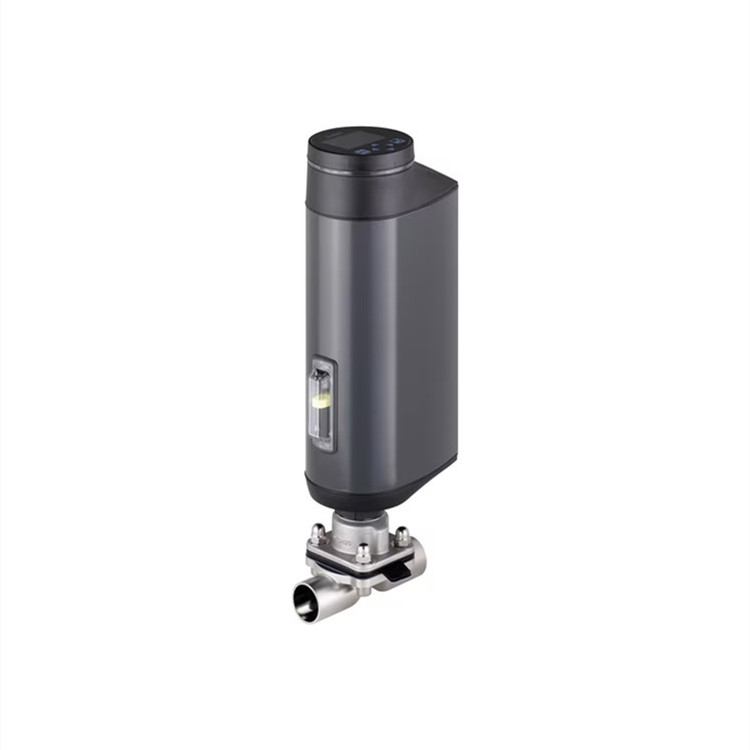

产品介绍
3363 型外部控制隔膜阀由电控线性执行机构（定位器）、隔膜和二通阀体组成。带循环滚珠丝杠的电动执行机构可确保在卫生或腐蚀性环境条件下使用。流量优化的阀体死区小，流量大，应用范围广。通过可选的储能装置，可在断电情况下保证位置。位置通过 360° led 发光环显示。为保护膜片，执行器具有驱动力调节功能。ip65/ip67 的高 ip 防护等级确保了充分的防溅保护。带滚珠丝杠的隔膜阀的电动执行器能以高达 4 mm/s 的高速移动到所需的终端位置。阀门还配有机械位置指示器和相应的 atex/ii 3g ex ec iic t4 gc/ii 3d ex tc iiic t135 °c dc 防爆保护装置。
性能特点
储能式防护位置
驱动力可调
诊断功能和现场总线连接
与产品接触的表面 ra ≤ 0.38 µm 至 1.6 µm（可选电抛光处理）
可提供公称连接尺寸 dn 06 至 dn 100

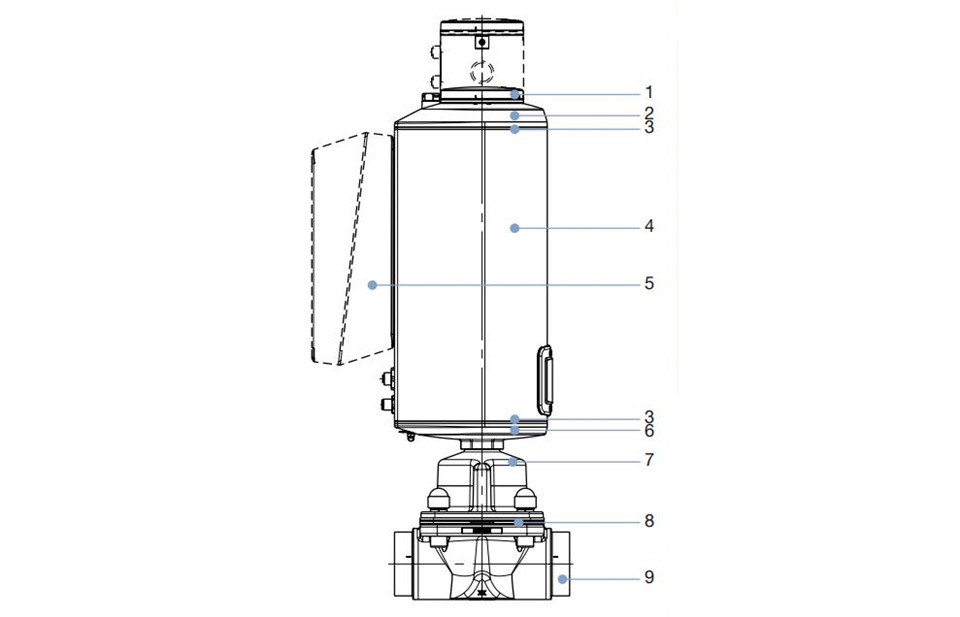

产品结构与细节
1 显示屏外壳/空白盖 pps（标准），不锈钢 1.4301（用于 atex/icex） 2 驱动盖 pps（标准），不锈钢 1.4301（用于 atex/iecex）
2 驱动盖 pps
3 密封件 epdm
4 驱动器外壳 铝质，粉末涂层
6 驱动底座 pps
7 隔膜底座 不锈钢 1.4308
8 隔膜 epdm (ad) ptfe/epdm (ea) ptfe/epdm (eu) gylon 和 epdm 的层压材料 (er)
9 阀体
可选功能与配件
用于设备间数据传输的 sim 卡订购号：291773
用于 dn 08 至 dn 40管道连接的固定装置 订购号：697473
塑料假盖订购号：277881
磨损件储能器 safepos 能量包 (ag2)订购号：285834
磨损件储能包 safepos 储能包 (ag3)订购号：20046438
带电缆的 m12 圆形插座，4 针，a 型编码，电缆长度：5 米，用于 x3，工作电压 ag2（不带通讯功能）订购号：918038
m12 圆形插座，带电缆，5 针，l 型编码，电缆长度：5 米，适用于 x4，工作电压 ag3（不带通讯功能）订购号：20010840
m12 圆形插座，带电缆，8 针，a 型编码，电缆长度：2 米，用于 x1，输入和输出信号订购号：919061
m12 圆形插头，带电缆（屏蔽），5 针，a 型编码，电缆长度：2 米，用于 x2，实际过程值输入信号（仅适用于带过程控制器的型号）订购号：559177
8920 型 bürkert communicator 软件
usb büs 接口套件 1（8923 型）订购号：772426
usb büs 接口 2（8923 型）订购号：772551
用于 büs 服务接口的 büs 适配器（m12 转 büs 服务接口微型 usb），电缆长度： 0.3 mm订购号：773254
技术参数
产地：德国
ag2：2 号驱动器，膜片尺寸 8 至 40 时的额定力为 2500 n
ag3：执行机构规格 3，膜片尺寸 40 至 100 时的额定力为 11500 n
锻钢阀体 (vs)：根据 bn2 din en 10222-5 标准锻造不锈钢 1.4435，根据 astm a182/ a182 m 标准锻造 f316l，根据 asme bpe 标准锻造 316l
不锈钢块材料（vi 等）：不锈钢块材料 1.4435（符合 bn2 标准）和 316l（符合 asme bpe 标准）
管道成型外壳 (vp)：不锈钢管 1.4435-bn2 / uns s31603 (316l)，符合 din 11866、astm a269 / a270、din en 10217-7 / 10216-5 标准。
铸铁阀体 (vg)：不锈钢熔模铸造 1.4435 / 316l
塑料阀体（pw、pv、pp、pd）：pvc-c、pvc-u、pp、pvdf
膜片：epdm（ad）、ptfe/epdm（ea）、 ptfe/epdm（eu）、gylon 和 epdm 层压材料（er）
膜片尺寸：8 至 100
塑料阀体尺寸：15 至 100
锻钢阀体 (vs)
电抛光内表面：ra ≤ 0.38 µm (no 17) (asme bpe sf4/din he4)(外部锻造表面，电抛光）
内部机械抛光：ra ≤ 0.5 µm (no 14) (asme bpe sf1)（外部锻造表面）
不锈钢块材料（vi 等）
内部电抛光：ra ≤ 0.38 μm (no 17) (asme bpe sf4/din he4)(外部电抛光)
内部机械抛光：ra ≤ 0.5 μm (no 14) (asme bpe sf1)（外部机械加工）
管成型外壳 (vp)
内部电抛光：ra ≤ 0.38 μm (no 17) (asme bpe sf4/din he4)(外部电抛光)
内喷玻璃珠：ra ≤ 1.6 μm (no 05) （外喷玻璃珠）
铸铁阀体 (vg)
内部电抛光：ra ≤ 0.6 μm (no 16) （asme bpe sf6）（外部铸造表面，电抛光）
内侧机械抛光：ra ≤ 0.76 µm (no 06) (asme bpe sf3/din h2) (外侧铸造表面)
断电时位置：带 safepos 能量包：打开、关闭或可自由编程 不带 safepos 能量包：锁定在后位置
safepos 能量包使用寿命：长达 10 年（取决于运行条件）
控制器版本：定位器或过程控制器（可选）
ag2关闭时间：1.5 至 4.5 秒(取决于移动速度、行程和运行条件）
ag3关闭时间：5.7 至 12.0 秒(取决于移动速度、行程和运行条件）
移动速度：4 mm/s（ag2 驱动力为 2500 n）；3 mm/s（ag3 驱动力为 11500 n）
位置控制死区：± 0.4 %
工作电压：24 v dc ±10 % （max残余纹波 10 %）
工作电流
ag2：max 3 a（max负载时，包括可选 safepos energy-pack 储能装置的 1 a 充电电流）。
safepos energy-pack 储能装置的 1 a 充电电流）
min工作温度下：额外 2 a
ag3：max 5 a（max负载时，包括选配的 safepos energy-pack 储能装置的充电电流）。
safepos energy-pack 储能装置的充电电流）
min工作温度下：额外 6 a
保护等级（din en 61140）：iii
工作周期%：100
待机功耗：1 至 5 w
公称直径（管道连接）：dn 06 至 dn 100 (⅛“ 至 4”)
无显示屏环境温度：-10 至 65 °c
带显示屏环境温度：-10 至 60 °c
带 safepos 能源包储能装置环境温度：-10 至 55 °c
防护等级：ip65/ip67（din en 60529），nema 4x
安装位置：任何位置，执行器朝上安装

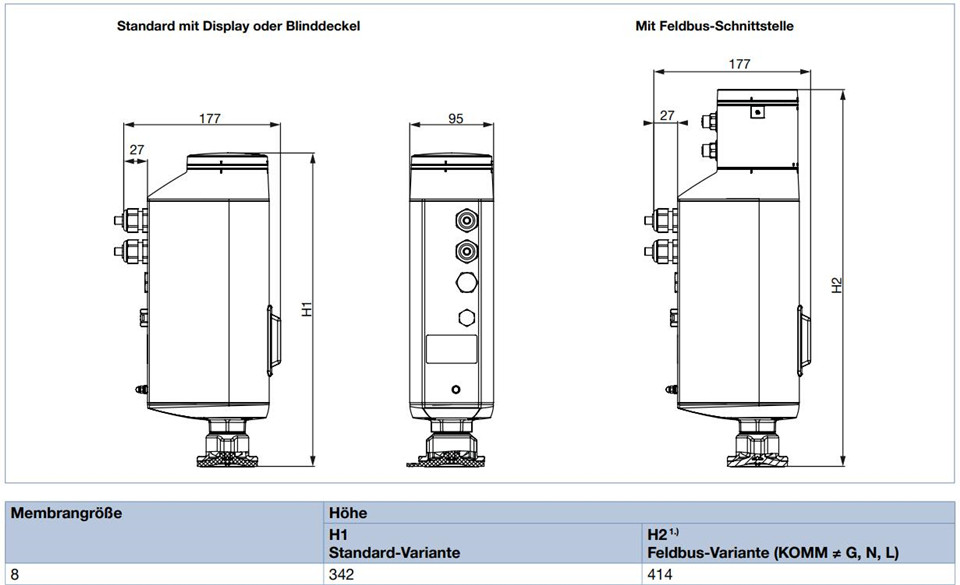

产品尺寸
产品应用
工业制造、半导体制造、实验室、燃气检测、环保监测、食品加工、建筑材料等
