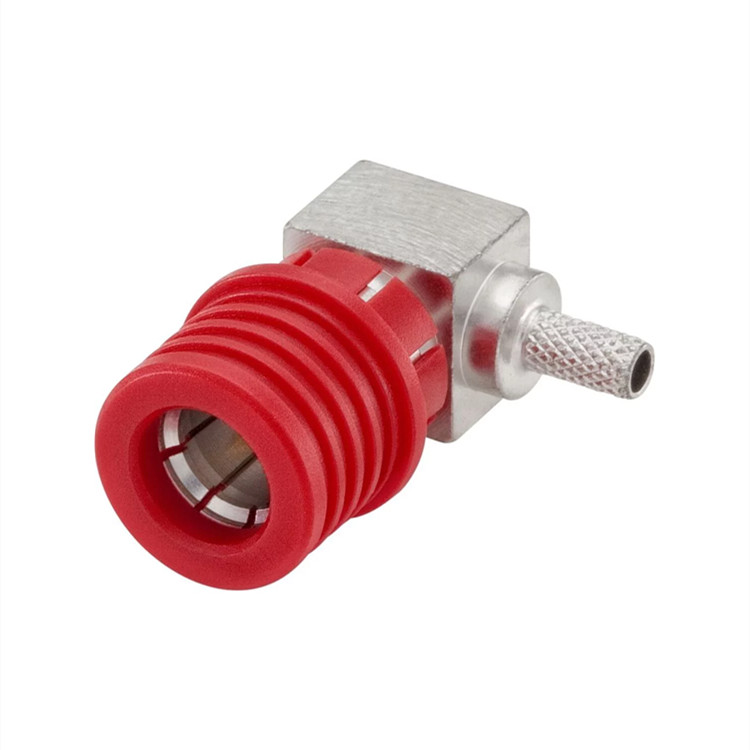

产品介绍
rosenberger qma 连接器基于 sma 连接器标准，专为高达 18 ghz 的应用而设计。快速锁定机制可在狭小的空间（主要是移动基站）内实现轻松可靠的连接，速度比 sma 连接器快 10 倍。由于采用较小间距和无辊连接，无需使用扭矩扳手紧固连接螺母，因此封装密度也优于 sma。rosenberger提供标准 qma 和塑料快锁装置，有四种不同的颜色编码。qma 不能与 sma 互换使用。
性能特点
快速连接 - 比标准 sma 快 10 倍
狭小的空间和小间距
无螺栓连接
快速锁定装置 - 可靠、简便
rosenberger提供四种不同颜色编码的标准 qma 和塑料快锁机构
可根据要求提供非磁性产品
可选功能与配件
电缆连接器
面板连接器
pcb 连接器
电缆组件
适配器和端接
测量设备和附件
工具
带塑料的型号
根据要求提供快速锁定装置
根据要求提供非磁性型号
技术参数
产地：德国
阻抗：50 ω
频率范围：直流至 18 ghz
回波损耗（电缆接头直通）
≥ 32 db @ dc 至 3 ghz
≥ 25 db @ 3 至 6 ghz
插入损耗：≤ 0.05 x √ f [ghz] db
绝缘电阻：≥ 5 gw
中间接触电阻：≤ 3 mω
外接触电阻：≤ 2.5 mω
测试电压：1000 v rms
工作电压：480 v rms
功率处理：70 w @ 2.2 ghz
射频泄漏 - 接口
≥ 95 db @ dc 至 2 ghz
≥ 80 db @ 2 至 4 ghz
≥ 70 db @ 4 至 6 ghz
互调 3 阶：≤ -120 dbc (2 x 43 dbm)
对接周期：≥ 100
接口保持力： ≥ 60 n
啮合力：27 n（典型值）
脱离力：20 n（典型值）
间距：≥ 12.4 mm
温度范围：-40 至 85 ℃
热冲击：iec 61169-1，子条款 9.4.4 (-40 ℃ / 85 ℃)
湿热：iec 60169-1，子条款 16.3（96 小时；稳定状态）
耐腐蚀性：iec 60169-1，子条款 16.7（48 小时）
振动：随机 iec 60068-2-64
max焊接温度（pcb 连接器）：iec 61760-1， 260 ℃ 10 秒

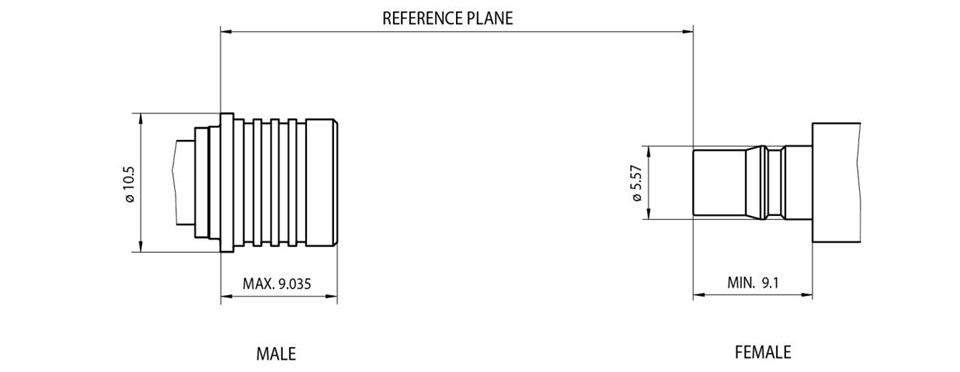

产品尺寸
产品应用
适用于狭小空间内的柔性和半柔性电缆及 pcb 应用、移动基站
