产品介绍

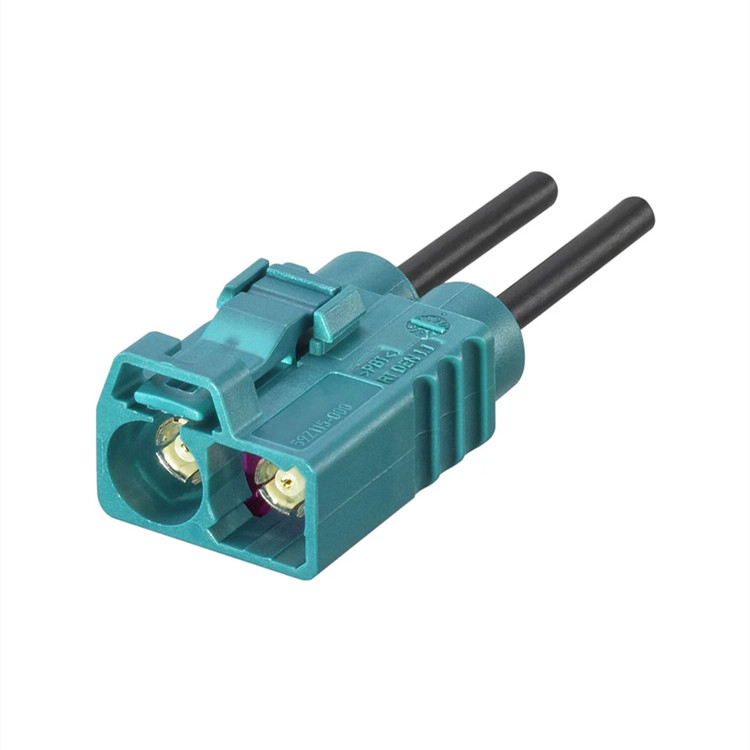

rosenberger fakra 行业标准兼容连接器专为满足汽车行业严格的机械和环境要求而设计。这些高质量的 fakra 连接器具有符合 fakra 编码行业标准的特定颜色编码塑料外壳，可确保高电气和机械性能。13 种不同的机械和颜色代码便于识别，独特的键控可避免错配和额外的单中性编码。结合rosenberger的车削件生产技术和 fakra sf 冲压和成型技术，这些制造的产品适合线束制造商进行过程保障和全自动组装，从而显著降低生产成本。
性能特点
阻抗 50 ω
频率范围 dc 至 6 ghz
数据传输率高达 8 gbps
回波损耗 ≥ 18 db
温度范围 -40 ℃ 至 105 ℃
配接周期 ≥ 25
13 种机械和彩色编码以及 1 种中性编码
主锁和副锁
独立线圈上的冲压件（中间触点、支撑套、连接器头插头）
满足汽车行业的苛刻要求
防护编码系统确保不会误用
主锁和副锁系统确保装配高保障性
可靠耐用
多种外壳节省空间，可快速插入操作
可提供独立外壳
可选功能与配件
电缆连接器（直插式、直角式）
pcb 连接器（插针焊接、smd）
面板连接器
标准化外壳（单层、双层、三层、四层）
电缆组件
定制加拿大28的解决方案
校准套件
测量设备和附件
工具
防水型
技术参数
产地：德国
阻抗：50 ω
频率范围（取决于电缆）、连接器、装配、测试：直流至 6 ghz
回波损耗：≥ 18 db
插入损耗：≤ 0.1 x √f(ghz) db
绝缘电阻：≥ 1 x 1 gw
中间接触电阻：≤ 5 mw
外接触电阻：≤ 5 mw
测试电压：750 v dc
工作电压：60 v dc
接触电流（取决于电缆尺寸、连接器和外壳）：≤ 4 a dc
射频泄漏：≥ 65 db
对接周期（标准）：≥ 25
对接周期（防水）：≥ 5
啮合力（单个，标准）：≤ 25 n
啮合力（防水）：≤ 45 n
脱离力：≥ 2 n
锁舌锁紧力：≥ 110 n
主锁锁紧力：≥ 80 n
副锁锁紧力：≥ 60 n
温度范围：-40 至 105 ℃
振动：din en 60068-2-64
机械冲击：din en 60068-2-27
热冲击：din en 60068-2-14 na
温度湿度循环：din en 60068-2-30 variante 2
高温暴露：din en 60068-2-2
外触点：铜锌、铜锡、锌、不锈钢
中间触点：cuzn, cube, cusn
介质：ptfe、pa、lcp、pbt
密封垫：硅树脂、橡胶
压接卡套：cuzn、cusn
塑料外壳：pbt、pa、ppe、pom
辅助锁：pbt、pa、ppe
压板外触点：金、镍、锡、不锈钢
中间触点：金

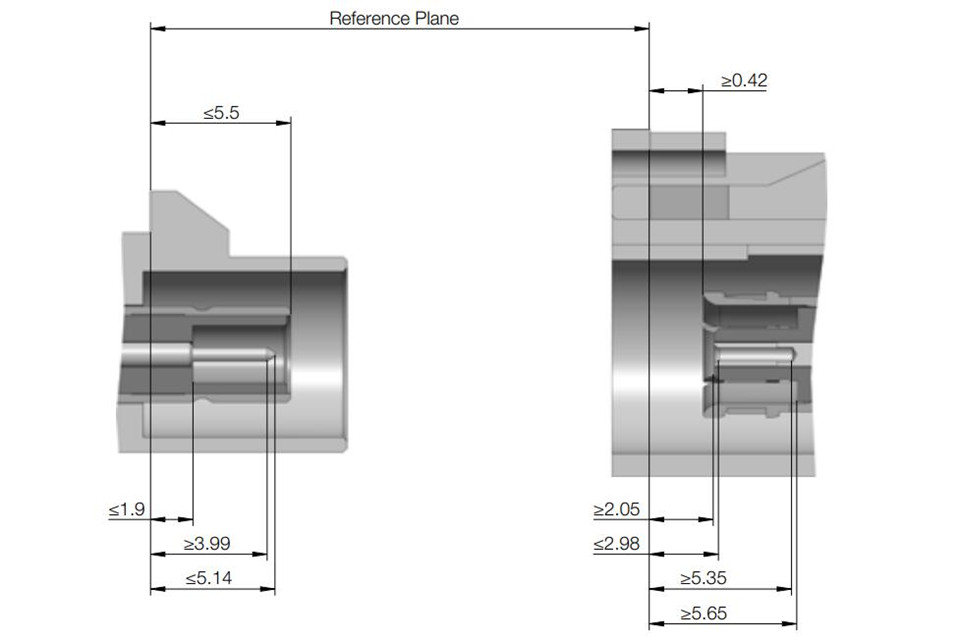

产品尺寸
产品应用
摄像头、用于检测、评估和反应的传感器、高性能计算、无线电天线、gps 远程信息处理或导航、信息娱乐和电视、移动通信、射频蓝牙/无线局域网应用、用于无钥匙进入的射频遥控器、车辆辅助加热
