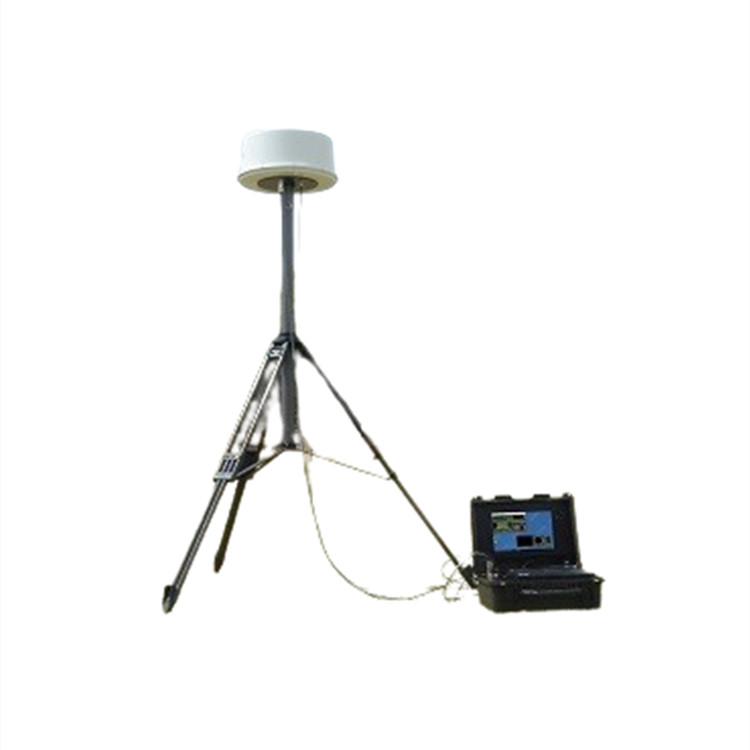

winradio wd-3300 无线电测向系统采用成熟的多普勒和瓦特森-瓦特方法，结合统计信号处理技术，为政府、军事、执法和工业应用提供经济有效的无线电测向仪。整个 df 系统包括集成的接收器、电池、充电装置和控制电路，装在一个小巧坚固的手提箱中，无论有无外部电源，都能快速方便地部署到任何地方。天线系统配有一个坚固的三脚架，采用 8 极阵列，适用于高频/甚高频和更高频频段，可实现高精度。df 系统的主用户界面是围绕虚拟接收机控制面板设计的，因此可以像操作传统通信接收机一样操作该系统。为了很大限度地方便操作员，方位以数字格式显示，既有瞬时值，也有平均值。圆形方位角显示屏带有可自由调节的北方参考点，并具有额外的“polar模式”。这样，用户就可以评估相对于轨迹长度的信号强度。轨迹衰减时间可调，有助于识别随机反射。瀑布图和直方图可即时显示信号方位在一段时间内的分布情况，有助于验证信号方位角指标的质量。

紧凑型独立系统

单接收器或双接收器版本

频率范围广，可扩展至 3.5 千兆赫

成熟可靠的伪多普勒方法

移动或固定部署

无需工具即可快速安装系统

坚固耐用，不受天气影响

高精度

实时射频/音频频谱分析仪

主电源和电池操作

单或双接收器配置

集成指南针补偿

可选 gps 记录

可选客户端/服务器控制

可选三角测量和制图

wd-3300rp-g315 单通道便携式 df 系统（含 100-1000 mhz 标准 wd-3300-ax310d 天线）

wd-3300rp-g315-2 双通道便携式 df 系统（含 100-1000 mhz 标准 wd-3300-ax310d 天线）

集成的接收器、电池、充电装置和控制电路

一个手提箱，无论有无外部电源，都能快速方便地部署到任何地方

天线系统配有一个坚固的三脚架，采用 8 极阵列

wd-3300-ax320d 可选高频/甚高频天线 2-100 mhz

wd-3300-ax330d 可选 uhf/shf 天线 1000-3500 mhz

wd-3300-gps gps 选件

wd-3300-cso 客户端/服务器选件

wd-3300-tmo 三角测量/测绘选件

产地：美国

接收器频率范围：9 khz 至 1800 mhz，可扩展至 3500 mhz

df 频率范围：标准型号：100 至 1000 mhz（含 wd-3300-ax310d 天线）

可选频率扩展：2 至 100 mhz（wd-3300-ax320d 天线）

可选频率扩展：1000 至 3500 mhz（wd-3300-ax330d 天线）

调制类型：am、ams、lsb、usb、dsb、isb、cw、fm-n、fm-w

动态范围：90 db

灵敏度：-113 dbm（fm，400 mhz，12 db sinad）

df 方法：伪多普勒（wd-3300-ax310d 和 wd-3300-ax330d 天线）；watson-watt（wd-3300-ax320d 天线）

df 精度：typ. 2 度有效值（wd-3300-ax310d 天线，在无反射环境下）

控制装置尺寸（宽×高×深）：460 × 330 × 165 mm；18.1 × 13.0 × 6.5 英寸

控制单元重量：12.8 kg（28.2 磅）

天线罩高度：355 mm（14.0 英寸）

天线罩直径：505 mm（19.9 英寸）

三脚架高度：max 2.0 m（6.6 英尺）

天线和三脚架总重量：16.1 kg（35.5 磅）

政府、军事、执法、工业应用
