在旋转过程中不做任何轴向运动。这就将旋转过程所需的空间减少到更低限度。由于在平面上旋转，因此在小缝隙或窄肋中旋转和夹紧工件不成问题。旋转夹具通过简单的气动传感装置，可查询活塞杆在旋转出上端位置的位置。排气孔采用特殊装置密封。这意味着在传感位置不会漏气。此外，micromat 无回转行程的回转夹具还提供用于顶置加工的集成防护系统。在液压系统压力骤降的情况下，夹钳会进行轴向运动。旋转的机械阻挡可防止油缸松动和工件脱落。

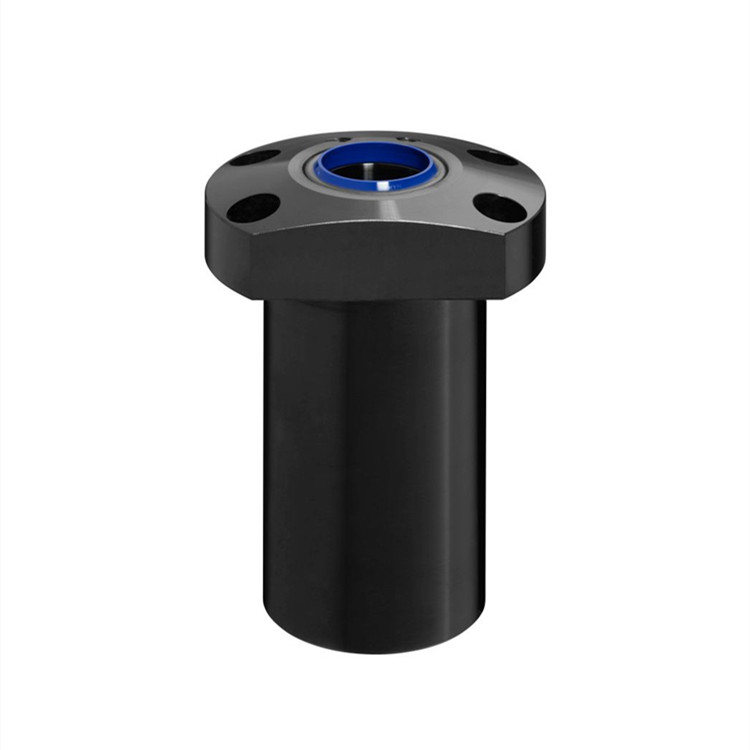

带头部法兰的圆柱形外壳

法兰底部的 o 型环连接

通过密封空气进行查询

2 种尺寸，每种尺寸有 2 个行程范围

标准配置有 4 种头部形状可供选择

可在 0° 至 90° 之间以 1° 为增量选择标准旋转角度

无旋转行程

可选择带分度或不带分度（仅适用于锥型）

旋转方向可选择向右或向左

可自由选择夹紧点（带分度、叉头和摆动眼的锥形型号）

产地：德国

尺寸：028 mm

行程长度：12 mm

旋转行程：0 mm

活塞杆直径：28 mm

活塞直径：40 mm

旋转角度：0° 至 90° (1° 间距)

夹紧压力面积：6.4 cm²

松开压力面积：12.6 cm²

夹紧体积：22.3 cm³

松开时的体积：30.6 cm³

100 bar无损轴向压缩力：6.4 千牛

max容许流量：0.9 升/分钟

max压力：250 bar

min压力：30 bar

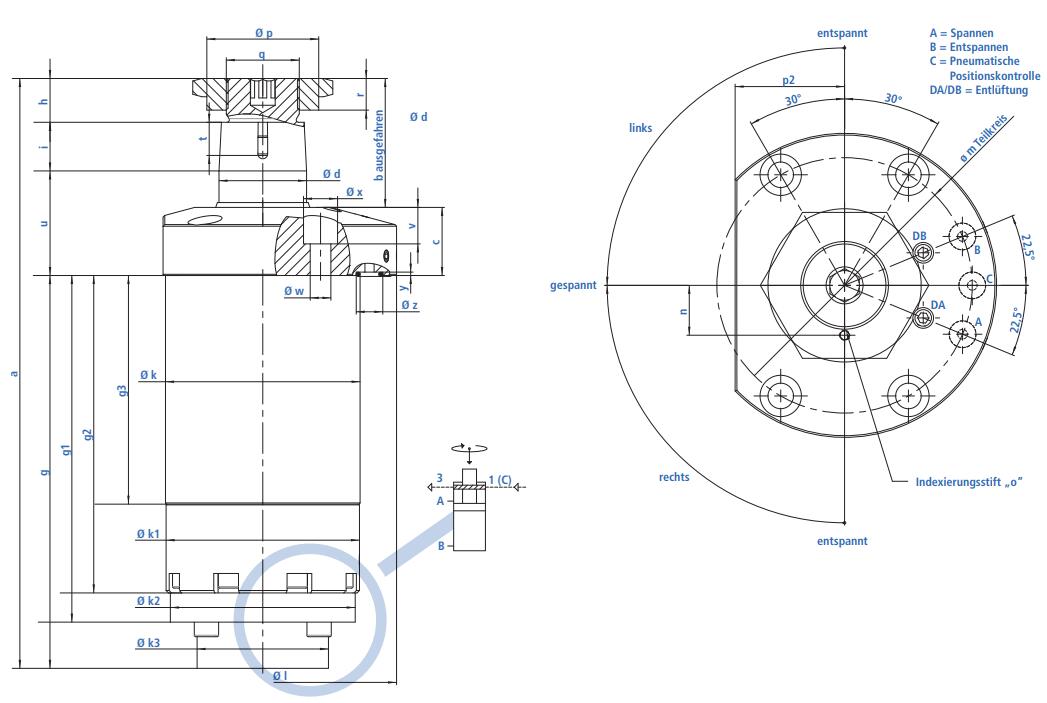

c：27 mm

直径 d：28 mm

冲程 e 冲程长度可按 1：步选择（外部尺寸保持不变）：12 至 7 mm

f：50 kn

g：150,5 mm

g1：142 mm

g2：119 mm

g3：85 mm

ø k：65 mm

ø k1：64.6 mm

ø k2：64 mm

ø k3：45 mm

ø l：95 mm

ø m：80 mm

n：13,9 mm

o：ø 3x5 mm

p2：33,5 mm

v：15 mm

ø w：8.5 mm

ø x：14 mm

y：1,5 mm

ø z：11 mm

工具制造、设备制造、机械制造、铸造技术和汽车工业
