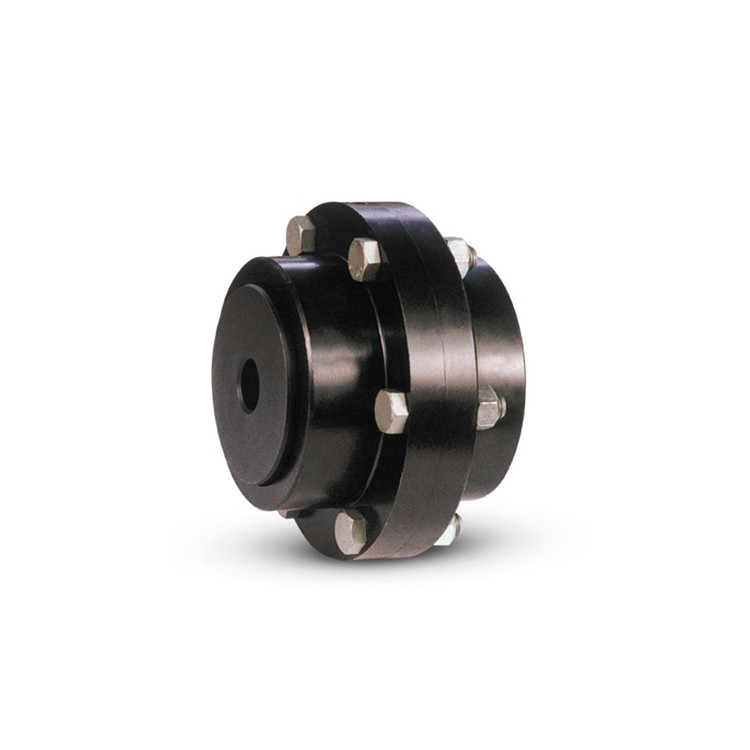

产品介绍
齿轮联轴器由侧面、顶端和齿部带有多冠齿的轮毂组成。与市场上类似容量的联轴器相比，该联轴器结构简单、紧凑、重量轻，可传输相同的功率。
性能特点
结构简单
设计紧凑
重量轻
选型指南
ed 系列 带双壳 ed 130 至 ed 110000 扭矩额定值1300 至 1100000 nm 0.136 至 115.19 kw/转/分
er 系列 带一端刚性 er 130 至 er 45000 扭矩额定值1300 至 450000 nm 0.136 至 47.123 kw每转矩
et 系列 带隔圈 et 130 至 et 110000 扭矩额定值1300 至 1100000 nm 0.136 至 115.19 kw每转矩
ev 系列 垂直应用 ev 130 至 ev 17400 扭矩额定值1300 至 174000 n.m. 每转矩 0.136 至 18.221 kw
es 系列 带单个外壳 es 1600 至 es 17400 扭矩额定值16000 至 174000 nm 每分钟 1.675 至 18.221 kw
技术参数
产地：瑞典
扭矩额定值：1300 nm
尺寸 tkn 连续：130 danm
tk max冲击：260 danm
pkn 控制：0.136 kw/rpm
a：111 mm
b 先导：10 mm
b min：15 mm
b max：45 mm
c：67 mm
d：80 mm
l：43 mm
m1：74 mm
n1：3 mm
n2：12 mm
n3：21 mm
n4：43 mm
偏差：2×0.75°；± 0.35 mm
重量：4 kg
惯性矩：0.005 kgm2
max转速：7000 升/分钟
产品尺寸
产品应用
水泥行业、化工行业、材料处理行业、棕榈油行业、造纸行业、塑料行业、电力行业、橡胶行业、钢铁行业、制糖行业
