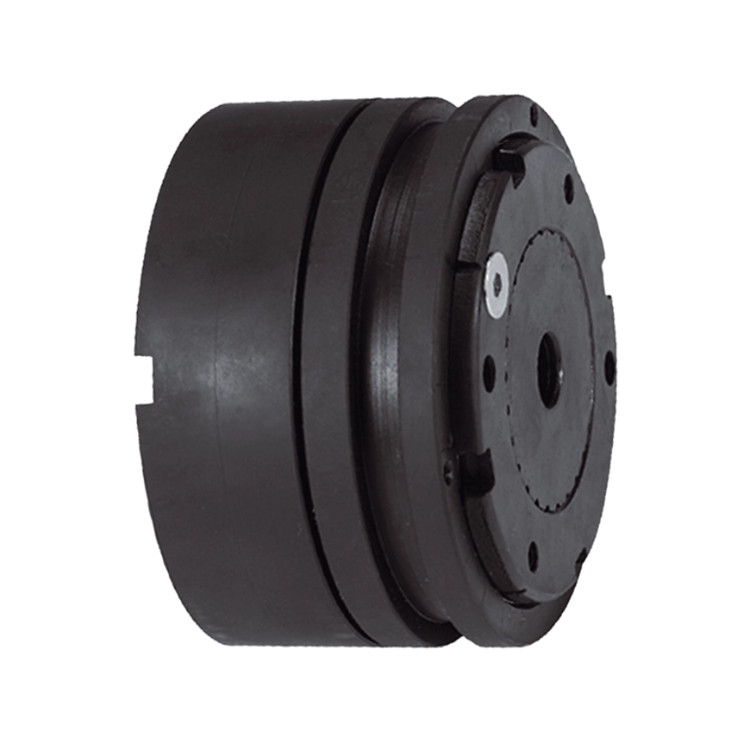

产品介绍
过载联轴器 ktr-si 是一种扭矩限制器，有多种型号可供选择。过载联轴器 ktr 是一种扭矩限制器，可为多种应用提供合适的型号。可以连接定制的法兰或链轮（kt 型）以及大型滑轮、齿轮和三重链轮（lt 型）。在过载情况下，棘轮部件（滚珠或滚子）会离开其压痕，从而在驱动侧和从动侧之间产生相对运动。这样就能可靠地防止过载造成的损坏。移位环在啮合行程 “h ”处做轴向运动，激活限位开关或接近启动器。该信号可用于控制或断开驱动装置。为了重新启动，可短时间内通过电气方式绕过限位开关或接近开关。当达到设定扭矩时，联轴器旋转。在空转机构的作用下，驱动侧和从动侧保持分离。由此产生的飞轮质量可在空转状态下减速。去除过载后，联轴器可以重新啮合。重新啮合可分别通过手动或自动装置实现。
性能特点
过载保护高达 8,200 nm
提供棘轮、同步、空转和故障防护设计，尺寸相同
降低扭矩峰值
响应精度高，即使长时间运行也不例外
通过收回限位开关断开过载驱动装置
自动运行（dk、sr、sgr）
有多种类型（如带滚针轴承）和组合（如带扭转灵活的 rotex)
易于安装和扭矩设定
免维护
对油脂不敏感
采用优良材料，使用寿命长
选型指南
过载联轴器 ktr-si 的类型：
ktr-si ft 型：法兰式过载联轴器
ktr-si kt 型：法兰式过载联轴器（包括滚针轴承）
ktr-si lt 型：法兰式过载联轴器（加长轮毂，适用于较大的驱动组件）

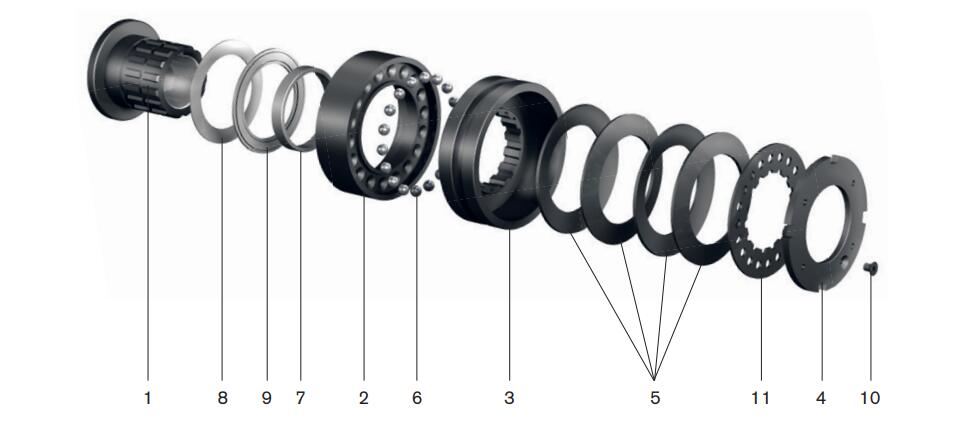

产品结构与细节
1 轮毂
2 法兰环
3 换档环
4 定位螺母
5 盘簧
6 滚珠轴承保持架
7 滑动衬套
8 轴向盘
9 轴向滚针轴承
10 固定螺钉
11 锁紧垫圈
技术参数
产地：德国
类型/尺寸：ktr-si 2
型号（dk/sr/sgr/fr）：fr
类型：ft
碟形弹簧分层：t2
孔径：d ø20
扭矩设定：40 nm
max孔径重量：2.27 kg
z：6 x m 6
h=行程：3.0

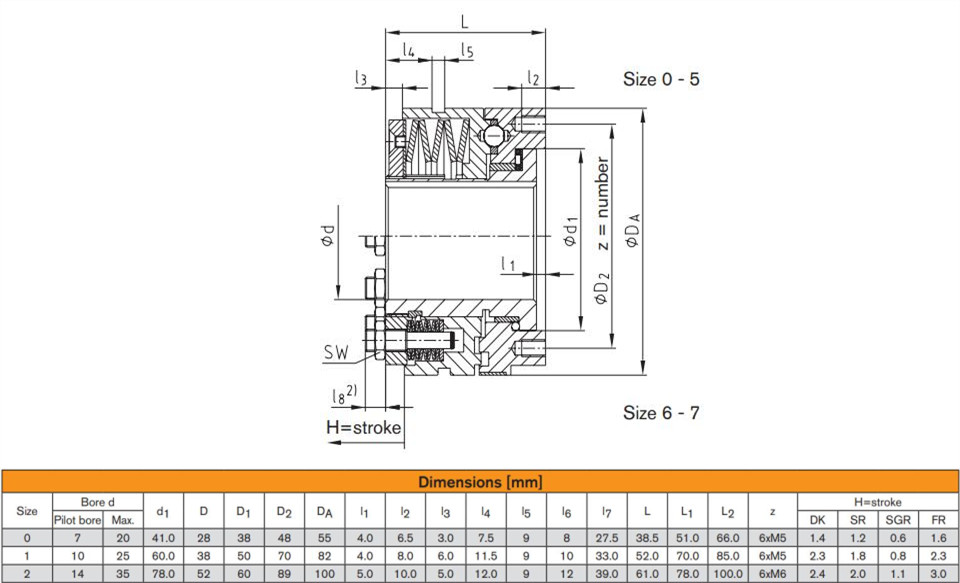

产品尺寸
产品应用
风力发电、非公路机械、农业、泵和压缩机、自动化、机床、液压、通用驱动技术、船用设备、发电机组
